Les opérations industrielles sont souvent confrontées à un défi mécanique frustrant. Les vibrations excessives, les bruits perturbateurs et l"usure accélérée des équipements affectent de nombreuses installations, tous causés par un débit d"air comprimé ou de gaz incohérent. Montez sur le sol d’une ancienne usine de fabrication et vous entendrez probablement le martèlement rythmé et violent des conduites d’air. Cela se produit parce que les compresseurs à pistons traditionnels créent intrinsèquement des impulsions d’air agressives en raison de leur mécanique fondamentale de course marche-arrêt. Chaque course de compression envoie une soudaine poussée de pression à travers le système. Au fil du temps, cela fatigue la tuyauterie, endommage les vannes sensibles en aval et perturbe les processus de fabrication de précision.
Pour résoudre ces incohérences mécaniques, le compresseur à vis s'est imposé comme la solution technique définitive pour fournir un flux d'air comprimé fluide, continu et hautement fiable. Contrairement aux modèles à piston, les mécanismes rotatifs maintiennent un débit volumétrique constant sans pics de pression destructeurs.
Dans ce guide technique complet, nous détaillerons les principes mécaniques exacts derrière cette technologie. Nous comparerons objectivement les équipements rotatifs aux conceptions alternatives traditionnelles, mettrons en évidence les variantes spécialisées et fournirons un cadre pratique pour sélectionner le système approprié pour les applications industrielles exigeantes.
Cycle de compression continue : contrairement aux machines à piston, un système à double rotor utilise des vis hélicoïdales à rotation continue pour piéger, comprimer et évacuer l'air sans interruption mécanique. Cela élimine efficacement les pulsations en aval.
Usure réduite : la fourniture d'un flux sans pulsation protège intrinsèquement l'infrastructure en aval. Les réseaux de tuyauterie, les vannes de régulation et les outils pneumatiques de précision sont protégés de la fatigue structurelle généralement causée par des ondes de pression incohérentes.
Haute efficacité à grande échelle : les conceptions mécaniques avancées offrent une efficacité volumétrique et énergétique supérieure en utilisant un refroidissement intermédiaire entre les phases de compression. Cela les rend idéaux pour les applications industrielles intensives et continues.
Applications polyvalentes : des usines de fabrication automobile à forte demande à la réfrigération industrielle, la technologie à vis rotative reste la norme de base pour les opérations exigeantes 24h/24 et 7j/7.
Si l’on considère le paysage industriel plus large, on constate une évolution claire et accélérée des systèmes pneumatiques traditionnels vers des technologies à flux continu hautement optimisées. Alors que la fabrication moderne intègre de plus en plus les normes de l’Industrie 4.0, les capteurs IoT, la robotique automatisée et l’usinage CNC ultra-précis, la tolérance aux fluctuations de pression est tombée à près de zéro. Une chute ou une hausse soudaine de la pression atmosphérique peut instantanément désaligner un bras robotique ou ruiner une finition de peinture délicate. Les installations ne recherchent donc plus uniquement de l’énergie brute. Les ingénieurs d’usine donnent la priorité à la qualité de l’air, à la stabilité absolue de la pression et à l’optimisation énergétique. Cette évolution des normes de fabrication renforce la raison pour laquelle la technologie rotative continue et sans pulsation devient rapidement une exigence stricte plutôt qu"une mise à niveau facultative pour les usines intelligentes modernes.
À la base, cet équipement est classé comme un type de machine volumétrique hautement technique. Au lieu d"utiliser un piston se déplaçant violemment de haut en bas à l"intérieur d"un cylindre, ce compresseur s"appuie sur une mécanique de rotation rapide pour réduire le volume d"un gaz piégé, augmentant ainsi sa pression interne.
L"architecture centrale se compose de deux rotors hélicoïdaux imbriqués logés à l"intérieur d"un boîtier métallique aux tolérances strictes. Ces composants internes sont de conception distincte. L’un est un rotor mâle à lobes convexes, tandis que l’autre est un rotor femelle à cannelures concaves. Souvent conçus avec un rapport de profil de lobe très efficace de 5:6 ou 4:5, ils s"emboîtent avec une précision microscopique lorsqu"ils tournent dans des directions opposées.
Plus précisément, ces systèmes se répartissent généralement en deux catégories : à injection d"huile et sans huile. Dans les modèles à injection d"huile, un fluide spécialisé est introduit directement dans la chambre de compression. Cette huile remplit trois fonctions essentielles. Il agit comme un scellant dynamique pour fermer les espaces microscopiques entre les rotors, fonctionne comme un liquide de refroidissement pour absorber la chaleur intense de compression et fournit une lubrification essentielle pour les roulements robustes. En revanche, les modèles sans huile s"appuient sur des engrenages de distribution très précis pour garantir que les rotors ne se touchent jamais physiquement. Cela évite le contact métal sur métal et fournit l’air totalement non contaminé strictement requis dans les industries pharmaceutiques et agroalimentaires.
L’avantage fondamental de cette technologie réside dans son mouvement mécanique fluide et ininterrompu. Pour bien l’appréhender, il faut décomposer le cycle opérationnel en trois étapes distinctes mais continues.
Admission d'aspiration : lorsque les rotors hélicoïdaux commencent à tourner, ils se détachent à l'extrémité de l'orifice d'entrée du boîtier. Ce démaillage mécanique crée un vide en expansion, attirant l'air ambiant ou le gaz dans les espaces entre les lobes du rotor.
Compression : à mesure que la rotation se poursuit, l'orifice d'entrée est structurellement coupé par le boîtier. Les rotors mâle et femelle s'engrènent alors, réduisant progressivement le volume de la poche d'air emprisonnée. L'air est physiquement repoussé axialement sur toute la longueur des rotors, sa pression augmentant à mesure que l'espace disponible diminue.
Décharge : Finalement, l’air hautement comprimé atteint l’extrémité opposée du boîtier. À ce moment précis, la géométrie du rotor s’aligne avec l’orifice de décharge, poussant l’air vers le réseau de distribution primaire.
La caractéristique déterminante qui rend ce mécanisme pratiquement sans pulsation est la nature chevauchante des fils hélicoïdaux. Parce que les rotors tournent constamment, de nouvelles poches d’air sont continuellement aspirées, comprimées et évacuées simultanément sur toute la longueur des rotors. Il n’y a absolument aucun point mort ni aucune pause mécanique dans le cycle de livraison.
Prenons une analogie pratique. En pressant continuellement un tube de dentifrice de bas en haut, vous obtenez un ruban lisse et ininterrompu. À l’opposé, un système alternatif fonctionne davantage comme une pompe à vélo traditionnelle, où la sortie s’arrête complètement pendant que le piston se réinitialise pour la course suivante. Ce mouvement de balayage continu permet à un compresseur à double vis de maintenir une pression de refoulement inébranlable.
Pour vraiment apprécier le bon fonctionnement de la technologie rotative, il est utile de la comparer directement aux mécanismes alternatifs traditionnels qui dominent les applications plus légères.
Les compresseurs alternatifs génèrent de la pression grâce aux courses de haut en bas d"un piston. Chaque mouvement ascendant comprime l’air et le force à pénétrer dans le système, créant ainsi une soudaine poussée de pression. Par la suite, chaque course vers le bas aspire de l’air neuf, provoquant une baisse momentanée du débit. Ce cycle alternatif se traduit intrinsèquement par un effet pulsé : un martèlement rythmique d’air dans le système de tuyauterie.
Cette pulsation n"est pas simplement une gêne ; cela introduit de graves responsabilités opérationnelles dans un environnement industriel. Le martèlement constant provoque de fortes vibrations, qui entraînent une fatigue structurelle, des supports desserrés et des fractures de contrainte au niveau des joints de tuyaux. De plus, les violents cognements mécaniques des pistons génèrent des niveaux sonores extrêmement élevés, obligeant souvent les installations à investir massivement dans une insonorisation importante.
En passant à un compresseur rotatif moderne , les installations éliminent fondamentalement ces ondes de pression destructrices. Le maintien d'un débit constant protège l'intégrité du réseau en aval, prolongeant la durée de vie des outils pneumatiques et réduisant considérablement les temps d'arrêt globaux pour maintenance.
Mesure de performances | Compresseur à piston alternatif | Compresseur rotatif à vis |
|---|---|---|
Livraison aérienne | Pulsant et intermittent | Lisse, continu et stable |
Cycle de service | 50 % à 60 % nécessitent des périodes de refroidissement | Fonctionnement 100% continu 24h/24 et 7j/7 |
Vibrations et bruit | Vibrations élevées, nécessitant souvent des fondations lourdes | Faibles vibrations, fonctionnement silencieux, souvent monté sur patins |
Usure normale | Usure élevée des soupapes, des bagues et des cylindres | Contact interne minimal, rotors de précision durables |
Efficacité énergétique | Diminue considérablement à mesure que les anneaux internes s"usent | Maintient une efficacité volumétrique constante au fil du temps |
Obtenir un débit parfaitement continu exige une précision de fabrication extrême et des composants internes de haute qualité.
Rotors de précision : la courbure exacte des lobes mâles et des cannelures femelles est mathématiquement optimisée pour garantir un piégeage d'air maximal avec une fuite interne minimale, un phénomène connu dans l'industrie sous le nom de Blow-by. Des tolérances serrées signifient que l’air ne peut pas facilement reculer pendant la phase de compression, garantissant ainsi une pression constante.
Roulements robustes : le maintien de ces jeux microscopiques nécessite des roulements de haute précision, tels que des composants SKF haut de gamme. Ces roulements soutiennent les arbres du rotor contre les immenses forces radiales et axiales générées lors de la compression. En maintenant les rotors parfaitement alignés, les roulements évitent les frottements catastrophiques et maintiennent l'efficacité volumétrique constante de l'unité pendant des dizaines de milliers d'heures de fonctionnement.

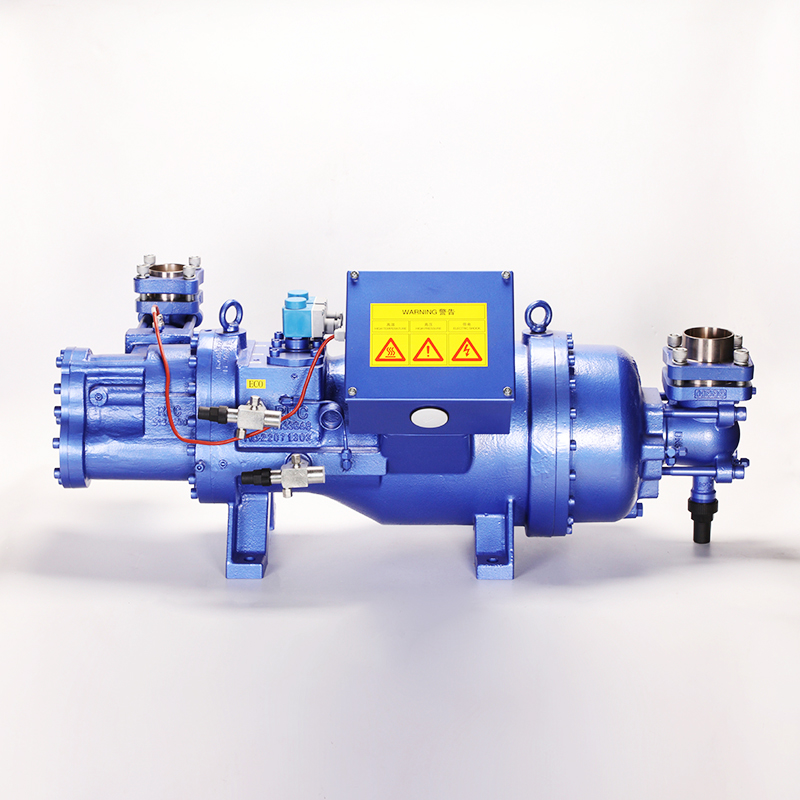

Conceptions hermétiques spécialisées : dans des secteurs industriels spécifiques tels que le CVC, le traitement chimique et la réfrigération commerciale à grande échelle, l'environnement exige des adaptations spécialisées. Entrez la variante du compresseur semi-hermétique . Contrairement aux unités à entraînement ouvert standard, cette conception abrite à la fois le moteur électrique (souvent doté d'une protection IP55 et d'une isolation de classe F) et les rotors de compression dans un seul boîtier robuste. Il élimine le besoin d'un joint d'arbre externe vulnérable, empêchant ainsi complètement la fuite de gaz réfrigérants volatils dans l'atmosphère. Surtout, il utilise toujours exactement la même mécanique à double rotor, ce qui signifie que les boucles de réfrigérant délicates bénéficient d'une circulation sans pulsation.
Pour les installations confrontées à des demandes de volume ou de pression exceptionnellement élevées, la compression standard en un seul étage peut consommer une énergie électrique excessive. Dans ces scénarios, les ingénieurs spécifient fréquemment un compresseur à deux étages pour maximiser l'efficacité sans sacrifier la fluidité de l'air.
Au lieu de forcer l"air ambiant à atteindre la pression cible finale en une seule étape agressive, cette conception avancée répartit la charge de travail mécanique entre deux ensembles distincts de rotors connectés en série.
L"air ambiant entre dans le premier étage, où il est partiellement comprimé jusqu"à une pression intermédiaire. Parce que la compression d’un gaz génère une chaleur importante, cet air intermédiaire devient très chaud. Avant d"entrer dans la deuxième étape, l"air passe par un refroidisseur intermédiaire, un échangeur de chaleur qui fait baisser rapidement la température de l"air. L"air refroidi et plus dense est ensuite acheminé vers les rotors du deuxième étage, où il est comprimé jusqu"à la pression finale requise, atteignant souvent jusqu"à 16 à 40 bars selon les exigences industrielles.
Le refroidissement intermédiaire empêche l"équipement de surchauffer, réduisant ainsi les contraintes thermiques sur les composants internes et prolongeant la durée de vie de l"huile lubrifiante. De plus, les lois de la thermodynamique stipulent que la compression d’un air plus froid et plus dense nécessite beaucoup moins d’énergie électrique. Les systèmes à deux étages peuvent réduire la consommation d"énergie jusqu"à 15 % par rapport aux modèles à un étage de même puissance. Bien que le processus soit divisé en deux étapes distinctes, la rotation superposée des deux ensembles de rotors garantit que le résultat final reste entièrement continu et stable.
La fiabilité et la stabilité de la technologie rotative continue en font la référence dans de nombreuses industries à enjeux élevés.
Industrie manufacturière et automobile : les chaînes d'assemblage modernes s'appuient fortement sur la pneumatique. La robotique de précision, les systèmes de serrage pneumatique et les cabines de peinture automatisées nécessitent une stabilité de pression absolue. Même une impulsion de pression mineure peut provoquer le bégaiement d'un bras robotique ou une pulvérisation inégale d'une buse de peinture, entraînant des défauts de produit coûteux. Un système fiable à double rotor fournit la pression de base constante nécessaire à une automatisation parfaite.
Aliments et boissons : Dans la transformation des aliments, l’air comprimé est utilisé pour le transport pneumatique, le tri, l’aération et l’embouteillage. Les coups de bélier peuvent facilement briser les matériaux d'emballage délicats ou perturber les capteurs de remplissage automatisés. Les systèmes rotatifs sans huile sont particulièrement essentiels ici, offrant à la fois une livraison fluide et une contamination nulle pour répondre à des normes d'hygiène strictes.
Chimie et pétrochimie : le déplacement en toute sécurité de gaz dangereux et volatils constitue une préoccupation majeure en matière de sécurité. Le bon fonctionnement de la mécanique rotative empêche la génération d'ondes de pression internes qui pourraient autrement perturber des réactions chimiques sensibles ou provoquer une défaillance prématurée des soupapes de sécurité.
La sélection du bon équipement nécessite une analyse minutieuse du profil opérationnel de votre installation. Faire le mauvais choix peut entraîner un gaspillage d’énergie, une pression inadéquate ou une panne prématurée de l’équipement. Utilisez les normes d’ingénierie suivantes pour guider votre sélection.
Évaluez votre cycle de service : effectuez-vous des quarts de travail intermittents avec de longues pauses, ou votre installation fonctionne-t-elle 24h/24 et 7j/7 ? Les unités alternatives peuvent suffire pour une utilisation intermittente car elles nécessitent un temps d'arrêt pour se refroidir. Cependant, si vos opérations nécessitent un apport d'air continu et incessant, la technologie rotative est explicitement conçue pour des cycles de service continus à 100 % sans nécessiter de périodes de refroidissement.
Calculez les besoins précis en matière de débit : vous devez adapter avec précision la puissance du compresseur aux besoins de votre usine. Cela implique de calculer le CFM, ou pieds cubes par minute, qui mesure le volume d'air requis pour faire fonctionner tous les outils simultanément. Vous devez également déterminer le PSI exact, ou livres par pouce carré, qui mesure la force requise. Un surdimensionnement de l'unité entraîne un gaspillage d'électricité, tandis qu'un sous-dimensionnement entraîne des chutes de pression qui arrêtent la production.
Donner la priorité à la technologie d’entraînement à vitesse variable : le prix d’achat initial d’un équipement industriel ne représente généralement qu’une fraction de son coût total de cycle de vie. La consommation d'énergie représente la grande majorité des dépenses opérationnelles d'un compresseur. Les gestionnaires d'installations devraient sérieusement envisager les unités équipées de la technologie d'entraînement à vitesse variable. Un VSD ajuste automatiquement la vitesse de rotation des rotors pour répondre à la demande d'air en temps réel, éliminant ainsi pratiquement le gaspillage d'énergie pendant les périodes de faible production.
La conception ingénieuse du rotor hélicoïdal à verrouillage est exactement ce qui transforme l"air irrégulier et pulsé en un flux fluide et fiable de puissance industrielle. En aspirant et en évacuant continuellement l"air sans interruption mécanique, la technologie rotative résout efficacement les problèmes chroniques de vibrations et de fatigue associés aux anciens systèmes à pistons.
La mise à niveau d"une technologie alternative traditionnelle vers un système rotatif moderne, qu"il s"agisse d"une unité standard à un étage, d"une unité ultra-efficace à deux étages ou d"une variante semi-hermétique spécialisée, est un investissement stratégique. Il améliore directement la disponibilité des installations, prolonge la longévité des pipelines et génère d"importantes économies d"énergie quotidiennes.
Ne laissez pas une pression d'air incohérente dicter votre efficacité de production ou endommager votre équipement en aval. Si vous êtes prêt à stabiliser votre réseau pneumatique, explorez les solutions hautes performances et de précision disponibles chez DM Compressor pour trouver un système sans pulsation parfaitement adapté à vos exigences opérationnelles exactes.
Bien qu"aucun dispositif mécanique ne soit mathématiquement parfait, ces compresseurs produisent un débit si régulier et continu que, pour toutes les applications industrielles et commerciales, il est considéré comme totalement exempt de pulsations. Il élimine efficacement les pics de pression destructeurs généralement associés aux compresseurs à piston.
Un compresseur à un étage atteint la pression d"air souhaitée en un seul balayage continu à travers un seul ensemble de rotors. Un compresseur à deux étages divise le processus de compression en deux étapes distinctes, refroidissant l"air intermédiaire via un refroidisseur intermédiaire. Ce refroidissement intermédiaire rend le système à deux étages très économe en énergie pour les applications industrielles intensives à haute pression.
Oui. En fait, ils sont conçus spécifiquement pour des cycles de service 100 % continus. Contrairement aux compresseurs alternatifs qui doivent s"arrêter périodiquement pour dissiper la chaleur, un système rotatif prospère dans des environnements opérationnels exigeants 24h/24 et 7j/7 sans subir d"usure prématurée.
Un compresseur semi-hermétique scelle le moteur électrique et les rotors de compression mécanique dans exactement le même boîtier étanche. Lorsqu"elle est combinée à la technologie à double vis, cette conception offre un environnement sans pulsation très efficace et exceptionnellement sûr pour la manipulation de réfrigérants volatils sans risque de fuite atmosphérique.
Parce qu’ils n’ont pas les violents cognements mécaniques ni les fortes pulsations d’air des compresseurs à piston, les modèles rotatifs fonctionnent beaucoup plus doucement et plus silencieusement. Lorsqu"ils sont correctement enfermés dans un auvent acoustique insonorisant standard, ils produisent des niveaux de décibels nettement inférieurs, ce qui rend l"environnement de travail plus sûr, plus confortable et conforme à l"OSHA.
Lorsqu"elle est correctement entretenue avec des vidanges d"huile et des remplacements de filtres réguliers, la partie air (l"ensemble rotor central) d"un compresseur industriel à double vis de haute qualité peut facilement durer entre 40 000 et 60 000 heures de fonctionnement avant de nécessiter une révision ou une reconstruction majeure.
Un variateur de vitesse, ou VSD, ajuste la vitesse du moteur du compresseur pour correspondre précisément à la demande en air en temps réel de l"installation. Au lieu de fonctionner constamment à pleine capacité, le VSD ralentit les rotors pendant les périodes de faible demande, ce qui réduit considérablement la consommation électrique et minimise davantage l"usure mécanique.
