Choisir le bon équipement d’air industriel est l’une des décisions les plus critiques auxquelles un gestionnaire d’installation est confronté. Un seul faux pas peut gonfler les budgets opérationnels de plusieurs dizaines de milliers de dollars au cours de la décennie à venir. Le compresseur rotatif à vis est depuis longtemps le cheval de bataille incontesté de la fabrication moderne. Les ingénieurs d'usine apprécient ces machines pour leurs cycles de service continus et leur fiabilité implacable. Cependant, les équipes d’approvisionnement se sont immédiatement retrouvées à un carrefour majeur. Ils doivent choisir entre les modèles lubrifiés et non lubrifiés.
Ce guide complet élimine les superflus marketing pour fournir une comparaison en bas de l"entonnoir du point de vue de l"ingénierie de première ligne. Nous décomposerons les différences mécaniques fondamentales et analyserons le véritable coût total de possession, communément appelé TCO. En alignant des technologies spécifiques sur leurs applications industrielles idéales, ce guide vous permet de prendre une décision d"achat en toute confiance et basée sur les données.
Points clés à retenir
Normes de pureté de l'air : les systèmes de compression sèche garantissent un air absolument propre répondant aux normes ISO 8573-1 classe 0. Cela en fait un mandat absolu pour les secteurs strictement réglementés comme les produits pharmaceutiques, l’électronique et la transformation des aliments.
Dynamique des coûts : une machine rotative inondée présente généralement un prix d'achat initial plus indulgent et une durée de vie mécanique plus longue. À l’inverse, les modèles secs récupèrent souvent leurs coûts initiaux élevés en éliminant la filtration coûteuse en aval et les remplacements de fluides de routine au fil du temps.
La réalité de la filtration : Toutes les applications ne nécessitent pas une machine sèche très coûteuse. De nombreuses usines parviennent à obtenir un air techniquement sans huile en associant un système lubrifié à un système de filtration en ligne rigoureux et à haute efficacité.
L'application est reine : en fin de compte, le bon choix dépend de l'environnement réglementaire spécifique de votre installation, des mandats d'efficacité énergétique et des capacités de maintenance internes.
Avant de plonger dans les spécificités mécaniques, il faut regarder vers où se dirige le secteur de l’air industriel. Les récentes tendances mondiales montrent une poussée massive vers une conformité plus stricte et une optimisation énergétique. Les organismes de réglementation des marchés émergents adoptent désormais les normes de la FDA. Ce changement oblige les secteurs qui reposaient auparavant sur une filtration lourde à se tourner vers des technologies natives sans huile. Les directeurs d"usine ne peuvent plus assumer la responsabilité légale de la contamination des produits.
Dans le même temps, la hausse des coûts de l’énergie a fondamentalement modifié les priorités en matière d’approvisionnement. La consommation d’énergie dépasse désormais largement les dépenses d’investissement initiales. Les installations modernes exigent des équipements intégrés à la technologie d"entraînement à vitesse variable et à des systèmes avancés de récupération de chaleur. Ces innovations réduisent considérablement l’empreinte carbone et les coûts du cycle de vie. Comprendre ces tendances macro est essentiel pour pérenniser votre installation.
Pour faire un choix d’approvisionnement éclairé, les opérateurs doivent d’abord comprendre les mécanismes fondamentaux qui sous-tendent cette technologie. Les modèles alternatifs créent de l’air pulsé. Les machines rotatives résolvent entièrement ce problème. Ils utilisent deux rotors hélicoïdaux imbriqués, un mâle et un femelle, logés dans un boîtier usiné avec précision appelé bloc air. Lorsque le moteur électrique entraîne ces rotors, ils tournent en continu. Cette action aspire l"air atmosphérique dans la soupape d"admission.
Le mouvement de verrouillage réduit progressivement le volume de l"air emprisonné. Il force l"air sur toute la longueur des rotors et l"évacue à une pression nettement plus élevée. Ce mouvement continu et rapide se traduit par un flux d"air comprimé constant et fiable, parfaitement adapté aux environnements industriels exigeants.
Dans une configuration standard, le fluide synthétique joue trois rôles non négociables pendant le cycle de compression. Premièrement, il agit comme un sceau dynamique. En comblant les espaces microscopiques entre les rotors en rotation et les parois du boîtier, il empêche l"air sous pression de glisser vers l"arrière. Deuxièmement, il sert de liquide de refroidissement très efficace. Le fluide absorbe rapidement la chaleur thermodynamique intense générée par la compression de l"air. Enfin, il assure une lubrification essentielle aux roulements robustes et aux rotors eux-mêmes. Cela atténue l"usure métal sur métal et prolonge considérablement le cycle de vie de l"équipement.
Un compresseur à injection d'huile, souvent appelé vis noyée, constitue la référence par défaut pour la grande majorité des environnements de fabrication généraux. Dans cette conception, la chambre de compression est intentionnellement inondée d'un fluide synthétique spécialisé pendant le fonctionnement actif.
Lorsque l"air atmosphérique est aspiré dans le bloc compresseur, le fluide est injecté directement dans la chambre. L"air et le fluide se mélangent violemment lorsque les rotors compriment le volume. Parce que ce fluide absorbe la chaleur de compression, la mécanique interne fonctionne à une température relativement basse et stable. Celle-ci oscille généralement entre 80 et 90 degrés Celsius. Une fois le cycle terminé, le mélange air-huile résultant sort dans un réservoir séparateur primaire.
Ici, la force centrifuge et les médias coalescents spécialisés éliminent le fluide du flux d’air. L"air purifié se déplace en aval jusqu"à l"étage de l"usine. Pendant ce temps, le fluide récupéré est acheminé à travers un refroidisseur thermique, filtré et réinjecté dans le bloc compresseur selon un cycle continu en boucle fermée. Les unités modernes sont hautement optimisées et fournissent souvent des plages de pression fiables de 7 à 13 bars avec une efficacité volumétrique exceptionnelle.
Coût d’investissement initial réduit : le fluide agit comme un scellant parfait. En conséquence, les tolérances de fabrication entre les rotors n’ont pas besoin d’être extrêmes. Cela réduit considérablement les coûts de production, ce qui se traduit par un prix autocollant beaucoup plus abordable.
Efficacité énergétique supérieure : l'étanchéité efficace assurée par le fluide minimise le glissement de l'air interne. Les modèles inondés à un étage atteignent une excellente efficacité volumétrique, surpassant souvent les modèles secs dans les plages de pression industrielles standard.
Durée de vie prolongée de l'airend : une lubrification constante et un refroidissement agressif réduisent le stress thermique. Avec un entretien discipliné, un bloc compresseur inondé peut fonctionner régulièrement pendant 40 000 à 60 000 heures avant de nécessiter une révision majeure.
Fonctionnement plus silencieux : Le fluide épais à l’intérieur de la chambre agit comme un amortisseur acoustique naturel. Ces unités bourdonnent régulièrement, ce qui les rend nettement plus silencieuses que leurs homologues sèches.
Risque de transfert de fluide : Même équipé des éléments de séparation les plus avancés, des traces de fluide en aérosol contourneront inévitablement le séparateur. Cette quantité infime pénètre dans le réseau d'air en aval.
Maintenance de routine lourde : ces systèmes dépendent fortement des consommables. Les équipes de maintenance doivent respecter strictement les calendriers de changement de fluide, de remplacement des filtres en ligne et de remplacement des séparateurs afin d'éviter une panne catastrophique du système.
Un compresseur sans huile est conçu spécifiquement pour les environnements où la pureté de l'air n'est pas simplement une préférence, mais un mandat légal strict. Il est crucial de clarifier un malentendu courant dans l’industrie. Le terme sans huile se réfère exclusivement à la chambre de compression. Les engrenages de distribution internes et les roulements robustes de la machine nécessitent toujours une lubrification. Cependant, ce fluide est complètement isolé du flux d’air via des garnitures mécaniques complexes et des évents atmosphériques.
Dans une configuration à vis sèche, absolument aucun fluide n’est injecté pour sceller ou refroidir l’air. Pour empêcher les rotors en métal nu de se frotter les uns contre les autres, des engrenages de distribution de précision maintiennent les lobes mâles et femelles parfaitement synchronisés avec des jeux microscopiques. Pour compenser l"absence de joint d"étanchéité, les rotors sont fortement recouverts de matériaux antifriction haute température comme le téflon. Cela minimise le glissement de l"air.
De plus, sans fluide pour absorber la chaleur, une vis sèche en un seul étage fondrait rapidement. Par conséquent, la plupart de ces machines utilisent une conception à deux étages. Ils disposent d"un refroidisseur intermédiaire massif en acier inoxydable entre les étages pour gérer en toute sécurité les températures extrêmes.
Garantit une pureté absolue : ces machines sont soumises à des tests rigoureux pour répondre aux normes ISO 8573-1 classe 0. Ils garantissent qu’aucune vapeur ou aérosol n’est introduit dans le processus par l’équipement lui-même.
Élimine la contamination des produits : cela élimine le risque financier et de marque catastrophique lié à la contamination des produits finaux sensibles. Les exemples incluent les lots de produits alimentaires, les micropuces de silicium ou les composés pharmaceutiques.
Gestion simplifiée en aval : étant donné que le flux d'air est intrinsèquement propre, les installations peuvent réduire considérablement leur dépendance à l'égard de systèmes de filtration complexes. Ils évitent également les problèmes juridiques liés à l'élimination des eaux de condensation contaminées.
Prix initial considérablement plus élevé : l'ingénierie complexe, les blocs à double compression et les revêtements spécialisés entraînent un coût initial beaucoup plus élevé. Il peut être de 40 à 80 pour cent plus élevé qu’un modèle inondé comparable.
Durée de vie plus courte du bloc air : le manque de liquide de refroidissement signifie que le bloc air fonctionne à des températures torrides, approchant souvent les 200 degrés Celsius par étage. Au fil du temps, les revêtements protecteurs du rotor se dégradent et s’écaillent. Les blocs compresseurs secs nécessitent généralement une reconstruction coûteuse beaucoup plus tôt, souvent autour de 30 000 heures.
Niveaux de bruit accrus : Manquant de liquide pour étouffer le bruit mécanique, les vis sèches fonctionnent à des niveaux de décibels nettement plus élevés. Ils nécessitent régulièrement des enceintes spécialisées d’insonorisation.
Pour faciliter un processus décisionnel clair et objectif, nous devons regarder au-delà de la fiche technique. Le tableau suivant présente une ventilation directe de la façon dont ces technologies se comparent les unes aux autres dans des scénarios réels.
Caractéristique/métrique | Huile injectée (inondée) | Sans huile (sec) |
|---|---|---|
Pureté de l"air | Nécessite une filtration pour atteindre la classe 1 | Natif ISO 8573-1 Classe 0 (100 % pur) |
Investissement initial | Inférieur (tolérances de fabrication standard) | Élevé (revêtements Premium, conception à deux étages) |
Entretien courant | Élevé (changements fréquents de fluide, de filtre et de séparateur) | Faible (Aucun changement de liquide dans la chambre de compression) |
Durée de vie de l"Airend | 40 000 à 60 000+ heures (refroidissement par fluide) | ~ 30 000 heures (dégradation du revêtement due à la chaleur) |
Niveaux de bruit | Plus silencieux (le fluide atténue le bruit mécanique) | Plus fort (nécessite des enceintes acoustiques lourdes) |
Évaluer un équipement industriel lourd uniquement sur la base de son prix initial est une erreur fatale en matière d’approvisionnement. Pour prendre une décision financière judicieuse, les directeurs d’usine doivent calculer le coût réel du cycle de vie sur une période standard de dix ans.
La différence CapEx est l’obstacle le plus immédiat à surmonter. En raison des engrenages de distribution de précision, des blocs à double compression et des revêtements spécialisés requis, une machine sèche exige une prime importante. Cependant, les dépenses d"investissement ne représentent qu"environ 10 à 15 % du coût total du cycle de vie de la machine. La véritable bataille financière se livre dans les dépenses opérationnelles.
La consommation d’énergie est incontestablement le poids lourd des coûts d’exploitation. Cela représente environ 70 à 75 pour cent des dépenses totales sur une décennie. Dans les applications générales, les compresseurs noyés à un étage surpassent souvent les vis sèches en termes d"efficacité aérodynamique en raison de l"étanchéité parfaite assurée par le fluide.
Cependant, cet avantage s’accompagne d’une énorme mise en garde. Étant donné que les systèmes inondés nécessitent des filtres en ligne pour purifier l’air, ces filtres créent une résistance en aval. Chaque chute de pression de 2 PSI à travers un filtre saturé augmente la consommation d"énergie du compresseur d"environ 1 pour cent. Sur cinq ans, l’électricité gaspillée en poussant l’air à travers une filtration lourde peut entièrement annuler l’avantage d’efficacité initial du bloc air inondé.
Même si une machine inondée présente des coûts initiaux inférieurs, l"installation perdra des milliers de dollars au fil des années en lubrifiants synthétiques, en éléments coalescents et en réservoirs séparateurs. De plus, la conformité environnementale constitue un coût opérationnel caché. Les compresseurs inondés produisent naturellement de l’eau de condensation contaminée par des traces de lubrifiants synthétiques. Les installations doivent acheter et entretenir des séparateurs huile-eau spécialisés pour traiter ces effluents en toute sécurité. Les machines sèches évitent entièrement ces coûts récurrents de consommables et d’élimination, favorisant ainsi des opérations d’installation plus écologiques.
Une idée fausse très répandue parmi les gestionnaires d’installations est la croyance selon laquelle toute application nécessitant de l’air pur dicte automatiquement l’achat d’une machine coûteuse de classe 0. En réalité, un pourcentage important d’usines dépassent considérablement les spécifications de leurs équipements.
Pour la fabrication non critique, associer un compresseur noyé à un train de filtration robuste à plusieurs étages est très efficace et financièrement prudent. En installant une séquence de séparateurs d"humidité, de filtres coalescents à haute efficacité et de tours à charbon actif, les installations peuvent purifier l"air jusqu"à un niveau de pureté impressionnant. Cet air techniquement pur est parfaitement acceptable pour des applications telles que la peinture automobile, la fabrication textile et l"outillage pneumatique général. Il offre un coût de cycle de vie nettement inférieur à celui d’un système sec natif.
Le défaut fondamental de la méthode de filtration est qu’elle fonctionne sur l’atténuation des risques et non sur leur élimination. Les filtres peuvent se déchirer, saturer ou contourner complètement sans déclencher une alarme système immédiate. Si un filtre en ligne tombe en panne dans un atelier de fabrication de métaux, il en résulte un air temporairement huileux et un inconvénient mineur. Si ce même filtre tombe en panne dans une salle blanche pharmaceutique, cela pourrait entraîner des millions de dollars de produits mis au rebut, de lourdes amendes réglementaires et des dommages catastrophiques à la marque. Si le coût opérationnel d’un seul événement de contamination dépasse le prix supérieur de l’équipement, une machine sèche est le seul choix responsable.
Faire correspondre la technologie mécanique spécifique aux exigences réglementaires et opérationnelles de votre secteur constitue la dernière étape du processus d"approvisionnement. Utilisez ce guide pratique pour aligner les besoins de votre installation avec le bon équipement.
En raison de leur durabilité, de leurs coûts d’acquisition réduits et de leur rendement volumétrique élevé, les machines lubrifiées restent l’épine dorsale de l’industrie lourde. Ils constituent le choix optimal pour :
Fabrication générale : alimentation d'outils pneumatiques à main, de pinces pneumatiques et de systèmes de convoyeurs automatisés où les traces de lubrifiants ne causent aucun dommage.
Fabrication de métaux : Exploitation de machines CNC robustes, de découpeuses au plasma et de presses à estamper.
Plastiques et emballages : fournit une pression fiable et continue pour le moulage par soufflage, les processus d'extrusion et la manipulation des matériaux.
Les industries soumises à des réglementations strictes en matière d’hygiène, de santé et de sécurité des consommateurs ne peuvent tout simplement pas tolérer le risque de transfert. La technologie des vis sèches est légalement et opérationnellement obligatoire pour :
Transformation des aliments et des boissons : garantir une contamination absolue lors de l'aération des liquides, du mélange des ingrédients secs et du soufflage de l'emballage.
Produits pharmaceutiques : maintien d'une stérilité absolue dans les salles blanches, l'enrobage des pilules et la synthèse chimique complexe.
Fabrication de semi-conducteurs : empêcher les aérosols microscopiques de court-circuiter les micropuces délicates et de ruiner les tranches de silicium coûteuses.

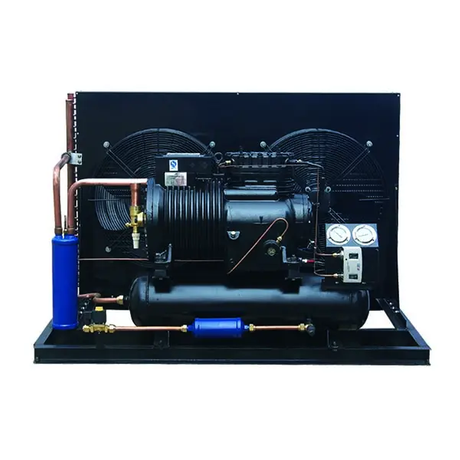

Lors de la sélection d’équipements pour la gestion thermique industrielle, les règles standards de compression de l’air atmosphérique ne s’appliquent plus. Un compresseur frigorifique doit gérer de manière agressive les réfrigérants volatils comme l'ammoniac, le CO2 ou les fluorocarbures synthétiques.

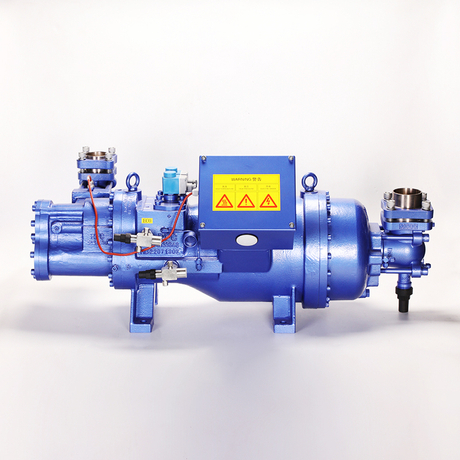

Dans ces applications hautement spécialisées, l’industrie privilégie fortement la conception du compresseur semi-hermétique . Ces unités sont dotées de moteurs intégrés et de boîtiers de compresseur scellés dans un seul récipient en fonte hermétique. Cette architecture spécifique supprime la garniture mécanique externe. Il empêche les fuites de gaz dangereux dans l'environnement tout en permettant au moteur interne d'être refroidi efficacement par le gaz d'aspiration entrant. Les unités conçues pour les applications à faible contre-pression excellent dans le stockage frigorifique et le traitement chimique à grande échelle, offrant un débit volumétrique massif avec un confinement environnemental strict.
Choisir le bon compresseur est un exercice d’équilibre délicat entre la pureté de l’air requise, les budgets d’investissement initiaux et la tolérance de maintenance à long terme. Les gestionnaires d"installations doivent procéder à un audit rigoureux de leurs exigences spécifiques en matière de qualité de l"air avant de signer un bon de commande.
Une machine lubrifiée, surtout lorsqu’elle est associée à une filtration moderne, convient parfaitement à la grande majorité des applications de fabrication industrielle standard. Il offre une efficacité énergétique et une longévité supérieures. Cependant, les industries strictes où la contamination présente un risque sanitaire ou financier doivent utiliser de véritables modèles secs pour garantir l"intégrité absolue du processus.
Prêt à mettre à niveau le système d'air de votre usine ? Arrêtez de deviner et commencez à optimiser. Visitez notre centre d'ingénierie sur https://www.dm-compressor.com pour explorer les spécifications techniques, comparer les modèles et trouver le compresseur industriel exact adapté aux exigences opérationnelles de votre installation.
Techniquement, non. Une machine à injection introduira toujours du fluide dans la chambre de compression. Cependant, en utilisant un système de filtration rigoureux en aval, il peut produire un air techniquement propre qui répond aux normes ISO 8573-1 classe 1. Bien que celui-ci soit hautement purifié et adapté à de nombreuses applications, il comporte néanmoins un risque inhérent de contamination en cas de défaillance d"un filtre. Par conséquent, il ne pourra jamais obtenir une véritable certification de classe 0.
Les blocs de compression inondés ont généralement une durée de vie opérationnelle beaucoup plus longue. Ils fonctionnent souvent de manière fiable pendant 40 000 à 60 000 heures avant de nécessiter une révision majeure en usine. Cette longévité exceptionnelle est due à la présence constante de fluide qui refroidit le système et évite l"usure métal sur métal. À l’inverse, les blocs compresseurs secs fonctionnent à des températures torrides et reposent sur des revêtements antifriction spécialisés qui se dégradent avec le temps. En conséquence, les blocs de compression secs nécessitent généralement une reconstruction très coûteuse aux alentours de 30 000 heures.
Cette machine spécialisée est principalement utilisée dans la réfrigération industrielle, les systèmes CVC commerciaux à grande échelle et les grandes installations de stockage frigorifique. Sa particularité réside dans le fait que le moteur électrique et le mécanisme de compression sont scellés ensemble dans un seul boîtier en fonte étanche à l"air. Cette conception élimine complètement le joint d"arbre externe, empêchant ainsi la fuite de gaz réfrigérants coûteux ou dangereux dans l"environnement.
Cela dépend entièrement de la façon dont vous calculez les coûts du cycle de vie. Même si les machines sèches permettent d"économiser de l"argent sur l"entretien de routine quotidien, elles sont fondamentalement plus coûteuses à l"achat au départ. De plus, comme ils ne disposent pas du joint d’étanchéité interne que l’on trouve dans les modèles lubrifiés, ils peuvent être légèrement moins efficaces sur le plan aérodynamique. Enfin, le coût éventuel de reconstruction d"un bloc compresseur sec est considérablement plus élevé, ce qui peut augmenter les coûts opérationnels à long terme en fonction des tarifs énergétiques de votre installation.
Pour les installations dont la demande en air est fluctuante, l’intégration de la technologie d’entraînement à vitesse variable est cruciale. Les modèles lubrifiés et non lubrifiés peuvent être équipés du VSD. Cependant, les machines inondées gèrent souvent les cycles de chargement/déchargement fréquents avec plus de douceur en raison de la stabilité thermique fournie par le fluide de refroidissement interne. Les machines sèches peuvent également utiliser le VSD, mais une ingénierie minutieuse est nécessaire pour gérer la chaleur extrême générée lors d"un fonctionnement à basse vitesse.
Les systèmes lubrifiés nécessitent des temps d"arrêt planifiés fréquents et courts pour les changements de consommables de routine, tels que les échanges de fluides et le remplacement des filtres. Une équipe de maintenance interne bien formée peut généralement gérer ces tâches rapidement. En revanche, les systèmes secs nécessitent moins d’interventions de routine. Cependant, lorsqu"une machine sèche nécessite une révision du bloc compresseur, le temps d"arrêt est nettement plus long. Cela nécessite des techniciens d"usine spécialisés et des blocs de remplacement coûteux, ce qui entraîne des pauses de production prolongées si l"air de secours n"est pas disponible.
