Quel est l’impact de la température ambiante sur l’efficacité de l’unité de condensation ?

Avez-vous déjà remarqué que votre système de refroidissement rencontrait des difficultés, bourdonnait bruyamment et fonctionnait constamment lors d"un après-midi d"été étouffant ? Imaginez-vous debout sur un toit d"asphalte brûlant à 14 heures. La chaleur rayonnante à la surface est intense. Tout comme vous ressentez cette chaleur accablante, votre équipement la ressent également.

D’un point de vue technique, les systèmes de refroidissement ne créent pas comme par magie de l’air froid sorti de nulle part. Au lieu de cela, ils pompent activement l’énergie thermique de l’intérieur d’un bâtiment vers l’extérieur. Lorsque l’air extérieur est très chaud, il agit comme un lourd mur de résistance physique contre ce processus vital de transfert de chaleur. La marge d’erreur mécanique devient nulle. Les pressions montent en flèche. Les compresseurs tombent en panne.

Dans ce guide technique, nous décomposerons la thermodynamique sous-jacente du transfert de chaleur. Nous examinerons comment les conditions météorologiques extrêmes dictent les performances des équipements, analyserons les tendances actuelles du secteur et proposerons des mesures d"ingénierie concrètes pour protéger vos investissements en réfrigération commerciale.

Points clés à retenir

• Physique du transfert de chaleur : une unité extérieure repose entièrement sur l’écart de température entre le réfrigérant interne chaud et l’air extérieur ambiant. Un air extérieur plus chaud se traduit directement par un rejet de chaleur lent.

• Pics de pression dangereux : La chaleur ambiante extrême entraîne des pressions internes élevées dans les tuyaux. Cela oblige le compresseur à travailler beaucoup plus fort, consommant d’énormes quantités d’électricité et augmentant les coûts d’exploitation.

• Perte de capacité importante : pour chaque degré de température dépassant le seuil de conception de base du fabricant, la capacité de refroidissement réelle de l'unité diminue.

• La sélection de l'équipement est importante : la spécification d'équipements robustes, tels que des compresseurs semi-hermétiques robustes, est essentielle pour éviter une panne catastrophique du système lors de fortes vagues de chaleur.

• Facteurs environnementaux holistiques : des variables telles que l’altitude d’installation, la densité de l’air et l’humidité relative jouent un rôle secondaire, mais hautement mesurable, dans les performances globales du système.

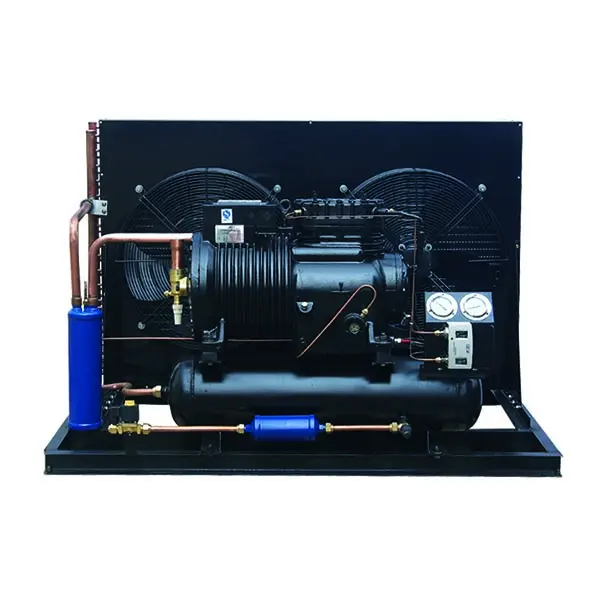

Comprendre les bases : Qu"est-ce qu"une unité de condensation ?

Pour bien comprendre l’impact des conditions météorologiques sur le refroidissement commercial, vous devez d’abord comprendre la fonction principale de l’équipement extérieur. Dans les réseaux de réfrigération commerciale et CVC, l’unité de condensation constitue la moitié extérieure du système. Sa seule responsabilité est de libérer la chaleur absorbée de l’espace intérieur vers l’atmosphère extérieure.

Un cycle de réfrigération standard fonctionne grâce à une boucle continue et fermée de manipulations de pression et de température. Considérez-le comme une pompe thermique. Pour illustrer ce parcours mécanique, considérons les quatre étapes principales du cycle :

L"environnement extérieur est intrinsèquement lié aux performances du condenseur. Si l’air extérieur est déjà exceptionnellement chaud, il devient exponentiellement plus difficile d’évacuer la chaleur absorbée. Le système est obligé de consommer d’énormes quantités d’énergie électrique simplement pour maintenir le refroidissement de base.

La thermodynamique de la réfrigération à température ambiante

La loi fondamentale de la thermodynamique veut que l’énergie thermique circule naturellement d’un espace plus chaud vers un espace plus froid. Dans le contexte de la réfrigération à température ambiante , ce principe directeur est connu sous le nom de Delta-T (ΔT), qui représente la différence de température. Pour que le condenseur réussisse à rejeter la chaleur dans l’atmosphère, le réfrigérant sous pression circulant à travers les serpentins extérieurs en cuivre doit être physiquement plus chaud que l’air extérieur ambiant.

Plus l"écart de température entre le réfrigérant brûlant et l"air extérieur est grand, plus le transfert de chaleur est rapide. À l’inverse, à mesure que le temps extérieur se réchauffe, cet écart critique se réduit. Le transfert de chaleur ralentit à un rythme effréné.

En termes pratiques, comparez un système fonctionnant par une douce journée de printemps à 70°F (21°C) à un rude après-midi d"été à 95°F (35°C). Lorsque la température extérieure atteint un niveau confortable de 70 °F, le réfrigérant à l"intérieur du serpentin du condenseur, qui peut être pressurisé pour atteindre 115 °F, bénéficie d"un Delta-T massif de 45 degrés. La chaleur s"échappe rapidement des ailettes métalliques dans la brise fraîche. Les machines fonctionnent selon des cycles courts et très efficaces.

Or, lorsqu’une canicule pousse le thermomètre à 95°F, la réalité thermodynamique change radicalement. Ce même réfrigérant à 115°F n’a désormais qu’un Delta-T serré de 20 degrés. L’écart étant si étroit, la chaleur a du mal à s’échapper du fluide. En conséquence, le système fonctionne en continu, ce qui entraîne une baisse notable de la production et une forte hausse des factures de services publics.

Comment une chaleur extrême déclenche une pression de condensation élevée

Lorsque les serpentins extérieurs ne peuvent pas facilement évacuer la chaleur en raison d"un Delta-T étroit, une réaction en chaîne néfaste commence au plus profond de la tuyauterie. L’énergie thermique ne pouvant pas s’échapper, elle reste piégée dans le réfrigérant lorsqu’elle retourne vers le compresseur. Dans les systèmes en boucle fermée, la température et la pression physique sont strictement liées.

À mesure que la température du fluide piégé augmente, la force physique à l’intérieur des conduites augmente. Cette énergie piégée provoque une augmentation spectaculaire de la pression de condensation (souvent appelée par les techniciens « pression de refoulement »). Cela exerce une pression immense sur chaque soudure, vanne et joint du système.

Travailler sous des forces internes trop élevées pousse les composants mécaniques jusqu’à leurs points de rupture absolus. Le compresseur est obligé de pousser du gaz à haute pression dans un réseau de serpentins déjà rempli de liquide bouillant. Pénétrer dans cette zone dangereuse présente des risques opérationnels immédiats :

• Interrupteurs de sécurité déclenchés : les unités commerciales modernes sont équipées d'interrupteurs de limite haute pression. Ils couperont brusquement l’alimentation du système pour éviter une rupture catastrophique des canalisations.

• Fusibles électriques grillés : La résistance mécanique intense nécessite un ampérage électrique plus élevé pour être surmonté. Cela peut facilement faire sauter des fusibles ou déclencher des disjoncteurs principaux pendant les heures de pointe.

• Surcharge thermique et grillage : les compresseurs dépendent du gaz d'aspiration froid qui revient pour refroidir les enroulements internes de leur moteur. Les environnements de chaleur extrême perturbent cet équilibre délicat, entraînant une surcharge thermique et un grillage dévastateur du moteur.

L"impact direct sur l"efficacité du compresseur

Les professionnels de l"industrie considèrent largement le compresseur comme le « cœur » de toute architecture de refroidissement. Sa fonction principale est de transformer la vapeur à basse pression en un gaz dense à haute pression. Lorsque la pression de la tête est inhabituellement élevée en raison d’un temps torride, ce cœur mécanique doit s’opposer à un mur de résistance bien plus important. Imaginez que vous essayez de pomper avec force de l"air dans un pneu de camion lourd déjà gonflé à sa limite maximale. L’effort physique requis est énorme.

En termes mécaniques, cette résistance accrue oblige le moteur à consommer beaucoup plus de courant électrique simplement pour maintenir sa vitesse de rotation. Cette corrélation directe signifie qu’à mesure que le soleil se couche, l’efficacité de votre compresseur chute. La consommation électrique de votre installation augmente proportionnellement.

Au-delà de la consommation électrique brutale, la chaleur ambiante extrême dégrade directement l’efficacité volumétrique du mécanisme de pompage. L"efficacité volumétrique fait référence au volume réel de gaz que le compresseur peut déplacer avec succès par course par rapport à son maximum théorique. Lorsque les pressions de fonctionnement sont extrêmement élevées, un plus grand volume de gaz dense reste emprisonné dans l’espace libre du cylindre après chaque course du piston.

Cette vapeur emprisonnée se dilate à nouveau lors de la course descendante, agissant comme un ressort. Il empêche le nouveau réfrigérant basse pression de pénétrer dans la chambre. L’essentiel est un fonctionnement très inefficace : le système consomme un maximum d’énergie électrique pour pomper une fraction du réfrigérant. Cela se ressent immédiatement comme une baisse importante de la capacité de refroidissement réelle à l’intérieur du bâtiment.

Tendances de l"industrie et défis de la réfrigération à température ambiante élevée

Toutes les applications de refroidissement ne sont pas confrontées aux mêmes obstacles environnementaux. Historiquement, les équipements commerciaux standard ont été conçus pour fonctionner de manière optimale à des températures allant jusqu"à 90°F (32°C). Cependant, l’industrie CVC/R connaît actuellement un changement massif dans les normes de conception. Les températures mondiales ont tendance à augmenter et les vagues de chaleur deviennent à la fois plus fréquentes et plus graves.

Pour cette raison, le fonctionnement d"un système standard au-dessus de son seuil nominal entraîne un « déclassement », ce qui signifie que l"unité ne peut plus physiquement produire sa puissance de refroidissement déclarée. Un système nominal de 5 tonnes pourrait ne fournir que 3,5 tonnes de refroidissement réel lorsque l’air extérieur atteint 110°F.

Pour lutter contre ce problème, les ingénieurs avant-gardistes se tournent vers les conceptions de réfrigération à température ambiante élevée (souvent appelées équipements de classe climatique T3). Ces unités sont spécialement conçues pour résister à des environnements à 115°F+ (46°C+) sans déclassement catastrophique. Nous assistons à une transition majeure du marché des composants légers en aluminium vers des blocs en fonte robustes, comme les compresseurs semi-hermétiques R404A, qui peuvent absorber et dissiper une chaleur mécanique extrême sans déformer les vannes internes.

Un fonctionnement continu dans des conditions de cloques accélère l’usure des composants de manière exponentielle. Les températures internes élevées cuisent littéralement l’huile lubrifiante à l’intérieur du carter, lui faisant perdre sa viscosité. Sans lubrification douce, la friction métal sur métal détruit les délicates valves internes, réduisant ainsi la durée de vie de l"équipement de plusieurs années.

Condensateurs refroidis par air et condenseurs refroidis par eau : une comparaison de base

Lors de l’évaluation de l’impact des conditions météorologiques extrêmes sur les performances, il est essentiel de comprendre que les différentes architectures de refroidissement réagissent de différentes manières aux contraintes environnementales. Un condenseur refroidi par air dépend entièrement de l'air ambiant entourant l'unité pour évacuer la chaleur des serpentins chauds.

En revanche, les systèmes refroidis par eau rejettent la chaleur dans une boucle liquide, généralement refroidie par une tour de refroidissement par évaporation. Voyons comment ces deux technologies se comparent dans des environnements de chaleur extrême :

Pour une grande majorité d’installations commerciales, un système de refroidissement par air optimisé et hautement technique reste le choix le plus pratique et le plus rentable. Pour survivre dans des régions exigeantes, vous devez vous appuyer sur des fonctionnalités d"ingénierie robustes telles qu"un espacement optimisé des ailettes et des pales de ventilateur à CFM élevé.

Au-delà de la température : altitude, densité et humidité

Bien que la lecture du thermomètre à bulbe sec soit le principal facteur de performance, les propriétés physiques de l"air lui-même jouent un rôle secondaire très important.

La densité de l"air est un facteur critique dans le transfert de chaleur. À mesure que l’altitude augmente, la pression atmosphérique diminue. Cet air « plus mince » possède une masse par pied cube bien inférieure à celle de l’air dense au niveau de la mer. Étant donné que les ventilateurs extérieurs dépendent de la masse réelle d’air passant au-dessus des serpentins pour évacuer la chaleur, une densité d’air plus faible présente un énorme défi mécanique. Si un système est installé dans un endroit à haute altitude sans tenir compte de la densité de l’air, il subira des pressions de refoulement élevées identiques à celles observées lors d’une vague de chaleur dans le désert.

L"humidité joue également un rôle nuancé. L’air humide est en fait légèrement moins dense que l’air sec à exactement la même température. Bien que l’impact sur le rejet de chaleur sensible soit minime par rapport à la température brute, la principale préoccupation liée à une humidité extérieure élevée est la corrosion galvanique accélérée. Au fil du temps, le sel et l"humidité dégradent la structure physique des ailettes en aluminium, paralysant de manière permanente l"efficacité à long terme.

Normes d"ingénierie : 5 façons d"optimiser les unités de condensation pour la chaleur extrême

Faire fonctionner des équipements de réfrigération dans des températures extrêmement élevées nécessite une gestion proactive et stratégique. La mise en œuvre des stratégies basées sur l"ingénierie suivantes peut aider à maintenir des performances optimales et à éviter les arrêts inattendus.

1. Spécifier les équipements lourds pour les
systèmes de refroidissement commerciaux conformes aux normes climatiques subiront une réduction importante de leur capacité pendant une vague de chaleur. Si votre installation est située dans un climat chaud, spécifiez un équipement explicitement conçu pour les environnements difficiles. Par exemple, l’utilisation d’un compresseur semi-hermétique en fer R404A offre un énorme avantage par rapport aux compresseurs scroll standard. Le lourd bloc en fonte d'une unité semi-hermétique offre une masse thermique supérieure, empêchant les composants internes de se déformer sous des pressions de tête extrêmes. Associez-le à des serpentins de condenseur surdimensionnés pour garantir un rejet de chaleur maximal.

2. Placement stratégique et ombrage
L'endroit où une unité est physiquement installée a un impact considérable sur sa réalité opérationnelle. Une unité placée sur un toit de goudron sombre, exposée directement au soleil de l'après-midi, peut connaître un microclimat localisé 20 °F plus chaud que la température météo signalée. Dans la mesure du possible, installez les unités du côté nord ou est du bâtiment pour bénéficier de l’ombre naturelle. Si le montage sur le toit est inévitable, installez un pare-soleil architectural respirant au-dessus de l'unité pour réduire la chaleur solaire rayonnante, en vous assurant qu'il ne restreint jamais l'évacuation verticale de l'air.

3. Appliquer un entretien strict des bobines
La saleté, la poussière de construction et les débris industriels sont les ennemis naturels du transfert thermique. Lorsque les contaminants s’accumulent sur les délicates ailettes en aluminium, elles agissent comme une couverture isolante, emprisonnant la chaleur à l’intérieur du métal. Dans des conditions ambiantes élevées, un serpentin sale est une recette garantie pour la mort du compresseur. Établissez un programme d’entretien préventif mensuel strict pour laver chimiquement les serpentins.

4. Mettre en œuvre des pratiques de thermostat intelligent
Une idée fausse persistante est que régler le thermostat à une température extrêmement basse (par exemple, 60 °F) pendant une vague de chaleur refroidira la pièce plus rapidement. C’est thermodynamiquement faux. Les systèmes de refroidissement fonctionnent à une capacité fixe ; ils ne pompent pas de l'air « plus froid » simplement parce que le cadran est baissé. Le régler de manière agressive à un niveau bas force simplement le compresseur à fonctionner en continu sans jamais s'arrêter, ce qui entraîne une surchauffe. Exigez des points de consigne réalistes (par exemple, 74 °F) pour permettre à la machinerie de fonctionner normalement.

5. Garantir des dégagements de circulation d'air adéquats
Pour qu'une unité extérieure fonctionne, elle doit respirer librement. Si une unité est poussée trop près d'un mur de briques ou trop étroitement regroupée avec d'autres machines d'évacuation, elle risque un « court-circuit d'air ». Cela se produit lorsque l'air surchauffé évacué du ventilateur est immédiatement aspiré directement dans les persiennes d'admission. Au lieu d'aspirer de l'air ambiant frais à 95 °F, l'unité s'étouffe avec de l'air évacué recyclé à 120 °F. Respectez toujours strictement les distances de dégagement du fabricant.

Conclusion et valeur commerciale

La température ambiante de votre environnement est le déterminant ultime des limites de performances de votre système. Lorsque la chaleur extérieure augmente, la différence de température vitale diminue, provoquant une augmentation dangereuse des pressions internes. Cette réalité thermodynamique oblige votre équipement à travailler beaucoup plus dur, consommant un excès d"électricité tout en fournissant moins de puissance de refroidissement à votre bâtiment.

Même si vous ne pouvez pas contrôler les rigueurs de l’été, vous conservez un contrôle total sur la sélection et l’entretien des équipements. En choisissant des unités robustes et robustes conçues spécifiquement pour la chaleur extrême, telles que les configurations semi-hermétiques en fonte, vous protégez votre installation contre les temps d"arrêt catastrophiques.

Si vous êtes confronté à des pannes d’équipement pendant les mois de pointe de l’été, il est temps de mettre à niveau votre infrastructure. Découvrez des solutions de qualité industrielle et des compresseurs robustes chez DM Compressor pour garantir que vos systèmes de refroidissement survivent au stress et maintiennent vos opérations rentables, quelle que soit la température extérieure.

FAQ (Foire aux questions)

À quelle température ambiante les unités de condensation deviennent-elles inefficaces ?

La plupart des unités de refroidissement commerciales standard sont conçues et évaluées pour une température de conception maximale de 90 °F à 95 °F (32 °C à 35 °C). À mesure que les températures ambiantes dépassent cette valeur de référence, le système commence à perdre une efficacité significative. Au moment où la température extérieure atteint 115 °F (46 °C), les unités standard déclenchent généralement leurs interrupteurs de sécurité haute pression pour empêcher le compresseur de se détruire. Pour fonctionner efficacement à ces températures, vous avez besoin d’un équipement spécialement conçu pour les climats ambiants T3.

Comment calculer la baisse de capacité d’un compresseur à des températures ambiantes élevées ?

Bien que les calculs exacts nécessitent des courbes de performances du fabricant, une règle générale d"ingénierie est qu"une unité de condensation refroidie par air standard perd environ 1 % à 1,5 % de sa capacité de refroidissement totale pour chaque augmentation de 1 °F de la température ambiante au-dessus de sa valeur nominale de 90 °F. De plus, la consommation d’énergie électrique augmente d’environ 1 à 2 % pour cette même augmentation de 1°F. Consultez toujours les données spécifiques à l"enveloppe du compresseur fournies par le fabricant pour connaître les chiffres de déclassement précis.

Quel est le meilleur réfrigérant pour les applications à température ambiante élevée ?

Le choix du réfrigérant est essentiel en cas de chaleur élevée. Historiquement, le R22 a été largement utilisé, mais en raison de son élimination progressive dans le domaine environnemental, des alternatives modernes sont nécessaires. Le R404A est excellent pour la réfrigération à basse et moyenne température, bien qu"il fonctionne à des pressions plus élevées dans des températures ambiantes extrêmes, ce qui nécessite des blocs compresseurs robustes (comme les modèles semi-hermétiques en fonte) pour gérer les contraintes. Le R134a est également fréquemment utilisé dans les régions à température ambiante élevée pour les applications à moyenne/haute température, car il fonctionne naturellement à des pressions de condensation plus faibles, ce qui exerce moins de contraintes mécaniques sur le système pendant les vagues de chaleur.

Verser de l"eau sur un condenseur extérieur aide-t-il en cas de chaleur extrême ?

Bien que la pulvérisation d"eau sur un serpentin chaud réduise temporairement la pression interne grâce au refroidissement par évaporation, cette pratique est fortement déconseillée par les professionnels du CVC/R. L"eau du robinet contient des minéraux dissous lourds comme le calcium. Lorsque l’eau s’évapore des bobines de métal brûlant, ces minéraux restent sur place, formant un tartre dur et calcifié. Sur une courte période, cette épaisse calamine isole de façon permanente les ailettes en aluminium, provoquant une grave corrosion et détruisant la capacité de l"unité à rejeter la chaleur.

Pourquoi mon compresseur consomme-t-il autant d’énergie lors des journées chaudes ?

La température et la pression sont directement liées en thermodynamique. Par une journée chaude, la chaleur emprisonnée dans le système provoque une augmentation massive de la pression interne du réfrigérant. Le compresseur doit physiquement pousser contre cette résistance élevée pour maintenir le fluide en circulation. Pour lutter contre une résistance plus élevée, le moteur doit générer plus de couple, ce qui, à son tour, consomme beaucoup plus d"ampérage électrique du réseau. Cette consommation électrique accrue est exactement la raison pour laquelle les factures de services publics augmentent pendant les vagues de chaleur.
