Imaginez ce scénario : nous sommes au milieu d’un après-midi étouffant de juillet et votre système de refroidissement principal tombe soudainement en panne. Un technicien arrive, diagnostique un compresseur mort et vous remet un devis faramineux. Dans l"espoir d"atténuer le choc financier, vous vous demandez peut-être si vous pouvez économiser de l"argent en remplaçant uniquement l"unité extérieure tout en laissant le serpentin intérieur seul.
En tant qu’ingénieurs de terrain, nous sommes constamment confrontés à cette situation. Malheureusement, les systèmes de refroidissement divisés incompatibles échouent fréquemment. Ils créent des factures de réparation massives et inattendues sur toute la ligne. Que vous soyez un propriétaire essayant de restaurer le confort ou un gestionnaire d"installations supervisant un entrepôt frigorifique commercial, les règles fondamentales de la thermodynamique restent les mêmes. Un système de refroidissement n’est pas seulement un ensemble de pièces indépendantes. Il s’agit d’un écosystème hautement sophistiqué en boucle fermée.
Dans ce guide technique complet, nous explorerons la science de la bonne adéquation des systèmes. Nous décomposerons les dangers cachés liés au couplage de composants incompatibles et vous montrerons comment prendre des décisions éclairées qui protègent votre investissement en biens d"équipement.
Points clés à retenir :
Une unité extérieure et un serpentin intérieur doivent être précisément adaptés en termes de capacité de refroidissement, de type de réfrigérant et d’efficacité.
Des systèmes mal adaptés entraînent inévitablement des factures d’énergie mensuelles plus élevées, un mauvais contrôle de l’humidité, des pannes mécaniques prématurées et des garanties annulées.
Dans les environnements commerciaux et industriels, le calcul des températures cibles exactes est essentiel lors du couplage d’équipements lourds.
Les meilleures pratiques de l"industrie imposent fortement de remplacer simultanément les unités intérieures et extérieures pour garantir une fiabilité à long terme.
Fiez-vous toujours à des correspondances certifiées et consultez des fabricants réputés pour garantir une compatibilité opérationnelle transparente.
Pour bien comprendre pourquoi la synchronisation des composants est nécessaire, nous devons d"abord examiner les rôles individuels du matériel principal. Les systèmes de refroidissement split fonctionnent selon les principes fondamentaux de la thermodynamique. Ils transfèrent continuellement la chaleur d’un environnement intérieur vers l’extérieur. Ce processus délicat repose entièrement sur deux éléments distincts mais profondément interconnectés.
Faisant office de partie extérieure d"un système divisé, sa fonction principale est de comprimer le gaz réfrigérant basse pression dans un état haute pression et haute température. Il libère ensuite la chaleur intérieure absorbée dans l’air extérieur ambiant.
Une configuration extérieure standard se compose de trois parties internes critiques. Le compresseur agit comme le cœur mécanique du système, pompant sans relâche le réfrigérant à travers le circuit. Ensuite, le serpentin du condenseur, une série complexe de tubes et d"ailettes métalliques, facilite un changement de phase, transformant le gaz réfrigérant chaud en un liquide chaud. Enfin, un ventilateur motorisé aspire l’air extérieur à travers ce serpentin pour assurer une dissipation rapide de la chaleur.
À l’inverse, le composant intérieur est généralement logé dans un appareil de traitement de l’air ou fixé directement à une chaudière. Son rôle est d’absorber la chaleur sensible et l’humidité latente de l’air intérieur. Lorsque l"air intérieur chaud est soufflé à travers les tubes gelés remplis de réfrigérant, le réfrigérant liquide absorbe l"énergie thermique et se transforme en vapeur. Cet air nouvellement refroidi et déshumidifié est ensuite renvoyé dans l’espace.
Ces deux moitiés sont reliées par des conduites de réfrigérant en cuivre, créant un cycle continu et ininterrompu. Le serpentin intérieur absorbe la chaleur et l’unité extérieure la rejette. Si la capacité volumétrique, le débit d’air ou les paramètres opérationnels d’un composant ne s’alignent pas parfaitement avec l’autre, toute la boucle thermodynamique est perturbée. Ce déséquilibre compromet immédiatement l"intégrité mécanique du système.
La réalisation d'un système synchronisé grâce à une adaptation précise des serpentins de l'évaporateur n'est pas simplement une recommandation du fabricant. Il s’agit d’une exigence technique stricte pour un fonctionnement optimal. Des composants correctement couplés génèrent des avantages opérationnels et financiers significatifs tout au long de la durée de vie de l'équipement.
Les mesures d"efficacité énergétique sont exclusivement calculées sur la base de paires testées et appariées. Une unité extérieure ne possède pas d’indice d’efficacité indépendant dans le vide. La note annoncée reflète plutôt la performance combinée des deux moitiés travaillant ensemble.
Plus précisément, associer une unité extérieure moderne et à haut rendement à un serpentin intérieur obsolète et restrictif réduira considérablement les performances. Le système adoptera par défaut le niveau d’efficacité du maillon le plus faible. Essentiellement, vous finissez par gaspiller le prix élevé payé pour le nouveau matériel.
Le refroidissement ne consiste pas uniquement à abaisser la température d’un thermostat ; il s"agit également de déshumidification. Les systèmes adaptés sont spécialement conçus pour exécuter des durées de cycle précises. Cela permet au serpentin intérieur de devenir suffisamment froid (et de rester froid assez longtemps) pour extraire l"humidité de l"air.
Si les composants ne correspondent pas, le système peut « effectuer un cycle court », s"allumer et s"éteindre rapidement. Ce cycle rapide refroidit l’air ambiant mais ne parvient pas à fonctionner suffisamment longtemps pour éliminer l’humidité. Le résultat ? Un environnement froid, moite et inconfortable.
D’un point de vue financier, le maintien de la garantie est sans doute le facteur le plus critique pour les propriétaires. Les principaux fabricants d"équipements stipulent clairement dans leur documentation technique que les équipements doivent être installés comme un système certifié adapté. L’installation d’un compresseur extérieur flambant neuf à côté d’un serpentin intérieur non vérifié annulera presque universellement la garantie. Des composants inégalés augmentent considérablement la probabilité statistique de défaillance mécanique catastrophique.
Ignorer les directives de compatibilité entraîne souvent de graves conséquences mécaniques. Lorsque les unités intérieures et extérieures fonctionnent à des capacités différentes, la physique fondamentale du cycle de réfrigération s"effondre. Cela conduit à une cascade de problèmes coûteux.
Le résultat le plus catastrophique d’un système mal adapté est la panne du compresseur. Ceci est souvent dû à un phénomène destructeur connu sous le nom de « coups de liquide ». Si le serpentin intérieur est sous-dimensionné par rapport à l"unité extérieure, il lui manque la surface nécessaire pour faire bouillir complètement le réfrigérant liquide en vapeur.
Par conséquent, le réfrigérant liquide brut retourne par la conduite d’aspiration directement dans le compresseur. Étant donné que les compresseurs sont strictement conçus pour comprimer du gaz (et non du liquide), l"introduction de fluide brise violemment les vannes internes. Cela détruit complètement le mécanisme du compresseur.
Lorsque les composants ne sont pas correctement appariés, le système est contraint à un état de surmenage continu. Une unité extérieure surdimensionnée associée à un serpentin intérieur sous-dimensionné aura constamment du mal à maintenir les températures cibles. Cela entraîne des cycles de fonctionnement prolongés, une consommation électrique élevée et une immense pression sur les moteurs. En fin de compte, ce déséquilibre thermodynamique se traduit directement par des dépenses mensuelles de services publics nettement plus élevées.
Une bonne adaptation de la capacité de refroidissement garantit que les pressions du réfrigérant restent stables à différentes températures. Lorsque les capacités sont mal alignées, la pression d’aspiration peut chuter dangereusement en dessous des seuils opérationnels.
Cette chute de pression soudaine fait chuter la température du serpentin intérieur en dessous du point de congélation de l’eau. La condensation aérienne gèle rapidement sur les ailettes métalliques, encapsulant finalement l"ensemble de l"unité dans un bloc de glace solide. Une fois gelé, le flux d’air est complètement restreint et le système cesse de fonctionner jusqu’à ce qu’il soit décongelé et réparé manuellement.
Assurer la compatibilité nécessite une compréhension technique du dimensionnement du système, des objectifs de température et des variables chimiques. Les gestionnaires d"installations et les techniciens d"installation doivent s"appuyer sur des paramètres d"ingénierie établis pour prendre des décisions d"achat éclairées.
La capacité de refroidissement est universellement mesurée en unités thermiques britanniques (BTU) et en tonnage. La règle fondamentale de l"adaptation du système stipule que la capacité du serpentin intérieur doit être égale ou légèrement supérieure à la capacité de l"unité extérieure. Il ne doit jamais être plus petit.
Capacité de refroidissement (BTU/h) | Tonnage équivalent | Échelle d"application appropriée |
|---|---|---|
12 000 BTU | 1,0 tonne | Petites pièces / Placards serveurs |
24 000 BTU | 2,0 tonnes | Zones résidentielles standards |
36 000 BTU | 3,0 tonnes | Espaces commerciaux moyens |
48 000 BTU | 4,0 tonnes | Grand résidentiel / Commercial léger |
60 000 BTU | 5,0 tonnes | Applications commerciales lourdes |
Remarque : Bien qu"une unité extérieure de 3 tonnes puisse souvent être associée en toute sécurité à un serpentin intérieur de 3,5 tonnes pour augmenter l"efficacité et l"évacuation de la chaleur latente, son association avec un serpentin de 2,5 tonnes entraînera inévitablement une panne critique du système.
Dans les configurations résidentielles et industrielles, la température d'évaporation cible dicte la géométrie spécifique, le diamètre du tube et l'espacement des ailettes du serpentin requis. Cette mesure représente la température exacte à laquelle le réfrigérant bout à l’intérieur du serpentin intérieur.
Par exemple, si un système est conçu pour un entreposage frigorifique à température moyenne (par exemple, maintenir une pièce à 35 °F), le serpentin et le compresseur doivent être calibrés avec précision pour maintenir une température d"évaporation d"environ 25 °F. Un écart par rapport à ces paramètres stricts entraîne un transfert de chaleur inadéquat, une accumulation excessive de givre et une dégradation rapide du système.
Alors que les systèmes résidentiels se concentrent principalement sur le confort humain, la réfrigération commerciale fonctionne sous des contraintes totalement différentes, bien plus rigoureuses. Dans des environnements tels que les supermarchés, les entrepôts frigorifiques et les installations pharmaceutiques, les enjeux sont incroyablement élevés. Un système mal adapté n’entraîne pas seulement un léger inconfort ; cela entraîne une perte catastrophique de produits et de lourdes pénalités financières.
Les tolérances opérationnelles en réfrigération commerciale sont extrêmement strictes. Les systèmes résidentiels fonctionnent généralement avec une température d’évaporation d’environ 40°F à 45°F. En revanche, les systèmes commerciaux nécessitent une plage beaucoup plus large et plus précise.
En raison de ces paramètres extrêmes, l’association d’une unité de condensation de réfrigération commerciale avec le serpentin intérieur approprié nécessite des calculs techniques méticuleux. Le serpentin intérieur doit être dimensionné non seulement pour sa capacité totale, mais aussi pour des rapports de chaleur sensible et latente spécifiques afin d'éviter une accumulation excessive de givre et de garantir des cycles de dégivrage efficaces.

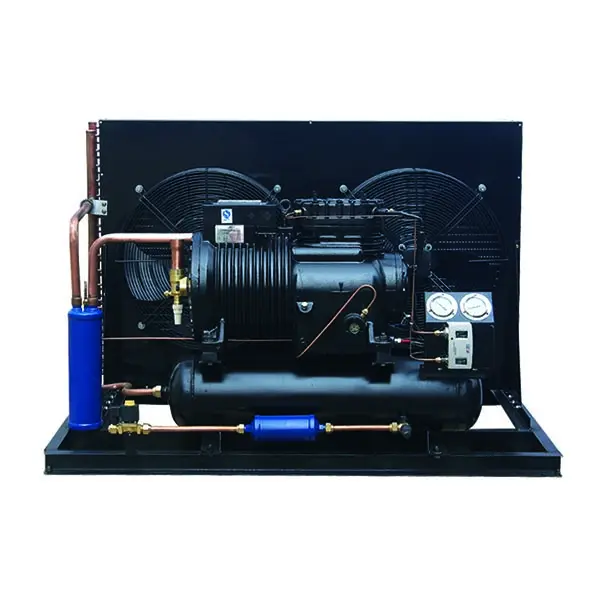

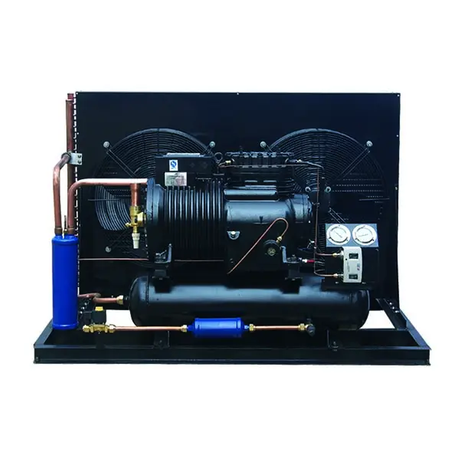

Dans les applications commerciales et industrielles intensives, les ingénieurs spécifient fréquemment une unité de condensation semi-hermétique . Contrairement aux compresseurs entièrement hermétiques, qui sont scellés de manière permanente à l'intérieur d'une coque en acier soudé, les unités semi-hermétiques sont boulonnées ensemble dans un boîtier en fonte lourd.
Cette conception robuste permet au compresseur d"être entretenu et reconstruit directement sur le terrain. Par exemple, une unité de compresseur en fer semi-hermétique conçue pour une réfrigération de 0 ℃ à -20 ℃ est conçue pour gérer des charges massives de produits dans des conditions ambiantes difficiles. Pour obtenir des performances optimales, le serpentin de l"évaporateur associé à ce système robuste doit avoir un espacement d"ailettes correspondant. Les applications à basse température nécessitent un espacement des ailettes plus large (par exemple, 4 ailettes par pouce) pour s"adapter à l"accumulation inévitable de givre sans bloquer le flux d"air.
Le secteur du CVC et de la réfrigération subit actuellement un changement réglementaire massif. Les récentes mises à jour des réglementations SEER2 du Département de l"énergie (DOE) et la transition mondiale vers les réfrigérants A2L à faible PRG (potentiel de réchauffement global) ont fondamentalement changé la façon dont les ingénieurs abordent l"adaptation des systèmes.
Les composants modernes sont désormais conçus avec des épaisseurs de paroi très spécifiques, des détendeurs électroniques (EEV) avancés et des huiles lubrifiantes spécialisées. Ces réfrigérants plus récents possèdent des profils d"inflammabilité et de pression différents par rapport aux gaz existants. Les experts du secteur soulignent qu’à mesure que ces systèmes intelligents deviennent la norme, la marge d’erreur dans l’appariement des composants est pratiquement tombée à zéro. Mélanger d’anciens serpentins avec de nouvelles unités extérieures à faible PRG n’est plus seulement un problème d’efficacité : c’est un grave risque de sécurité et de conformité.
Lorsqu’un composant majeur tombe en panne, la tendance immédiate est souvent de minimiser les dépenses d’investissement en remplaçant uniquement la pièce cassée. Cependant, les données empiriques et les normes industrielles strictes déconseillent fortement cette approche fragmentaire.
La règle universelle est de remplacer simultanément les unités intérieure et extérieure. Les systèmes de refroidissement sont testés et certifiés par les organismes de réglementation sous forme d"ensembles complets et appariés.
Remplacer uniquement l’unité extérieure tout en laissant en place un serpentin intérieur plus ancien et dégradé crée une grave inadéquation mécanique. Les serpentins plus anciens ont été conçus pour des normes d’efficacité inférieures et pour les réfrigérants existants. Les unités extérieures modernes fonctionnent à des pressions beaucoup plus élevées et nécessitent des surfaces de serpentin plus grandes. Financièrement, un remplacement partiel entraîne inévitablement des dépenses opérationnelles plus élevées à long terme. La pression exercée sur le nouveau compresseur par l"ancien serpentin restrictif augmente considérablement le risque de panne prématurée.
La sélection du bon matériel est l’étape fondamentale dans la création d’une infrastructure de refroidissement résiliente. Le marché offre une large gamme d"équipements, mais les applications commerciales et industrielles nécessitent du matériel construit selon des normes d"ingénierie rigoureuses et sans compromis.
Lors de l"achat d"équipements, évaluez les fabricants en fonction de la transparence de l"ingénierie, de la qualité de la construction et du support post-installation. Les fabricants de haute qualité fournissent des tableaux de capacité complets, permettant aux ingénieurs de voir exactement comment une unité fonctionne à différentes températures ambiantes et d"évaporation. Ces données précises constituent la pierre angulaire d’une mise en correspondance transparente des systèmes.
De plus, la construction physique est extrêmement importante. Recherchez des unités dotées d"armoires en acier épais, d"ailettes de condenseur résistantes à la corrosion, de commutateurs haute/basse pression intégrés et de réchauffeurs de carter robustes. Donner la priorité à une qualité de qualité industrielle au stade de l’approvisionnement atténue le risque de temps d’arrêt opérationnel.
Un système de refroidissement fonctionne fondamentalement comme une équipe unifiée. Le compresseur extérieur et le serpentin intérieur doivent correspondre parfaitement en termes de capacité, de type de réfrigérant et d"efficacité. Dans le cas contraire, le système échouera inévitablement, entraînant avec lui votre inventaire de produits et votre budget de maintenance.
Un dimensionnement et une synchronisation appropriés sont particulièrement essentiels pour les configurations commerciales, où les tolérances d'erreur sont pratiquement inexistantes. Donnez toujours la priorité à l’adaptation de votre capacité de refroidissement et consultez un ingénieur en réfrigération avant d’acheter un nouvel équipement. En choisissant des pièces fiables et en adhérant aux normes de l’industrie, vous garantissez des performances durables et une tranquillité d’esprit à long terme. Pour des solutions de qualité industrielle adaptées à vos exigences spécifiques en matière de température, explorez la gamme robuste d'unités de réfrigération chez DM Compressor pour garantir que votre prochaine installation sera parfaitement adaptée.
Oui, dans de nombreux cas, l’installation d’un serpentin d’évaporateur jusqu’à 1 tonne plus grand que l’unité extérieure est acceptable et fréquemment pratiquée. Un serpentin intérieur surdimensionné offre une plus grande surface d’échange thermique, ce qui peut améliorer l’efficacité énergétique globale et améliorer l’évacuation de la chaleur latente. Cependant, il ne faut jamais faire l’inverse. L"installation d"une unité extérieure plus grande avec un serpentin intérieur plus petit entraînera un fonctionnement du système à des pressions anormalement élevées, entraînant un gel rapide du serpentin et la destruction du compresseur.
Le moyen le plus définitif de vérifier une correspondance est de rechercher un numéro de référence AHRI (Air-Conditioning, Heating, and Refrigeration Institute). Si le numéro de modèle spécifique de l"unité extérieure et du serpentin intérieur génèrent un certificat AHRI actif, ils constituent une correspondance confirmée. De plus, vous devez consulter les fiches techniques des produits du fabricant ou parler à un technicien agréé qui pourra comparer les tableaux de compatibilité OEM.
La température d’évaporation détermine le degré de froid du serpentin intérieur. S"il est mal réglé, souvent en raison d"un mauvais réglage du détendeur ou d"un dimensionnement de serpentin incompatible, le système ne fonctionnera pas. Si la température est trop élevée, le système n’aura pas la capacité de refroidir la pièce ou d’éliminer l’humidité. Si la température est trop basse, la condensation sur le serpentin gèlera en un bloc de glace solide, bloquant le flux d"air et causant des dommages mécaniques mortels au compresseur.
Bien qu’il soit fortement recommandé d’utiliser la même marque pour garantir une parfaite adéquation technique et rationaliser les demandes de garantie, cela n’est pas strictement obligatoire. Il existe des fabricants de serpentins tiers réputés qui fabriquent des serpentins d’évaporateur de haute qualité conçus pour fonctionner avec diverses grandes marques d’unités extérieures. Le facteur critique est de savoir si le serpentin tiers est officiellement certifié pour correspondre à la capacité spécifique, à l"indice SEER et au réfrigérant de votre unité extérieure.
Avec la mise en œuvre de la réglementation SEER2, les procédures de test de pression statique et de débit d"air sont devenues beaucoup plus strictes. Les anciens serpentins d’évaporateur n’ont pas été conçus pour répondre à ces nouvelles dynamiques rigoureuses du flux d’air. L"association d"une nouvelle unité extérieure conforme SEER2 à un serpentin intérieur pré-SEER2 entraînera presque certainement un système qui ne répondra pas aux normes d"efficacité minimales, consommera un excès d"énergie et enfreindra les codes du bâtiment modernes.
Le détendeur est chargé de doser avec précision le réfrigérant liquide dans le serpentin de l’évaporateur en fonction de la charge de refroidissement. Si le serpentin n"est pas adapté (par exemple, sous-dimensionné), la vanne aura du mal à maintenir la surchauffe correcte. Il « chassera » constamment (s"ouvrira et se fermera de manière irrégulière), conduisant à un débit de réfrigérant instable. Ce comportement erratique prive le compresseur d"un refroidissement adéquat ou l"inonde de liquide, réduisant considérablement la durée de vie de la vanne et du compresseur.
