La hausse des coûts énergétiques gruge-t-elle votre budget opérationnel ? Les pannes inattendues d’équipement donnent de sérieux maux de tête aux gestionnaires d’installations. Si vous êtes confronté à ces problèmes, vous n’êtes certainement pas seul. Dans les environnements commerciaux exigeants d"aujourd"hui, s"appuyer sur des commutateurs mécaniques traditionnels ne suffit plus. La mise à niveau des mécanismes de régulation de votre système garantit une efficacité nettement meilleure, une gestion climatique plus stricte et une longévité prolongée des équipements.
En tant qu"ingénieur frigoriste chevronné, j"ai pu constater par moi-même comment les configurations standard échouent sous la pression. Dans ce guide, nous explorerons les fonctionnalités avancées qui transforment le secteur. Nous examinerons spécifiquement les technologies à vitesse variable, les protections système sophistiquées et l"intégration intelligente.
Économies d'énergie : les commandes avancées peuvent réduire la consommation d'énergie jusqu'à 30 %. Ils y parviennent grâce à une adaptation dynamique de la charge et à des ajustements en temps réel.
Durée de vie prolongée : les algorithmes modernes préviennent les pannes électriques catastrophiques. Cela réduit considérablement l’usure mécanique des composants coûteux.
Refroidissement de précision : la mesure numérique offre une précision extrême. Il protège les stocks précieux et assure une stabilité thermique optimale.
Intégration intelligente : les commandes par microprocesseur d'aujourd'hui s'intègrent parfaitement aux systèmes de gestion de bâtiment (BMS). Cela permet une surveillance à distance et un dépannage proactif.
Modernisation ou remplacement : de nombreuses cartes avancées peuvent être adaptées aux systèmes existants, offrant ainsi un retour sur investissement (ROI) rapide et mesurable.
Pour apprécier pleinement l’immense valeur d’une mise à niveau, nous devons d’abord examiner les opérations standard. Les gestionnaires d’installations doivent évaluer le fonctionnement des mécanismes de base avant de mettre en œuvre des changements sophistiqués basés sur les données.

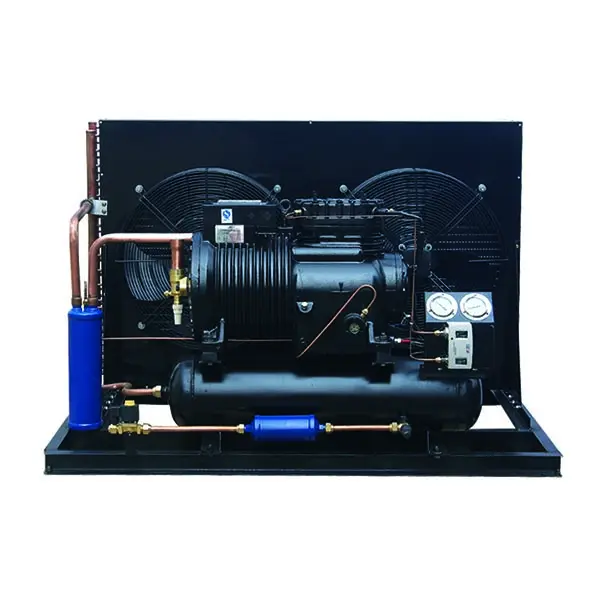

Une unité de condensation standard est la centrale de rejet de chaleur de tout système de refroidissement commercial. Il se compose principalement de trois composants principaux : le compresseur, le serpentin du condenseur et le ventilateur de refroidissement. Le cycle thermodynamique fondamental commence ici. Le compresseur met sous pression la vapeur de réfrigérant à basse pression, la transformant en un gaz à haute pression et à haute température.
Ce gaz chaud est ensuite pompé dans le serpentin du condenseur. Lorsque l"air ambiant est aspiré à travers le serpentin par le ventilateur, la chaleur est transférée du réfrigérant vers l"environnement extérieur. Cela provoque la condensation du gaz en un liquide à haute pression. Enfin, ce réfrigérant liquide retourne à l’intérieur jusqu’à l’évaporateur. Il absorbe la chaleur de l"installation, relançant ainsi le cycle continu.
Historiquement, ces systèmes reposaient entièrement sur des contacteurs électromécaniques de base et de simples interrupteurs thermostatiques. Ces commandes traditionnelles « marche/arrêt » fonctionnent sur un principe binaire. Le système fonctionne à 100 % de sa capacité maximale ou reste complètement éteint.
Pensez aux limitations opérationnelles que cela crée. Imaginez un doux après-midi de printemps. Un système standard fonctionnant à pleine capacité consomme de grandes quantités d’énergie excédentaire. Cette puissance n’est tout simplement pas nécessaire pour répondre à la charge de refroidissement réelle et minimale.
En plus de cela, un démarrage difficile et constant entraîne des courants d’appel massifs. Nous constatons souvent des pointes jusqu"à six fois l"intensité de fonctionnement normale. Ce cycle incessant crée de graves contraintes mécaniques sur les composants internes. En fin de compte, cela dégrade la durée de vie de l’équipement et augmente le risque de panne mécanique soudaine.
L’optimisation du flux d’air à travers le serpentin du condenseur est l’une des méthodes les plus efficaces pour réduire les coûts d’exploitation. La transition d’une gestion statique à une gestion dynamique des flux d’air représente une étape cruciale en avant.
Dans les configurations traditionnelles, les ventilateurs du condenseur fonctionnent à une vitesse unique et fixe, quelle que soit la météo extérieure. Les systèmes avancés, cependant, utilisent une commande de ventilateur à vitesse variable entraînée par des entraînements à fréquence variable (VFD) ou des moteurs à commutation électronique (ECM). Ces contrôleurs intelligents surveillent en permanence les températures ambiantes en temps réel et les pressions internes des conduites de liquide.
Au lieu de s"éteindre et de se rallumer brusquement, un système à vitesse variable module en douceur le régime du ventilateur. Il correspond exactement aux exigences de rejet de chaleur de ce moment spécifique. Selon les lois d’affinité des ventilateurs, la consommation électrique est proportionnelle au cube de la vitesse du ventilateur. Par conséquent, réduire la vitesse du ventilateur de seulement 20 % peut entraîner une réduction de près de 50 % de la consommation d’énergie du ventilateur. L’énergie n’est consommée qu’en cas d’absolue nécessité.
S"appuyant sur l"efficacité du débit d"air modulé, le contrôle de la pression de refoulement flottant introduit une autre couche d"optimisation. Les systèmes plus anciens utilisent généralement des vannes mécaniques ou des cycles de ventilateur pour maintenir une pression de condensation fixe et artificiellement élevée. Cette configuration rigide oblige le compresseur à travailler beaucoup plus dur que nécessaire pendant les mois les plus froids.
En revanche, les algorithmes de pression de refoulement flottants permettent à la pression de condensation de chuter naturellement à mesure que la température ambiante extérieure diminue. Lorsque vous permettez à la pression de tête de « flotter » vers le bas, le taux de compression diminue considérablement. Un taux de compression plus faible signifie que le compresseur nécessite beaucoup moins d"énergie électrique pour pomper le réfrigérant. Cette stratégie adaptative tire pleinement parti du temps plus frais, se traduisant directement par des économies d’énergie massives.
Pour les applications commerciales et industrielles, même des fluctuations mineures de température peuvent entraîner une détérioration des stocks. Des mécanismes de régulation avancés sont conçus pour garantir le strict respect des paramètres de consigne.
Les configurations traditionnelles s"appuient fortement sur des détendeurs thermostatiques (TXV) pour doser le réfrigérant dans l"évaporateur. Bien qu"ils soient généralement fiables, les TXV mécaniques réagissent assez lentement aux changements brusques de charge. Ils « cherchent » souvent la bonne position, ce qui entraîne des variations de température notables.
Le contrôle moderne de la température de réfrigération surmonte ce problème en remplaçant les TXV par des détendeurs électroniques (EEV). Entraînées par des moteurs pas à pas de précision et contrôlées par des microprocesseurs avancés, ces vannes reçoivent des données instantanées des transducteurs de température et de pression. En utilisant des boucles de contrôle PID complexes, les EEV offrent une mesure supérieure et à réponse rapide. Cela élimine pratiquement les fluctuations de température.
La surchauffe et le sous-refroidissement sont des mesures critiques pour l’efficacité globale du système. Une surchauffe adéquate garantit que seule la vapeur pure pénètre dans le compresseur. Pendant ce temps, un sous-refroidissement précis garantit que le liquide pur atteint le détendeur.
Les contrôleurs intelligents calculent en permanence ces valeurs en temps réel. En ajustant dynamiquement l"EEV, le contrôleur maintient un point de consigne de surchauffe optimal et serré. Cette précision permet au système d"utiliser la surface maximale du serpentin de l"évaporateur pour l"échange thermique. Le résultat final ? Capacité du système plus élevée, temps d’abaissement de la température plus rapides et taux d’efficacité énergétique (EER) considérablement amélioré.
Cœur incontesté de tout système de refroidissement, le compresseur est également son composant le plus coûteux. Protéger cet actif vital contre les anomalies électriques et les contraintes mécaniques est une fonction principale de l’architecture de contrôle moderne.
Les irrégularités du réseau électrique sont l’une des principales causes de pannes prématurées des équipements. Les contrôleurs avancés offrent une protection robuste du compresseur en surveillant en permanence la qualité de l’énergie entrante. Ceci est particulièrement crucial pour les équipements lourds tels que les compresseurs semi-hermétiques en fer R404A utilisés dans les applications de refroidissement en profondeur.
Ces systèmes utilisent des moniteurs de phase sophistiqués pour détecter la perte de phase, l"inversion de phase et les déséquilibres de tension graves. Si le contrôleur détecte une anomalie dangereuse, telle qu"une chute de tension qui ferait fondre les enroulements du moteur, il verrouille immédiatement le compresseur. La protection intégrée contre les surintensités agit beaucoup plus rapidement que les disjoncteurs mécaniques traditionnels, isolant le système avant que des dommages ne surviennent.
Un cycle court se produit lorsqu"un système s"allume et s"éteint trop rapidement. Cela est généralement dû à une unité surdimensionnée, à un capteur défectueux ou à une perte soudaine de réfrigérant. Chaque fois qu"un compresseur démarre, il pompe une petite quantité d"huile lubrifiante dans la tuyauterie du système. S"il s"arrête trop rapidement, l"huile n"a pas suffisamment de temps pour revenir. Cela conduit finalement à une défaillance catastrophique des roulements.
Les commandes avancées intègrent des minuteries anti-court-cycle (ASCT) qui imposent un délai obligatoire de 3 à 5 minutes entre l"arrêt et le prochain démarrage. Parallèlement, des algorithmes intelligents gèrent le retour d’huile dans des conditions de faible charge. Si le système fonctionne à faible capacité pendant une période prolongée, le contrôleur augmentera temporairement la vitesse du compresseur. Cela renvoie l’huile emprisonnée vers le carter, garantissant une lubrification continue et sûre.
Si l’on considère le paysage plus large de la réfrigération commerciale, l’industrie connaît une transformation massive. Les pressions réglementaires et la hausse des coûts d"exploitation éloignent les gestionnaires d"installations des modèles réactifs de « panne-réparation ». Au lieu de cela, la tendance actuelle favorise fortement l’analyse prédictive et les écosystèmes compatibles IoT.
Les réglementations environnementales sont également à l’origine de ce changement. Avec la réduction progressive à l’échelle mondiale des réfrigérants à fort PRG (potentiel de réchauffement global), les systèmes modernes doivent fonctionner avec des tolérances plus strictes. Des microprocesseurs avancés sont désormais nécessaires pour gérer les propriétés thermodynamiques spécifiques des nouveaux mélanges réfrigérants respectueux de l"environnement. De plus, les mandats énergétiques d"organisations comme le DOE exigent que les équipements répondent à des normes d"efficacité saisonnière strictes. En termes simples, les tableaux de commande intelligents ne sont plus un luxe facultatif ; ils constituent une nécessité réglementaire pour maintenir la consommation d’énergie conforme et les coûts opérationnels gérables.
En enregistrant en permanence les données télémétriques opérationnelles, telles que les températures de refoulement, les pressions d"aspiration et la consommation de courant électrique, les contrôleurs intelligents établissent une base de référence très précise du fonctionnement normal. Lorsqu"une unité commence à s"écarter de sa ligne de base, le système enregistre l"anomalie. Par exemple, une augmentation progressive de la température de condensation sur plusieurs semaines peut indiquer que des débris bloquent un serpentin refroidi par air de type V. Le contrôleur alerte les techniciens de la tendance à la dégradation des performances bien avant qu"un interrupteur de sécurité haute pression ne se déclenche pendant les heures de pointe.
Les principes thermodynamiques fondamentaux de la réfrigération restent constants. Cependant, les stratégies utilisées pour optimiser le rejet de chaleur varient considérablement selon le support utilisé. L’application de la bonne logique de contrôle est absolument essentielle.
Les systèmes refroidis par air dépendent entièrement de l’air ambiant pour absorber la chaleur rejetée. Étant donné que les températures de l’air extérieur fluctuent considérablement tout au long de la journée, ces systèmes bénéficient énormément d’une logique de contrôle hautement adaptative. Les unités de condensation de type U ou V de haute qualité utilisent des capteurs de température ambiante à bulbe sec pour calculer en continu le point de consigne optimal de la pression de condensation.
En mettant en œuvre des algorithmes à vitesse variable pour les ventilateurs du condenseur, le système maintient une pression de refoulement stable. Peu importe qu'il s'agisse d'un après-midi d'été torride ou d'une fraîche nuit d'automne. Lors de la mise à niveau d’une installation, il est essentiel de reconnaître qu’un logiciel sophistiqué nécessite un matériel fiable. Investir dans des équipements robustes, conçus en usine, jette les bases d’ une réfrigération véritablement économe en énergie.
La sélection des appropriées de l'unité de condensation commandes nécessite une évaluation systématique des exigences de l'installation. Tous les bâtiments ne nécessitent pas le niveau d'automatisation le plus élevé, mais vous devez adapter la technologie à vos objectifs opérationnels.
La première étape est une évaluation approfondie de votre profil environnemental. Les décideurs doivent évaluer plusieurs facteurs clés pour déterminer le niveau nécessaire de sophistication du contrôle.
Facteur d"ingénierie | Scénario d"application | Matériel/fonctionnalité de contrôle recommandée |
|---|---|---|
Variation climatique extrême | Température ambiante extérieure oscillant de 10°C à 40°C+. | Ventilateurs de condenseur pilotés par VFD et logique de pression de tête flottante. |
Exigences à basse température | Chambres froides nécessitant des températures d"évaporation de -20°C. | Compresseur semi-hermétique R404A avec refroidissement par injection de liquide. |
Fluctuation de charge élevée | Supermarchés avec une fréquentation quotidienne et des cycles de réapprovisionnement variables. | Détendeurs électroniques (EEV) et modulation numérique de la capacité. |
Accès à la maintenance à distance | Équipements situés sur des toits élevés ou sur des sites d"entrepôt éloignés. | Modules de communication IoT (Modbus/BACnet) pour le diagnostic à distance. |
Un dilemme courant pour les gestionnaires d"installations est de décider s"il faut moderniser l"équipement existant ou investir dans un système entièrement nouveau.
La modernisation est souvent une stratégie très rentable pour des équipements vieux de 5 à 10 ans et structurellement solides. L"ajout d"un VFD à un ventilateur de condenseur existant ou l"installation d"un contrôleur de phase électronique offre des avantages immédiats pour une fraction du coût d"un nouvel équipement.
Cependant, si le compresseur existant approche la fin de sa durée de vie mécanique, l’ajout de commandes intelligentes n’inversera pas l’usure physique. Dans ces scénarios, un remplacement complet par une unité intelligente intégrée en usine constitue la décision financière la plus prudente.
Pour justifier les dépenses en capital initiales, les parties prenantes doivent calculer le retour sur investissement projeté. Vous devez comparer objectivement les coûts initiaux aux réductions anticipées des factures de services publics.
Prenons l’exemple d’une installation de stockage frigorifique commerciale qui dépense actuellement 20 000 $ par an en énergie de réfrigération. En mettant en œuvre des commandes de ventilateur à vitesse variable et des algorithmes de pression de refoulement flottants, l"installation parvient à une réduction prudente de 20 % de la consommation d"énergie. Cela permet d"économiser 4 000 $ par an. Si la mise à niveau du contrôle coûte 8 000 $ à mettre en œuvre, le système est rentabilisé en exactement deux ans. Au-delà des économies d’énergie directes, la réduction de l’usure mécanique permet de différer les remplacements coûteux des compresseurs, multipliant ainsi les avantages financiers.
En fin de compte, une unité de condensation est aussi efficace et fiable que le cerveau numérique qui la contrôle. La mise à niveau des composants réglementaires de votre système transforme les équipements de refroidissement standard et gourmands en énergie en un actif intelligent hautement optimisé.
En mettant en œuvre des ventilateurs à vitesse variable et des contrôles précis de la température, vous débloquez instantanément des économies d’énergie substantielles. Dans le même temps, l’intégration d’une protection robuste du compresseur protège vos composants les plus coûteux. Nous encourageons fortement les gestionnaires d"installations à évaluer dès aujourd"hui leurs configurations de refroidissement actuelles. Si vous souhaitez mettre à niveau votre infrastructure commerciale avec des équipements fiables et performants, explorez les unités avancées refroidies par air et les compresseurs semi-hermétiques disponibles sur dm-compressor.com pour faire le premier pas vers un avenir opérationnel plus durable et plus rentable.
Oui, de nombreux contrôleurs à microprocesseur modernes sont conçus spécifiquement pour les applications de mise à niveau. La mise à niveau d"une unité plus ancienne peut optimiser ses performances actuelles, introduire des algorithmes d"économie d"énergie et fournir de bien meilleurs diagnostics. Cependant, il est important de noter que même si les commandes intelligentes optimisent le fonctionnement, elles ne peuvent pas inverser l’usure mécanique interne existante d’un compresseur vieillissant ou d’un serpentin corrodé.
Les économies d"énergie dérivées du contrôle du ventilateur à vitesse variable sont régies par les lois d"affinité des ventilateurs. Ce principe thermodynamique stipule que la consommation électrique d"un moteur de ventilateur est proportionnelle au cube de sa vitesse de fonctionnement. Par conséquent, réduire la vitesse d"un ventilateur de condenseur de seulement 20 % peut entraîner une réduction de près de 50 % de la consommation d"énergie électrique du ventilateur.
Bien que toutes les fonctions de protection offrent une valeur immense, les minuteries anti-court-cycle et les relais de surveillance de phase sont considérés comme très critiques. Les minuteries anti-court-cycle empêchent le compresseur de s"allumer et de s"éteindre trop rapidement, ce qui constitue l"une des principales causes de surchauffe du moteur et de défaillance prématurée des roulements. Les contrôleurs de phase protègent les compresseurs triphasés contre les dommages électriques catastrophiques causés par des déséquilibres de tension ou des phases interrompues dans l"alimentation électrique municipale.
Les systèmes traditionnels à pression fixe forcent de manière rigide le compresseur à fonctionner contre une limite de pression élevée et prédéterminée, quelles que soient les conditions météorologiques extérieures. Le contrôle de pression de refoulement flottant permet à la pression de condensation du système de chuter naturellement lorsque les températures ambiantes extérieures sont plus fraîches. Cela réduit le taux de compression du système, ce qui signifie que le compresseur travaille beaucoup moins fort et consomme ainsi moins d"électricité.
À mesure que l’industrie s’éloigne des réfrigérants à PRG élevé, de nouveaux mélanges écologiques fonctionnent souvent à différents profils de pression et de glissement de température. Des microprocesseurs et EEV avancés peuvent être programmés pour gérer les propriétés thermodynamiques exactes de ces nouveaux réfrigérants, garantissant ainsi que le système reste efficace et conforme sans nécessiter une révision mécanique totale.
Un variateur de fréquence (VFD) est un contrôleur externe appliqué à un moteur à induction AC standard pour faire varier sa vitesse en modifiant la fréquence électrique. Un moteur à commutation électronique (ECM) est un moteur à courant continu sans balais très efficace doté d"un microprocesseur intégré qui contrôle sa vitesse en interne. Les deux permettent un débit d"air à vitesse variable, mais les ECM sont généralement plus efficaces à des vitesses inférieures et ont une empreinte physique plus petite.
