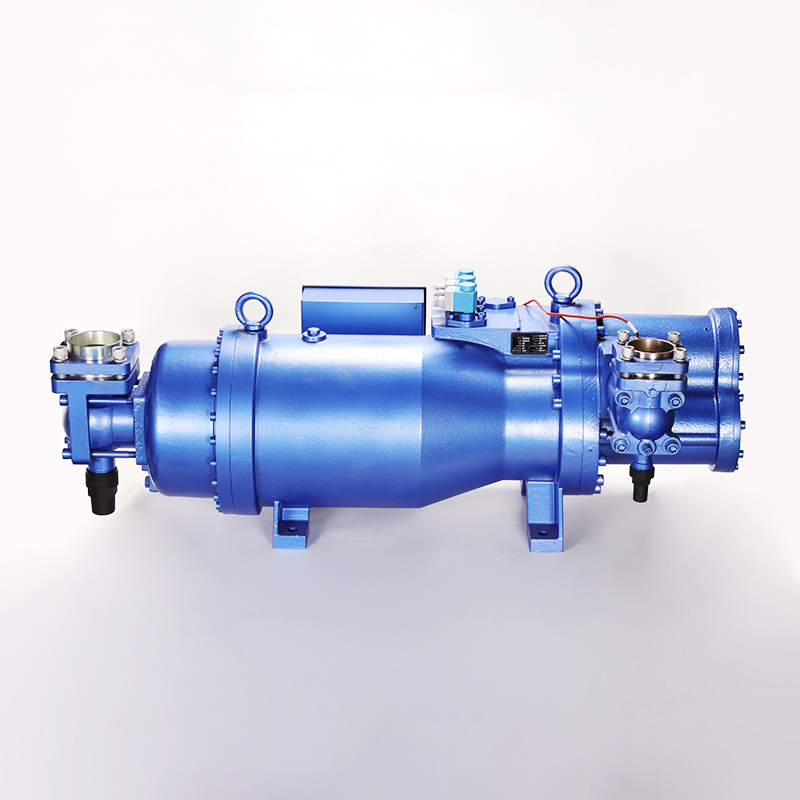

Les systèmes industriels de réfrigération et de compression de gaz fonctionnent rarement en continu à 100 % de leur charge nominale. Le principal défi technique consiste à adapter la puissance du compresseur aux demandes fluctuantes du système sans encourir l’usure mécanique et les pénalités énergétiques liées aux cycles fréquents de démarrage/arrêt du moteur. Le fonctionnement d"un compresseur à capacité fixe dans des conditions de charge partielle entraîne de graves inefficacités énergétiques, un contrôle de température compromis et une panne prématurée de l"équipement. Les installations ont besoin d’une modulation de capacité fiable et continue pour optimiser les dépenses opérationnelles.
L"utilisation de la vanne coulissante comme mécanisme de déchargement permet au moteur d"entraînement de continuer à fonctionner en continu tout en supprimant ou en ajoutant dynamiquement la charge. La vanne coulissante reste la solution mécanique standard de l"industrie pour le contrôle continu de la capacité. Ce guide évalue les mécanismes de fonctionnement des vannes à tiroir, leurs compromis d"efficacité sur différentes plages de température et la manière dont elles se comparent ou s"intègrent aux méthodes de contrôle électronique modernes.
Modulation mécanique : les vannes coulissantes ajustent la capacité en se déplaçant axialement le long du boîtier du rotor, retardant le début de la compression et renvoyant le gaz d"aspiration non comprimé vers l"entrée.
Démarrage sans charge : au-delà de la modulation de charge partielle, les vannes à tiroir agissent comme des mécanismes de déchargement critiques, permettant au compresseur à vis de démarrer à sa capacité minimale (généralement 10 à 15 % de couple) pour protéger le moteur d"entraînement.
Compromis en matière d"efficacité : bien que les vannes à tiroir permettent à un compresseur de fonctionner en continu à des charges partielles (généralement jusqu"à 10 à 25 %), la consommation d"énergie ne diminue pas de manière linéaire avec la réduction de capacité.
Spécificité de l"application : Les performances et la viabilité économique du contrôle par vanne coulissante varient considérablement selon qu"il est déployé dans un compresseur à vis moyenne température, un compresseur à vis basse température ou un système multi-étages complexe.
Intégration moderne : l"efficacité optimale à charge partielle est de plus en plus obtenue en associant des vannes à tiroir mécaniques à des entraînements à fréquence variable (VFD) pour équilibrer les coûts d"investissement avec les économies d"énergie à long terme.

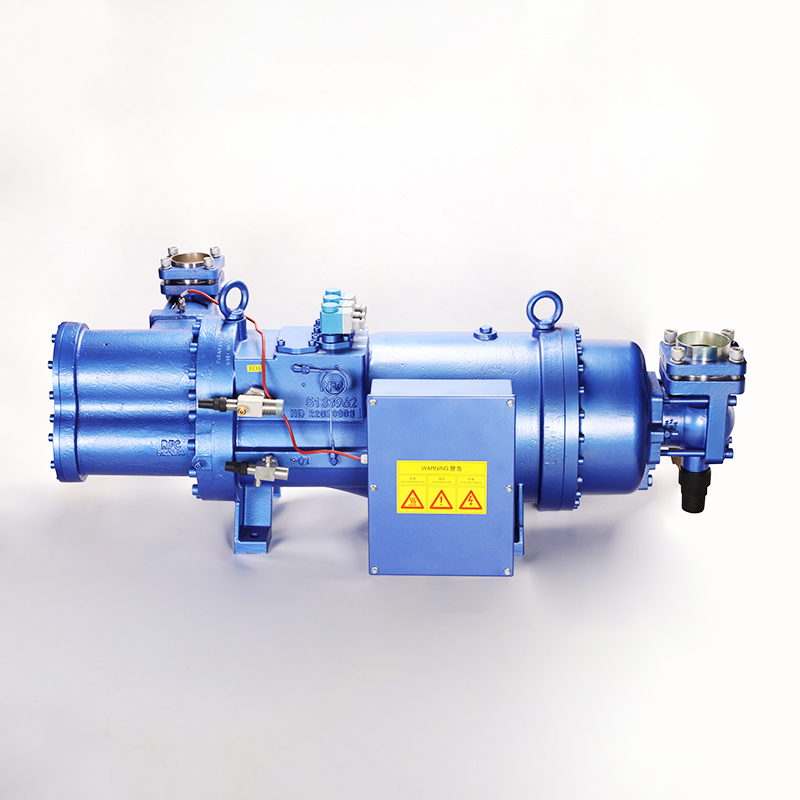

Pour évaluer le contrôle de la capacité, les ingénieurs doivent d"abord comprendre comment le volume de compression interne dicte la consommation électrique et la puissance de refroidissement. L"emplacement physique du tiroir à l"intérieur du boîtier du rotor détermine la manière dont le gaz se déplace tout au long du cycle de compression. Le tiroir est une pièce de métal usinée avec précision qui forme une section de la paroi du boîtier du rotor. Il est parallèle aux doubles rotors hélicoïdaux. Lorsque la vanne coulisse axialement vers l’extrémité de refoulement, elle ouvre un orifice de dérivation. Une partie du gaz aspiré retourne du côté aspiration avant le début de la compression. Cela raccourcit efficacement la longueur utile des rotors et réduit le volume de gaz comprimé par tour.
Lorsque le tiroir est en position de pleine charge, il repose contre l'extrémité d'aspiration, fermant entièrement l'orifice de dérivation. Les rotors captent le volume maximum de gaz aspiré et le compresseur fonctionne à 100 % de sa capacité. À mesure que la demande du système diminue, un piston hydraulique ou pneumatique pousse le tiroir vers l'extrémité de refoulement. L'ouverture créée permet au gaz qui est entré dans les filetages du rotor de s'échapper dans le collecteur d'aspiration avant que les rotors ne s'engrènent suffisamment étroitement pour commencer à augmenter la pression du gaz. Ce contournement mécanique permet à un compresseur à vis de moduler sa puissance en continu, en fonction de la charge exacte de réfrigération ou de gaz requise par l'installation.
La vanne coulissante fonctionne pour faciliter le démarrage à vide en se déplaçant vers la position minimale pendant le démarrage. Cette action réduit le couple de démarrage et la consommation de courant initiale sur le moteur d"entraînement. La prévention des surcharges électriques et des contraintes mécaniques prolonge la durée de vie de l"équipement. Lorsqu"un compresseur lance sa séquence de démarrage, il est essentiel de minimiser le volume de compression interne pour un fonctionnement sûr. Si un compresseur tente de démarrer à pleine charge, le courant d"appel nécessaire pour vaincre l"inertie statique et la résistance immédiate à la compression du gaz peuvent facilement déclencher les disjoncteurs électriques ou provoquer de graves contraintes thermiques sur les enroulements du moteur.
En maintenant le tiroir à la position de 10 à 15 % de capacité pendant la rotation initiale du moteur, le compresseur tourne essentiellement en roue libre. Les rotors tournent, mais ils déplacent simplement le gaz dans une boucle de l"aspiration à la dérivation sans effectuer le lourd travail de compression. Une fois que le moteur atteint sa pleine vitesse de fonctionnement et que la transition électrique étoile-triangle ou démarrage progressif est terminée, le système de commande signale aux solénoïdes hydrauliques de commencer à charger le compresseur. Le tiroir se déplace lentement vers la position 100 %, augmentant progressivement et en toute sécurité la charge sur le moteur.
Les ingénieurs doivent faire la distinction entre les vannes à tiroir de capacité et les vannes à tiroir Vi. Les vannes à tiroir de capacité contrôlent le volume de gaz comprimé en modifiant le point de dérivation d"aspiration sans réguler l"orifice de refoulement. Les vannes coulissantes Vi ajustent l"emplacement physique et la géométrie de l"orifice de décharge pour correspondre aux conditions de pression du système. Les conceptions de compresseurs modernes intègrent l"interaction mécanique entre ces deux mécanismes pour éviter la surcompression ou la sous-compression à charge partielle.
La surcompression se produit lorsque le rapport de volume interne du compresseur est supérieur à ce que la pression du système dicte. Le compresseur gaspille de l"énergie en pressant le gaz à une pression supérieure à celle de la conduite de refoulement, uniquement pour que le gaz se dilate légèrement à sa sortie de l"orifice de refoulement. La sous-compression se produit lorsque le rapport de volume interne est trop faible, ce qui provoque le retour du gaz à haute pression de la conduite de refoulement dans le boîtier du rotor lorsque l"orifice s"ouvre, obligeant le compresseur à travailler plus fort pour le faire sortir. Alors que la vanne coulissante de capacité gère le volume de gaz entrant dans le cycle de compression, la vanne coulissante Vi garantit que le gaz sort au moment exact où sa pression interne correspond à la pression de décharge du système. Le fonctionnement de ces deux vannes en tandem nécessite une logique PLC sophistiquée, mais garantit une efficacité thermodynamique maximale dans des conditions de charge et ambiantes variables.
Il est essentiel d"évaluer l"évolution de l"efficacité et de la stabilité opérationnelle des vannes coulissantes en fonction des rapports de température et de pression du système pour une conception appropriée du système. Différentes applications thermiques imposent des contraintes uniques sur le cycle de compression. Les propriétés physiques des réfrigérants changent considérablement en fonction des pressions d"aspiration et de refoulement, ce qui a un impact direct sur le fonctionnement du tiroir lors du contournement du gaz.
Les profils de charge typiques dans les environnements à température moyenne, tels que les entrepôts frigorifiques standards ou les refroidisseurs CVC, connaissent de fréquentes fluctuations de la demande. Le fonctionnement d'un compresseur à vis à température moyenne avec une capacité de vanne coulissante de 50 à 70 % entraîne des pertes d'efficacité acceptables. Le malus de puissance reste gérable par rapport à l'usure mécanique du cyclage continu. Dans ces applications, le rapport de pression (la différence entre la pression d’aspiration et la pression de refoulement) est généralement modéré. Lorsque le tiroir s'ouvre pour contourner le gaz, la friction interne et la chaleur générée par le gaz contourné n'ont pas d'impact majeur sur l'efficacité volumétrique globale de la machine.
Les installations exécutant des processus à moyenne température s"appuient souvent sur la vanne coulissante pour gérer les pics et les creux quotidiens de la production. Par exemple, une usine de transformation alimentaire peut avoir besoin d"une capacité de 100 % pendant l"après-midi lorsque le produit est activement refroidi, mais seulement de 60 % de sa capacité pendant la nuit pour maintenir la température ambiante. Le tiroir gère cette transition en douceur, en maintenant la pression d"aspiration stable et en empêchant le moteur du compresseur de démarrer et de s"arrêter plusieurs fois par heure, ce qui dégraderait autrement les contacteurs du moteur et les accouplements mécaniques.
Les applications de congélation à basse température présentent des défis distincts en raison des rapports de pression élevés. Faire fonctionner un compresseur à vis à basse température avec une capacité minimale du tiroir inférieure à 30 % peut entraîner des températures de refoulement excessives. L'efficacité volumétrique diminue considérablement et le risque de dégradation thermique augmente. Dans les congélateurs ou les entrepôts frigorifiques fonctionnant à -40 degrés, le compresseur doit augmenter le gaz aspiré de faible densité jusqu'à une pression de refoulement élevée. Cela nécessite une énorme quantité de travail par unité de gaz.
Lorsque le tiroir décharge un compresseur basse température à 20 ou 30 %, le petit volume de gaz réellement comprimé absorbe toute la chaleur mécanique générée par les rotors. Parce qu’il y a moins de débit massique pour évacuer cette chaleur, la température de décharge augmente. Les températures de refoulement élevées décomposent l"huile lubrifiante du compresseur, entraînant des dépôts de carbone sur les rotors et une défaillance prématurée des roulements. De plus, le gaz contourné dans un système à basse température a tendance à réchauffer le gaz d"aspiration entrant, réduisant encore davantage la densité et l"efficacité du cycle de compression suivant. Pour ces raisons, les opérateurs doivent soigneusement limiter la portée de décharge mécanique d’un compresseur basse température.
Les vannes à tiroir jouent un rôle complexe dans les configurations composées. La modulation indépendante des vannes à tiroir d'étage bas et d'étage haut nécessite une logique de contrôle précise. L'équilibrage des pressions entre les étages dans un compresseur à vis à deux étages garantit des performances optimales et empêche les pulsations de gaz ou la surcharge du moteur. Un système à deux étages utilise un surpresseur (étage bas) pour extraire le gaz des évaporateurs les plus froids et le pousser dans un refroidisseur intermédiaire, où un compresseur à étage élevé le récupère et le pousse vers le condenseur.
Si le tiroir de l"étage inférieur se décharge trop alors que l"étage supérieur reste complètement chargé, le compresseur de l"étage supérieur fera baisser la pression intermédiaire dans un vide, se privant de gaz et provoquant potentiellement de graves vibrations. À l’inverse, si l’étage supérieur se décharge alors que l’étage inférieur est complètement chargé, la pression entre les étages montera en flèche, surchargeant le moteur de l’étage inférieur et faisant éclater les soupapes de sécurité. Le système de contrôle doit surveiller en permanence la pression intermédiaire et ajuster les deux vannes à tiroir dans une danse synchronisée pour maintenir le débit massique correct dans les deux étages du système.
La comparaison de la réduction de la capacité mécanique avec le contrôle électronique de la vitesse du moteur met en évidence des philosophies opérationnelles distinctes. Chaque méthode offre des avantages spécifiques en termes de consommation d"énergie et d"investissement initial. À mesure que les codes de l"énergie deviennent plus stricts et que les coûts de l"électricité augmentent, les installations doivent évaluer si le déchargement mécanique traditionnel est suffisant ou si un contrôle électronique de la vitesse est nécessaire.
L"analyse de la courbe puissance/capacité d"une vanne à tiroir révèle des inefficacités inhérentes. À 50 % de sa capacité, une vanne coulissante peut encore consommer 65 à 70 % de la puissance à pleine charge en raison de la friction interne et de l"inefficacité du dérivation de gaz. Les VFD offrent une réduction de puissance quasi linéaire à mesure que la vitesse du moteur diminue, offrant ainsi des performances énergétiques supérieures à charges partielles. Lorsqu"un tiroir contourne le gaz, le moteur tourne toujours à plein régime. Les rotors continuent de tourner à travers le mélange pétrole-gaz, créant une traînée parasite. Le gaz contourné crée également des turbulences et des chutes de pression dans le boîtier du rotor, qui nécessitent toutes la puissance du moteur pour être surmontées.
Un VFD, en revanche, ralentit la rotation réelle du moteur et des rotors. Si l"installation n"a besoin que de 50 % de sa capacité, le VFD fait tourner le compresseur à une vitesse de 50 %. La dynamique de compression interne reste très efficace car les rotors utilisent pleinement leur longueur, mais à un rythme plus lent. La consommation électrique diminue de manière presque linéaire avec la vitesse, ce qui signifie qu"un compresseur fonctionnant à 50 % de sa vitesse via VFD consommera environ 50 à 55 % de sa puissance à pleine charge, ce qui entraînera d"énormes économies d"énergie sur une année de fonctionnement.
L’évaluation du coût initial est nécessaire à la planification du projet. Les vannes à tiroir sont des composants mécaniques standards intégrés. Les VFD haute capacité nécessitent une infrastructure électrique importante, un refroidissement dédié et un équipement d"atténuation des harmoniques. Chaque compresseur à vis industriel sort de l"usine avec un mécanisme de vanne coulissante intégré au boîtier. Son utilisation ne nécessite rien de plus que des conduites hydrauliques standard et une sortie PLC de base. Il s’agit d’une technologie robuste et éprouvée dont la maintenance nécessite très peu de connaissances spécialisées en électricité.
L"installation d"un VFD sur un compresseur de 500 chevaux est une entreprise électrique majeure. Le variateur lui-même est physiquement volumineux et génère une quantité importante de chaleur, nécessitant une salle électrique climatisée. Les VFD introduisent également des harmoniques électriques dans le réseau électrique de l"installation, ce qui peut interférer avec les composants électroniques sensibles et nécessiter l"installation de réactances de ligne coûteuses ou de filtres d"harmoniques actifs. Le moteur lui-même doit être conçu pour le fonctionnement de l"onduleur afin de résister aux pointes de tension générées par le variateur. Ces exigences en matière d"infrastructure font des VFD un investissement initial plus lourd.
La stratégie de contrôle optimale combine souvent les deux technologies. L"utilisation d"un VFD pour la modulation de capacité primaire de 100 % à 50 % de vitesse maximise l"efficacité. L"engagement de la vanne coulissante uniquement lorsque la demande chute en dessous de la vitesse de fonctionnement minimale sûre du moteur garantit un fonctionnement continu sans caler le moteur. La plupart des moteurs de compresseur ne peuvent pas être ralentis en dessous de 30 à 50 % de leur vitesse nominale. Un fonctionnement trop lent empêche la pompe à huile interne de générer suffisamment de pression pour lubrifier les roulements, et le ventilateur de refroidissement interne du moteur perd son efficacité, entraînant une surchauffe.
Dans un système hybride, le PLC est programmé pour maintenir la vanne coulissante à 100 % de sa capacité tandis que le VFD module la vitesse du moteur jusqu"à sa limite de sécurité minimale (par exemple, 1 800 tr/min jusqu"à 900 tr/min). Si la charge de réfrigération diminue encore davantage, le VFD maintient le moteur à 900 tr/min et le PLC commence à décharger mécaniquement le tiroir. Cette stratégie capture les économies d"énergie massives du VFD sur les plages de fonctionnement les plus courantes tout en utilisant la vanne coulissante pour gérer des conditions de charge extrêmement faibles sans arrêter le compresseur.
Méthode de contrôle | Efficacité à 50 % de charge | Complexité de mise en œuvre | Meilleur profil d"application |
|---|---|---|---|
Vanne coulissante uniquement | Modéré (consommation d"énergie de 65 à 70 %) | Faible (composant d"usine standard) | Charges de base stables, fluctuation quotidienne minimale |
VFD uniquement | Élevé (~ 50 à 55 % de consommation d"énergie) | Élevé (nécessite une infrastructure électrique) | Charges très variables, objectifs énergétiques stricts |
Hybride (VFD + vanne coulissante) | Très élevé dans toutes les gammes | Modéré à élevé | Variabilité de charge extrême, limites de charge minimales faibles |
L"identification des points de défaillance mécaniques et électriques des systèmes de vannes coulissantes évite les temps d"arrêt inattendus. La maintenance proactive garantit une modulation précise de la capacité. Un tiroir qui ne parvient pas à charger ou décharger correctement peut paralyser les capacités de production d"une installation ou détruire le moteur du compresseur.
Les vannes à tiroir reposent sur des actionneurs hydrauliques ou pneumatiques pour leur mouvement. Le transmetteur de vanne coulissante de capacité, tel qu"un transformateur différentiel variable linéaire (LVDT) ou un potentiomètre rotatif, communique la position exacte de la vanne au contrôleur. La dérive ou la défaillance de l"émetteur entraîne une charge inappropriée et de graves contraintes sur le moteur. Le système hydraulique utilise l"huile lubrifiante du compresseur pour pousser le piston du tiroir. Les électrovannes dirigent l’huile haute pression vers le côté charge ou décharge du piston. Si ces solénoïdes sont obstrués par des débris ou si leurs bobines électriques grillent, le tiroir sera bloqué en position.
Le LVDT est un instrument électronique délicat monté à l"extérieur du compresseur, relié au tiroir via une tige mécanique. Il traduit le mouvement physique de la vanne en un signal 4-20 mA ou 0-5 V pour le PLC. Au fil du temps, les vibrations et la chaleur peuvent entraîner une dérive de l"étalonnage du LVDT. Si le LVDT indique à l"automate que la vanne est à 50 % alors qu"elle est en réalité à 100 %, l"automate prendra des décisions incorrectes, surchargeant potentiellement le moteur ou ne parvenant pas à répondre à la demande de refroidissement.
Le contrôleur du compresseur ajuste dynamiquement la position du tiroir par rapport au point de consigne de charge du moteur en fonction de la consommation d"ampérage. Une inadéquation entre la position signalée du transmetteur et la charge réelle du moteur déclenche des déclenchements par surintensité du moteur ou une instabilité du système. La boucle de contrôle principale d"une vanne coulissante est généralement basée sur la pression d"aspiration, mais la boucle de contrôle secondaire et prioritaire est l"ampérage du moteur. L"API surveille en permanence la consommation de courant du moteur via un transformateur de courant (CT).
Si l"opérateur définit la limite de charge maximale du moteur à 90 % de l"ampérage à pleine charge (FLA), le PLC empêchera activement le tiroir de se charger davantage une fois que le moteur atteint ce seuil, quelle que soit la pression d"aspiration. Cela protège le moteur pendant les journées à température ambiante élevée ou dans des conditions anormales du système. Si le CT tombe en panne ou fournit une lecture inexacte, l"API peut charger de manière agressive le tiroir, poussant le moteur au-delà de ses limites thermiques et provoquant une panne électrique catastrophique.
Un fonctionnement prolongé à des positions basses du tiroir réduit le débit massique du réfrigérant. Cette condition peut potentiellement provoquer une accumulation d"huile dans l"évaporateur ou un retour d"huile inadéquat vers le compresseur, entraînant une défaillance catastrophique des roulements. Les compresseurs à vis injectent de grands volumes d"huile directement dans le carter du rotor pour sceller les espaces entre les rotors, absorber la chaleur de compression et lubrifier les roulements. Cette huile se mélange au gaz de décharge et doit être séparée dans le récipient séparateur d"huile avant que le gaz ne se rende au condenseur.
Lorsque le tiroir est déchargé à 20 %, la vitesse du gaz de refoulement diminue considérablement. La faible vitesse du gaz altère gravement l’efficacité des filtres coalescents à l’intérieur du séparateur d’huile. Une plus grande quantité d"huile s"échappe du séparateur et s"échappe dans la tuyauterie du système. Sans une vitesse de gaz suffisante dans les conduites d’aspiration pour repousser cette huile vers le compresseur, l’huile s’accumule dans les évaporateurs. Le compresseur finit par manquer d"huile, provoquant un contact métal sur métal sur les rotors et une destruction mécanique immédiate.
Un cadre de diagnostic aborde efficacement les problèmes courants. Les soupapes qui collent résultent souvent d"une contamination par l"huile ou d"une usure mécanique. Les pannes du solénoïde hydraulique et les erreurs d"étalonnage dans le panneau de commande nécessitent une intervention technique immédiate pour rétablir un positionnement précis. Les techniciens sur le terrain doivent suivre une séquence logique lorsqu"un tiroir ne répond pas.
Vérifiez le signal électrique du PLC vers les bobines de solénoïde hydraulique. Assurez-vous que les bobines sont magnétisées lorsqu’elles sont sous tension.
Vérifiez la pression de l"huile hydraulique. Si la pompe à huile interne tombe en panne ou si les filtres à huile sont fortement obstrués, il n"y aura pas suffisamment de pression pour déplacer le piston du tiroir.
Recalibrez l’émetteur LVDT. Actionnez manuellement la vanne complètement déchargée et entièrement chargée, et réinitialisez les paramètres de tension 0 % et 100 % dans le panneau du microprocesseur.
Inspectez la liaison mécanique entre le tiroir et la tige indicatrice. Des goupilles cylindriques cassées ou des filetages dénudés entraîneront le mouvement de la vanne sans modifier le signal LVDT.
Analysez l’huile du compresseur pour détecter toute contamination particulaire. Les copeaux métalliques ou les boues d"huile dégradées peuvent bloquer physiquement le tiroir à l"intérieur du carter du rotor, nécessitant un démontage complet du compresseur.
Les vannes à tiroir offrent un contrôle de capacité robuste et continu, essentiel pour éviter les cycles courts dans les compresseurs à vis industriels, bien qu"elles introduisent des pénalités énergétiques à des charges extrêmement faibles. Spécifiez une commande de vanne coulissante standard pour les systèmes avec des charges constantes qui descendent rarement en dessous de 70 % de leur capacité. Exigez une configuration hybride de VFD et de vanne coulissante pour des charges très variables ou des exigences strictes de conformité énergétique. Évaluez soigneusement les limites de charge minimale en fonction du type de compresseur spécifique et de l"application de température.
Effectuer une analyse complète du profil de charge des demandes thermiques quotidiennes et saisonnières de l"installation afin de déterminer les véritables besoins en charge partielle.
Consultez les fabricants de compresseurs pour calculer la consommation électrique exacte à charge partielle (kW/TR) pour l"application spécifique avant de finaliser la sélection de l"équipement.
Mettez en œuvre une configuration hybride de VFD et de vanne coulissante si l"installation subit des variations de charge extrêmes afin de maximiser l"efficacité énergétique.
Établissez un programme d"étalonnage de routine pour les transmetteurs LVDT et les solénoïdes hydrauliques afin de garantir une modulation précise de la capacité et d"éviter les contraintes du moteur.
Surveillez de près les taux de retour d"huile lorsque vous travaillez avec de faibles capacités de vanne coulissante pour éviter l"accumulation d"huile dans les évaporateurs du système.
R : Pour moduler la capacité du compresseur en dérivant une partie du gaz aspiré vers l"entrée, réduisant ainsi le volume de gaz comprimé sans arrêter le moteur.
R : Une vanne à tiroir de capacité contrôle le volume de gaz comprimé en contournant le gaz d"aspiration avant le début de la compression, sans réguler l"orifice de décharge. Une vanne coulissante Vi ajuste le rapport de volume interne en modifiant l"emplacement de l"orifice de décharge pour correspondre aux pressions du système.
R : Cela réduit la consommation d’énergie, mais pas de manière linéaire. Le fonctionnement à 50 % de sa capacité via une vanne coulissante utilise généralement plus de 50 % de la puissance à pleine charge en raison des inefficacités du bypass.
R : Oui. Il s"agit d"une approche hybride courante dans laquelle le VFD gère la réduction initiale de la capacité pour une efficacité énergétique maximale, et la vanne coulissante est utilisée pour une réduction supplémentaire en dessous du seuil de vitesse minimum du moteur.
R : Il s"agit d"une séquence de démarrage dans laquelle le tiroir est déplacé vers sa position minimale pour réduire le volume de compression interne, réduisant ainsi le couple de démarrage et minimisant la consommation de courant électrique sur le moteur.
R : Le contrôleur surveille la charge électrique du moteur d"entraînement et module les solénoïdes hydrauliques ou pneumatiques pour déplacer la vanne coulissante, en faisant correspondre la sortie du compresseur au point de consigne de charge du moteur et à la demande du système.
R : Le système de contrôle perd les données de position réelles de la vanne, ce qui entraîne une charge incorrecte, une surcharge potentielle du moteur ou une incapacité à répondre à la demande de refroidissement ou de compression du système.
