La sélection d"un équipement de refroidissement industriel basée sur la capacité nominale plutôt que sur des conditions de fonctionnement thermodynamiques spécifiques garantit une inefficacité systémique, une défaillance mécanique prématurée ou un temps d"arrêt catastrophique du système. Les ingénieurs et les gestionnaires d’installations n’alignent souvent pas les exigences de charge du système avec les données de performances des fabricants. Cela se produit lorsque le point de service exact (l"intersection précise des pressions, des températures et des caractéristiques du réfrigérant) est mal défini ou mal compris pendant la phase d"approvisionnement.
Une spécification précise des équipements nécessite de traduire les charges environnementales et de processus en un ensemble strict de paramètres de données. Ce guide déconstruit les données exactes requises pour définir un point de fonctionnement d'un compresseur de réfrigération , comment ces mesures influencent le choix de la technologie et comment évaluer les données techniques du fabricant pour une conception fiable du système.
Un point de fonctionnement d"un compresseur frigorifique est une condition de fonctionnement thermodynamique spécifique définie principalement par la température d"évaporation, la température de condensation, la surchauffe et le sous-refroidissement, et non par une capacité nominale généralisée.
Des données précises sur le point de fonctionnement constituent la seule base de référence fiable pour comparer le coefficient de performance (COP) et les débits massiques sur différentes architectures de compresseurs.
Le point de service thermodynamique doit être distingué des données physiques de la plaque signalétique (telles que le déplacement, RLA et LRA), bien qu"elles soient étroitement liées lors de la mise en service du système.
Ne pas tenir compte des températures ambiantes extrêmes et des variations de charge partielle poussera le compresseur hors de sa plage de fonctionnement sûre, quel que soit le calcul initial du point de service.
Faire correspondre le point de service calculé au profil technologique correct (par exemple, à spirale, à vis ou semi-hermétique) minimise les coûts énergétiques du cycle de vie et atténue les risques de mise en œuvre.
Un point de service thermodynamique représente la condition de fonctionnement exacte utilisée pour l"évaluation de la capacité et de la puissance. Elle diffère entièrement de la capacité nominale, qui sert de notation théorique standardisée pour la commercialisation et la comparaison de référence. Les valeurs nominales supposent des conditions de laboratoire idéales. Les applications réelles exigent des calculs précis basés sur la charge thermique réelle, l"environnement ambiant et la conception de la tuyauterie du système. Se fier uniquement à la capacité nominale conduit souvent à des équipements sous-dimensionnés ou surdimensionnés, entraînant un contrôle erratique de la température et une consommation d"énergie excessive. Vous devez calculer les exigences exactes en fonction de l"application spécifique.
Lorsque vous évaluez un système, vous examinez les coordonnées exactes de pression et de température là où la machine fonctionne. Il ne s’agit pas d’une estimation approximative. Il s"agit d"une intersection mathématique précise qui dicte la quantité de réfrigérant que la machine doit déplacer pour satisfaire la charge. Si vous vous trompez, l’ensemble du système souffre de mauvaises performances et d’une durée de vie réduite.
Les professionnels de l"industrie confondent parfois les points de service et les cycles de service. Le cycle de service d"un compresseur d"air fait référence aux pourcentages de temps de fonctionnement, dictant la durée pendant laquelle la machine peut fonctionner en continu avant de nécessiter une période de refroidissement. En revanche, un point de service de réfrigération fait strictement référence aux coordonnées pression-température spécifiques où le compresseur effectue son travail mécanique. Il définit l"état thermodynamique du réfrigérant entrant et sortant du compresseur, dictant le débit massique requis pour satisfaire la charge de refroidissement.
Comprendre cette distinction est essentiel pour les techniciens de terrain et les ingénieurs de conception. Une machine peut avoir un cycle de service de 100 %, ce qui signifie qu"elle peut fonctionner en continu, mais si elle fonctionne au mauvais point de service, elle tombera toujours en panne prématurément en raison d"une surcharge thermique ou d"un mauvais retour d"huile.
Les conditions nominales standard, telles que EN 12900 et AHRI 540, établissent des paramètres de test uniformes pour les fabricants de compresseurs. Ces normes permettent aux ingénieurs de comparer différentes marques sur un pied d’égalité. Cependant, les points de service réels s’alignent rarement parfaitement sur les normes des laboratoires. Une installation fonctionnant dans un climat désertique connaîtra des températures de condensation nettement plus élevées que la référence AHRI 540. Les ingénieurs doivent interpoler les données du fabricant pour qu"elles correspondent aux conditions réelles du site plutôt que d"accepter les tableaux de notation standard à leur valeur nominale.
Standard | Température d"évaporation | Température de condensation | Objectif applicatif |
|---|---|---|---|
AHRI 540 | Varie selon l"application | Lignes de base standardisées | Réfrigération commerciale nord-américaine |
EN 12900 | Points standardisés | Points standardisés | Cote de performance européenne |
Les données de l"étiquette du compresseur physique fournissent des spécifications matérielles fixes. Le déplacement indique le volume physique balayé par les pistons ou les rotors par tour. L"intensité du rotor verrouillé (LRA) et l"intensité de la charge nominale (RLA) définissent les limites électriques. La charge d"huile certifiée dicte les exigences de lubrification. Bien que ces données de plaque signalétique soient essentielles pour le dimensionnement électrique et la maintenance, elles restent statiques. Le point de service thermodynamique est dynamique et fluctue en fonction des changements environnementaux et des charges de processus. Comprendre la relation entre les limites physiques fixes et les exigences thermodynamiques dynamiques est essentiel pour une mise en service réussie du système.
La température d"aspiration saturée (SST) agit comme le principal facteur d"efficacité volumétrique. Il représente la température à laquelle le réfrigérant bout dans le serpentin de l"évaporateur. À mesure que la SST diminue, le volume spécifique du gaz aspiré augmente, ce qui signifie que le compresseur déplace moins de masse de réfrigérant par course. La température ambiante cible et la différence de température de l"évaporateur (TD) dictent cette mesure. Un TD inférieur nécessite un serpentin d"évaporateur plus grand mais permet un SST plus élevé, améliorant ainsi l"efficacité globale du compresseur et réduisant la consommation d"énergie.
Sur le terrain, vous verrez souvent des systèmes en difficulté parce que le SST a été mal calculé lors de la phase de conception. Si l"évaporateur est sous-dimensionné, le SST doit baisser pour répondre aux exigences de température ambiante, ce qui affame le compresseur et l"oblige à travailler plus fort.
La température de condensation saturée (SCT) est directement corrélée aux conditions environnementales ambiantes. Il représente la température à laquelle la vapeur du réfrigérant se condense en un liquide. Des températures ambiantes plus élevées forcent le SCT vers le haut, augmentant ainsi la pression de refoulement. Cette pression élevée augmente le taux de compression, ce qui augmente de façon exponentielle la consommation électrique totale et réduit la capacité de refroidissement. La gestion du SCT grâce au dimensionnement et au placement appropriés du condenseur est essentielle pour maintenir un point de fonctionnement efficace.
La température du gaz de retour définit l"état thermique de la vapeur de réfrigérant entrant dans le compresseur. La surchauffe garantit que le réfrigérant est entièrement vaporisé, évitant ainsi les coups de liquide susceptibles de détruire les vannes et les pistons du compresseur. Cependant, les ingénieurs doivent équilibrer cette exigence. Une surchauffe excessive réduit la densité du gaz, réduisant ainsi le débit massique et la capacité. Cela élève également les températures de décharge, ce qui peut provoquer une dégradation de l"huile. La conception optimale du système maintient une surchauffe suffisante pour protéger la mécanique tout en la minimisant pour garantir un refroidissement adéquat du moteur et une efficacité volumétrique élevée.
Le sous-refroidissement se produit lorsque le réfrigérant liquide est refroidi en dessous de sa température de saturation à la sortie du condenseur. Ce processus augmente l"effet de réfrigération net dans l"évaporateur sans nécessiter une puissance supplémentaire du compresseur. Le sous-refroidissement interne se produit naturellement dans le serpentin du condenseur. Le sous-refroidissement externe utilise des échangeurs de chaleur ou des économiseurs dédiés. Il est nécessaire de définir avec précision la valeur de sous-refroidissement au point de service pour calculer la véritable différence d"enthalpie et le débit massique qui en résulte.
Mesurer la température de la conduite liquide à la sortie du condenseur.
Déterminez la température de saturation à partir de la pression de refoulement.
Soustrayez la température de la conduite liquide de la température de saturation pour trouver la valeur de sous-refroidissement.
Les systèmes industriels complexes utilisent souvent une compression à plusieurs étages, tels que des systèmes de surpression à deux étages ou en cascade utilisant des réfrigérants naturels comme le CO2 ou l"ammoniac. Dans ces applications, le calcul du point de service devient plus complexe. Les pressions intermédiaires, les méthodes de désurchauffe et l"injection de l"économiseur modifient directement l"équation du point de service à un étage. Les ingénieurs doivent calculer la pression intermédiaire qui équilibre les taux de compression entre les deux étages pour optimiser la consommation d"énergie et éviter des températures de décharge excessives.
Les propriétés thermodynamiques spécifiques du réfrigérant choisi interagissent fortement avec les températures de fonctionnement pour déterminer le débit massique requis. Les réfrigérants à haute pression comme le CO2 nécessitent des débits volumétriques nettement inférieurs à ceux du propane ou de l"ammoniac pour la même capacité de refroidissement. Le point de fonctionnement doit définir explicitement le type de réfrigérant, car la courbe d"enthalpie dicte le nombre de livres par heure ou de kilogrammes par seconde que le compresseur doit déplacer pour satisfaire la charge thermique.
La méthode mathématique standard de l"industrie pour calculer la cartographie des performances repose sur une équation polynomiale à 10 coefficients. Les fabricants fournissent ces coefficients sur la base de tests approfondis en laboratoire. En saisissant le SST et le SCT spécifiques du point de service souhaité dans cette équation, les ingénieurs peuvent calculer avec précision les débits massiques, la puissance absorbée du compresseur, la consommation de courant et la capacité de refroidissement. Ce modèle mathématique remplace les courbes de performances obsolètes, offrant des points de données exacts pour la conception de systèmes personnalisés et la modélisation énergétique.
Les équations thermodynamiques permettent aux ingénieurs d"estimer la puissance de l"arbre du compresseur et la fonction de rejet de chaleur du condenseur. La puissance absorbée dépend du débit massique et de la différence d"enthalpie entre les états d"aspiration et de refoulement. La puissance du condenseur est égale à la somme de la puissance frigorifique et de la puissance absorbée du compresseur. Le calcul précis de ces valeurs au point de service spécifique garantit que tous les composants secondaires, y compris les contacteurs, le câblage et les échangeurs de chaleur, sont correctement dimensionnés pour l"application.
La sélection de l"architecture de compresseur appropriée nécessite d"adapter le point de service défini à l"enveloppe de fonctionnement spécifique et à la conception de refroidissement du moteur de l"équipement. Les moteurs refroidis par gaz d"aspiration dépendent du réfrigérant qui revient pour éviter la surchauffe, ce qui les rend sensibles aux conditions de surchauffe élevée. Les moteurs refroidis par air ou par eau offrent plus de flexibilité dans les applications à haute température. Les critères de réussite dépendent de l’alignement des exigences thermodynamiques avec les résistances mécaniques de la technologie choisie.
Un compresseur de réfrigération scroll excelle dans les points de service à moyenne et haute température. Ces unités utilisent des rapports volumétriques fixes et des mécanismes de conformité qui gèrent mieux la manipulation des liquides que les conceptions rigides. Leurs points forts en termes d'efficacité les rendent idéaux pour la vente au détail commerciale, les rayonnages de supermarchés et les applications industrielles légères. Cependant, leur rapport volumique intégré fixe signifie que l'efficacité chute considérablement si les pressions de fonctionnement réelles s'écartent largement des paramètres de conception.

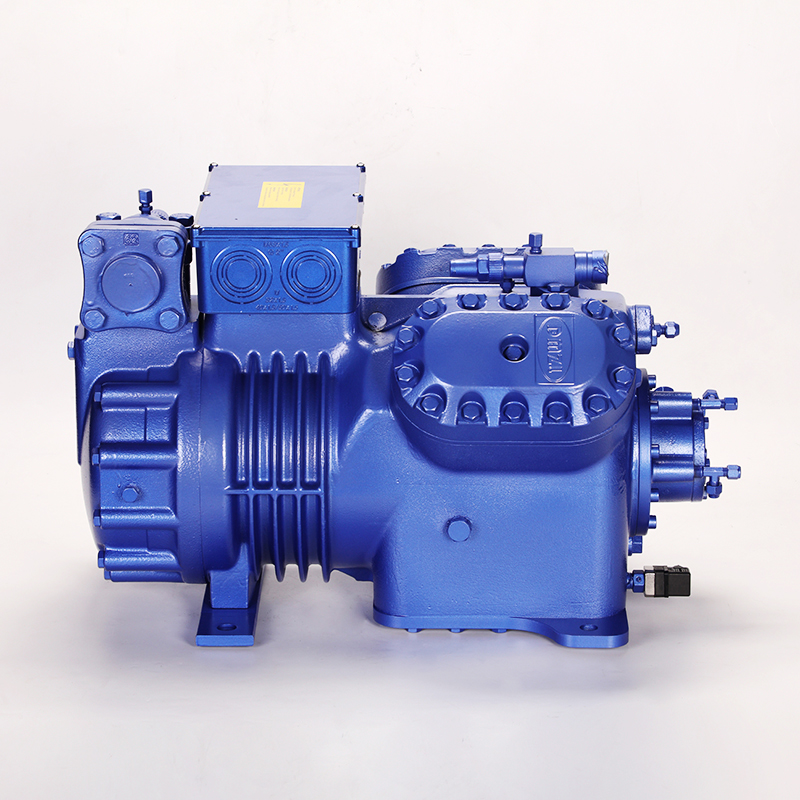

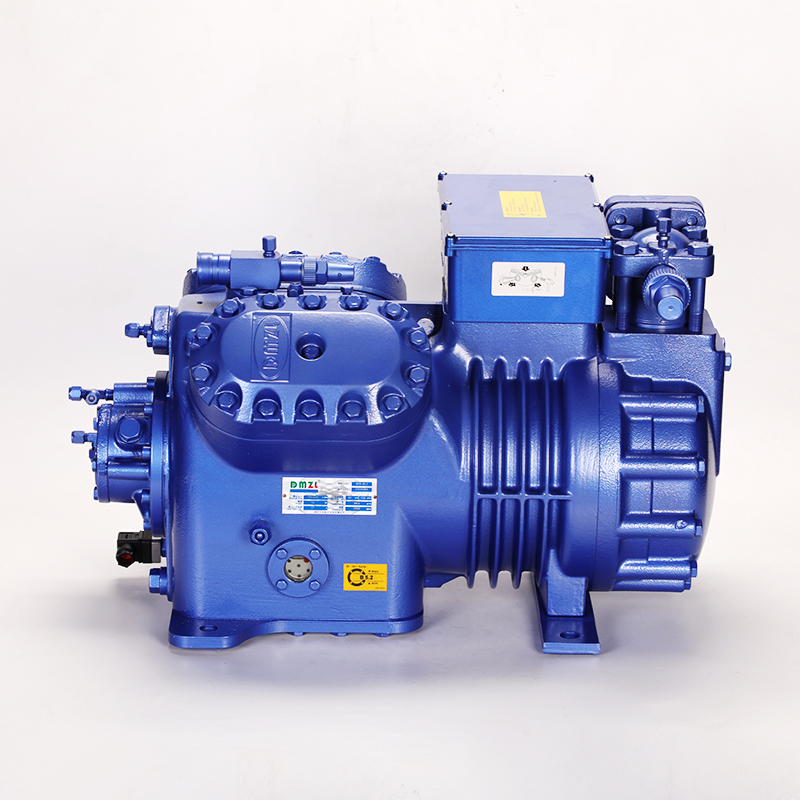

Les applications nécessitant de larges plages de fonctionnement, des charges variables et une facilité d'entretien sur site bénéficient grandement d'un compresseur de réfrigération semi-hermétique . Ces machines offrent une immense robustesse mécanique lorsque les points de service fluctuent en raison de changements ambiants saisonniers ou de charges de processus changeantes. La possibilité de reconstruire les plaques de soupapes et de remplacer les moteurs sur site réduit les temps d'arrêt à long terme dans les installations industrielles critiques. Leur conception polyvalente permet une modulation de capacité via le déchargement des cylindres ou des entraînements à fréquence variable.
Les points de grande capacité et à usage industriel lourd, tels que ceux que l'on trouve dans les entrepôts frigorifiques et la transformation des aliments, nécessitent un compresseur de réfrigération à vis . Ces unités gèrent efficacement des volumes massifs de gaz réfrigérant. Ils utilisent des vannes coulissantes pour un contrôle précis de la capacité, permettant à la machine de maintenir un rendement élevé à des points de service spécifiques à charge partielle. Les compresseurs à vis sont particulièrement efficaces dans les applications présentant des charges stables et continues et des taux de compression élevés.
Les applications commerciales et domestiques de faible capacité et sensibles aux coûts utilisent généralement des conceptions alternatives entièrement hermétiques. Bien que rentables, leurs limites de température d"enroulement interne du moteur limitent strictement l"enveloppe de fonctionnement autorisée par rapport aux conceptions ouvertes ou semi-hermétiques. Si le point de service passe à des taux de compression élevés ou à de faibles pressions d"aspiration, le manque de refroidissement adéquat du moteur entraînera une surcharge thermique rapide et une panne prématurée.
La lecture des tableaux de performances des fabricants ou des logiciels de sélection nécessite de se concentrer sur le point de service exact plutôt que sur les valeurs nominales maximales. Les ingénieurs doivent calculer le véritable coefficient de performance (COP) et le ratio d"efficacité énergétique (EER) sur la base de données thermodynamiques spécifiques. Une capacité de refroidissement élevée est inutile si elle nécessite une consommation d’énergie disproportionnée. L"évaluation du rapport entre le refroidissement utile et la consommation électrique dans des conditions de fonctionnement précises garantit que le système répond aux normes de conformité énergétique et aux budgets opérationnels.
Le point de service du compresseur doit s'harmoniser parfaitement avec la capacité du serpentin du condenseur et les performances du ventilateur au sein d'une unité de condensation de réfrigération monobloc . Si l'unité de condensation est sous-dimensionnée, cela gênera les performances du système, forçant le SCT à augmenter et poussant le compresseur hors de sa zone de fonctionnement sûre. La chaleur totale de rejet, qui comprend à la fois la charge de refroidissement et la chaleur de compression, doit être adaptée à la capacité de l'unité de condensation à la température ambiante maximale de conception.
Tracer le point de service sur l"enveloppe de demande d"un fabricant révèle les marges de sécurité de la conception. L"enveloppe définit les limites acceptables des températures d"évaporation et de condensation. L"identification des risques limites implique de vérifier les températures de refoulement élevées en haut de l"enveloppe, les faibles pressions d"aspiration sur le bord gauche et les zones de surcharge du moteur en bas à droite. Opérer trop près de ces limites nécessite des stratégies d’atténuation telles que l’injection de liquide ou le refroidissement à la demande.
Les pics de températures ambiantes estivales modifient la pression de condensation, poussant potentiellement le compresseur hors de son enveloppe. Ce risque nécessite une conception adaptée aux points de service ambiants de pointe et l"utilisation de mécanismes de contrôle physique pour stabiliser le SCT. Les vannes d"inondation du condenseur, les vannes de régulation de pression de refoulement et les commandes de ventilateur à vitesse variable aident à maintenir des pressions de refoulement stables pendant l"hiver, tout en garantissant que le condenseur peut rejeter suffisamment de chaleur pendant les vagues de chaleur estivales extrêmes.
Un fonctionnement continu à des points de fonctionnement non conformes à la conception entraîne un mauvais retour d"huile, une surchauffe localisée du moteur et un jeu des détendeurs. Les charges industrielles restent rarement statiques. La mise en œuvre de VFD ou de modulation de capacité mécanique maintient l’efficacité sur un spectre de points de service secondaires. En adaptant la vitesse du compresseur à la charge thermique réelle, le système évite les cycles courts et maintient des pressions d"aspiration stables, protégeant ainsi l"intégrité mécanique de l"équipement.
Des serpentins de condenseur encrassés, des évaporateurs gelés ou des charges de réfrigérant dégradées éloignent artificiellement les pressions de fonctionnement du compresseur du point de service mis en service. Cette dégradation oblige le compresseur à travailler plus fort, consommant plus d"énergie pour moins d"effet de refroidissement. La mise en service du point de service de référence fournit une référence pour les performances futures. Une surveillance continue de la maintenance prédictive et un étalonnage régulier des capteurs sont nécessaires pour identifier ces changements avant qu"ils ne provoquent une défaillance mécanique.
Enregistrez vos données de température d"aspiration saturée, de température de condensation saturée, de surchauffe et de sous-refroidissement avant de comparer les marques de compresseurs.
Utilisez un logiciel de sélection spécifique au fabricant pour modéliser le point de service exact dans des conditions de pointe et de charge partielle.
Demandez des fiches techniques complètes, y compris le tableau des coefficients AHRI 10, pour une modélisation énergétique précise.
Consultez les ingénieurs d"application pour vérifier les limites de l"enveloppe et vous assurer que tous les composants secondaires sont correctement dimensionnés.
R : Un cycle de service fait référence au pourcentage de temps pendant lequel une machine fonctionne en continu par rapport au temps de repos. Un point de service est la condition thermodynamique spécifique, définie par les pressions, les températures et le type de réfrigérant, dans laquelle le compresseur fonctionne pour répondre à une charge de refroidissement spécifique.
R : Des températures ambiantes élevées réduisent la capacité du condenseur à rejeter la chaleur, forçant la température de condensation saturée (SCT) et la pression de refoulement à augmenter. Cela augmente le taux de compression, exigeant plus de puissance et réduisant la capacité de refroidissement du compresseur.
R : La température du gaz de retour détermine la densité du réfrigérant entrant dans le compresseur et assure le refroidissement nécessaire du moteur. Trop élevée, le moteur risque de surchauffer tandis que la capacité diminue. Si le niveau est trop bas, du réfrigérant liquide pourrait pénétrer dans les cylindres, provoquant des dommages mécaniques.
R : Il peut fonctionner dans le cadre de son enveloppe d"application définie, mais fonctionner en dehors du point de fonctionnement spécifique de conception réduit l"efficacité. Un fonctionnement complètement en dehors de l"enveloppe du fabricant risque de griller le moteur, de panne d"huile ou de panne mécanique en raison de pressions ou de températures extrêmes.
R : Le débit massique est calculé en divisant la capacité de refroidissement totale requise par l"effet de réfrigération net (la différence d"enthalpie entre le réfrigérant entrant dans l"évaporateur et celui qui en sort). Cela détermine la quantité de réfrigérant que le compresseur doit déplacer.
