Un mauvais calcul des charges de réfrigération dans la transformation des aliments comporte de graves risques opérationnels. Un sous-dimensionnement de votre système entraîne directement une perte de produits, une croissance bactérienne accélérée et des échecs de conformité critiques. Le surdimensionnement des équipements entraîne une hausse des dépenses d’investissement et gonfle la consommation énergétique du cycle de vie. Le problème principal réside dans la complexité des charges thermiques fluctuantes au sein des environnements de production. Les modèles de dimensionnement statiques échouent systématiquement car ils ignorent les variables dynamiques. Les récoltes saisonnières, les cycles d"assainissement par lavage à chaud, les changements d"équipe et les taux de production variables modifient constamment la demande thermique de votre installation.
Cartographier un profil de charge précis est une nécessité absolue avant d’évaluer un équipement. Vous devez comprendre les exigences thermiques spécifiques de votre installation pour garantir la stabilité opérationnelle. Ce guide technique vous aide à aligner ces exigences sur la technologie appropriée des compresseurs de réfrigération pour la transformation des aliments et sur l'architecture globale du système. En comprenant les variables qui dictent les exigences de refroidissement, vous pouvez concevoir un système qui maintient des seuils de température stricts tout en optimisant la consommation d'énergie.
Le calcul de la charge est multivariable : un dimensionnement précis nécessite le calcul de la somme de la chaleur du produit (champ/respiration), de la chaleur de transmission, de la chaleur interne (machines/personnes), de la chaleur d"infiltration et des charges d"assainissement transitoires.
L"équilibrage compresseur-condenseur-évaporateur est essentiel : l"efficacité du système repose sur l"adaptation de la capacité du compresseur à l"absorption de chaleur de l"évaporateur et à la capacité de rejet de chaleur du condenseur dans les pires cas de demande.
La conformité détermine la capacité de base : les systèmes doivent être conçus pour maintenir strictement les seuils de température mandatés par l"USDA/FDA (par exemple, <40 °F), quels que soient les pics ambiants externes ou les augmentations de production afin d"arrêter le développement d"agents pathogènes.
Un calcul précis de la charge nécessite une compréhension globale de chaque source de chaleur au sein de votre installation. La charge du produit représente l"énergie thermique introduite par les matières premières entrant dans l"espace. Les produits laitiers chauds ou les produits fraîchement récoltés apportent une chaleur importante qui doit être évacuée rapidement. Vous devez faire la différence entre la chaleur du champ, qui correspond à la réduction initiale de température requise, et la chaleur respiratoire. Les fruits et légumes frais génèrent une chaleur continue grâce à la respiration cellulaire, ajoutant une charge constante au système. Par exemple, refroidir 10 000 livres de fraises récoltées en plein champ de 80 °F à 34 °F nécessite une capacité immédiate massive par rapport à la simple conservation de produits emballés pré-refroidis.
La charge de transmission ou de conduction représente le transfert de chaleur à travers les murs, les toits et les sols. Les valeurs R de l’isolation jouent un rôle essentiel dans l’atténuation de ce transfert. Les ponts thermiques traversant l"acier de construction ou les joints mal isolés introduisent une chaleur inattendue. Les pics de température ambiante externe pendant les mois d’été augmentent considérablement la charge de transmission, obligeant le système à travailler plus fort pour maintenir les points de consigne internes. Les pare-vapeur doivent rester intacts ; l"humidité migrant à travers les joints des panneaux compromis détruit les valeurs d"isolation et ajoute une charge latente.
La charge interne englobe la chaleur générée par tout ce qui fonctionne dans l"espace réfrigéré. Les équipements de traitement, les moteurs de convoyeur et les machines d’emballage émettent une énergie thermique importante. Les moteurs des chariots élévateurs et l’éclairage à haute intensité s’ajoutent à ce fardeau. Le personnel travaillant dans la zone contribue également à la chaleur sensible et latente, qui doit être prise en compte dans le calcul global. Un seul moteur de convoyeur de 10 chevaux fonctionnant en continu ajoute environ 25 450 BTU par heure à l’espace.
L’infiltration et la charge de service répondent à l’impact thermique et humide de l’échange d’air. Chaque fois que les portes du quai de chargement s’ouvrent, de l’air chaud et humide pénètre dans l’installation. Les ouvertures des convoyeurs et la circulation des piétons créent des points d’infiltration continus. Cela introduit de la chaleur latente sous forme d’humidité, ce qui oblige les évaporateurs à travailler plus fort et augmente les cycles de dégivrage. L"installation de portes rapides à enroulement et de rideaux d"air atténue ce problème, mais les ingénieurs doivent toujours calculer le taux de renouvellement d"air en fonction des fréquences d"ouverture des portes.
Les charges d’assainissement et de lavage introduisent des surtensions thermiques extrêmes et temporaires. Les cycles d’assainissement à l’eau chaude inondent l’environnement de vapeurs très humides. Cela crée une pression de vapeur et une chaleur extrêmes qui mettent temporairement à rude épreuve le système de réfrigération. Ne pas tenir compte des charges de lavage entraîne souvent une condensation au plafond et des temps de rétablissement de la température prolongés. Un lavage typique utilisant de l"eau à 140 °F peut temporairement tripler la capacité de refroidissement requise pour une pièce spécifique.
Les normes techniques dictent le dimensionnement des systèmes de réfrigération pour le pire des cas. Cela signifie calculer les températures ambiantes estivales maximales combinées à un débit de production maximal. Vous devez également appliquer une couche sur la surtension thermique provoquée par les lavages à chaud. La conception adaptée à la demande de pointe garantit que l"installation ne dépasse jamais les seuils de température critiques dans des conditions extrêmes. Si la température ambiante atteint 105°F lors d"une production intensive, le système doit toujours maintenir la pièce à 34°F.
La réalité opérationnelle diffère considérablement des conditions de conception maximales. Les systèmes de réfrigération passent jusqu"à 90 % de leur cycle de vie à fonctionner à charge partielle. Un système dimensionné exclusivement pour la demande de pointe aura un cycle court s"il ne peut pas moduler sa capacité. La modulation de capacité et l’étagement des compresseurs deviennent des critères de réussite essentiels. L"équipement doit réduire efficacement sa production pendant les mois d"hiver ou les périodes de faible production pour éviter l"usure mécanique et le gaspillage d"énergie. Les cycles courts détruisent les contacteurs du compresseur et entraînent une panne prématurée du moteur.
Un compresseur ne peut pas fonctionner de manière isolée. Il constitue le cœur d’un système de gestion thermique plus vaste et interconnecté. Les pressions d"aspiration et de refoulement du compresseur doivent parfaitement s"aligner sur la puissance frigorifique de l"évaporateur. Si l"évaporateur ne peut pas absorber suffisamment de chaleur, le compresseur mourra de faim ou subira des coups de liquide. Le réfrigérant liquide retournant au compresseur lavera l’huile des parois du cylindre et détruira les composants internes.
Le condenseur doit avoir la capacité de rejeter la chaleur absorbée par l"évaporateur, plus la chaleur de compression. Si le condenseur est sous-dimensionné, les pressions de refoulement augmenteront, réduisant l"efficacité du compresseur et risquant une panne mécanique. Une pression de refoulement élevée oblige le moteur du compresseur à consommer un ampérage excessif, déclenchant les disjoncteurs et arrêtant la production. L"équilibrage à l"échelle du système garantit qu"aucun composant ne constitue un goulot d"étranglement lors de conditions de charge maximale.

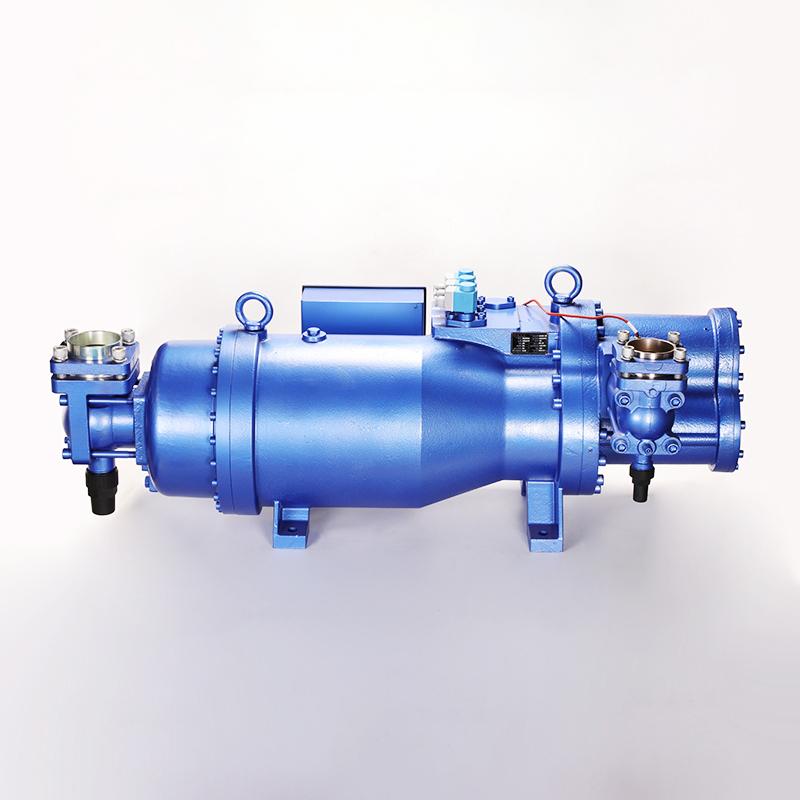

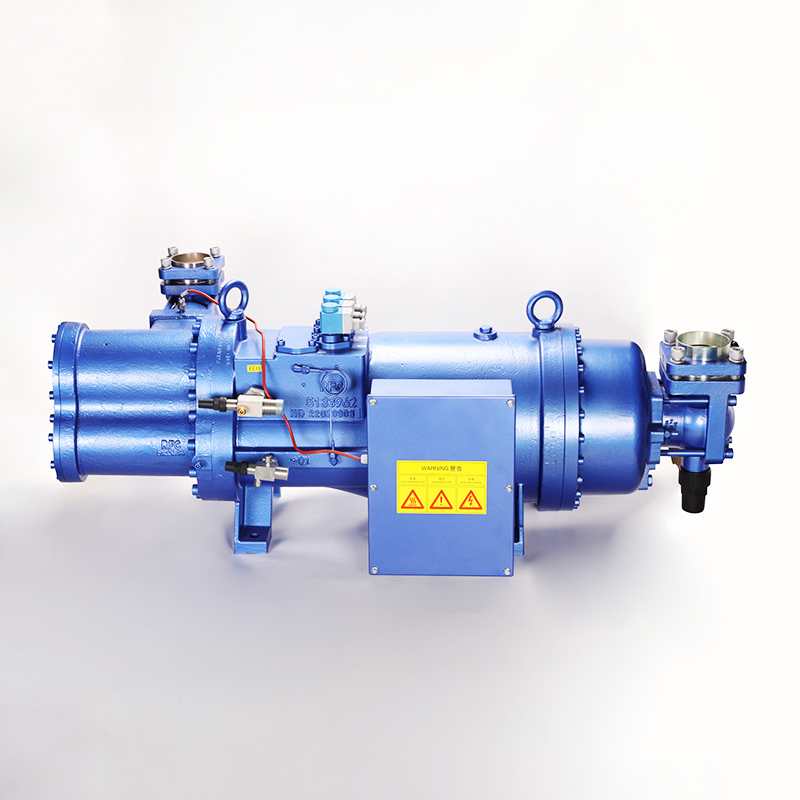

Les usines de transformation à grande échelle nécessitent un équipement robuste capable de supporter des charges de base continues élevées. Les installations de transformation de la viande, les tunnels de congélation IQF et la production industrielle de crème glacée dépendent fortement du compresseur à vis industriel . Cette technologie est conçue pour un volume massif et un fonctionnement continu. Les rotors hélicoïdaux jumeaux compriment le gaz réfrigérant en douceur, éliminant les pulsations associées aux conceptions alternatives.
Le profil de performance de ces compresseurs met en évidence la durabilité et le rendement volumétrique élevé. Ils offrent de longs intervalles d"entretien, ce qui les rend idéaux pour les installations qui ne peuvent pas se permettre de temps d"arrêt. Ils sont exceptionnellement bien adaptés à la gestion de grands volumes de réfrigérants naturels comme l"ammoniac (NH3) ou le CO2, qui sont standards dans les grandes applications industrielles. La gestion du pétrole est ici cruciale ; les compresseurs à vis injectent de l"huile directement dans la chambre de compression pour l"étanchéité et le refroidissement, ce qui nécessite des séparateurs d"huile robustes en aval.
Pour maintenir une efficacité énergétique maximale dans des conditions de charge partielle, ces compresseurs utilisent des mécanismes de modulation spécifiques. Les vannes coulissantes modifient physiquement le volume de compression, permettant à la machine de répondre exactement aux exigences de charge. Les entraînements à fréquence variable (VFD) ajustent la vitesse du moteur, offrant un contrôle précis de la capacité et réduisant considérablement la consommation d"énergie lorsque la pleine puissance n"est pas nécessaire. La combinaison d"un VFD avec une vanne coulissante offre l"enveloppe de fonctionnement la plus large et la plus efficace.
Les salles de préparation, les zones d’emballage et les chambres froides nécessitent des températures constantes juste au-dessus du point de congélation. Ces environnements fonctionnent généralement entre 28°F et 40°F. Une unité de compresseur à moyenne température est spécialement conçue pour répondre efficacement à ces exigences thermiques spécifiques. Ces unités utilisent souvent des compresseurs alternatifs semi-hermétiques, qui offrent une excellente efficacité à des pressions d'aspiration moyennes.
Les configurations de racks parallèles offrent une flexibilité supérieure pour les charges fluctuantes. Les systèmes à rack parallèle multi-compresseurs activent et désactivent les compresseurs individuels en fonction du profil de charge. Cette étape est bien plus efficace que le fonctionnement d’un seul gros compresseur à une fraction de sa capacité. Il fournit une redondance intégrée, garantissant qu"en cas de panne d"un compresseur, les autres peuvent maintenir la température. Un rack typique peut avoir trois ou quatre compresseurs raccordés à un collecteur d"aspiration commun.
Lors de l"intégration de ces systèmes, vous devez peser des compromis spécifiques. Les unités pré-assemblées offrent un encombrement au sol réduit et des vitesses d"installation plus rapides. Les architectures d"usines centralisées nécessitent plus d"ingénierie initiale et d"espace, mais offrent une meilleure évolutivité à long terme pour les installations massives. La tuyauterie allant d"un rack centralisé aux évaporateurs distants doit être soigneusement dimensionnée pour garantir un retour d"huile correct et minimiser la chute de pression.
De nombreuses installations nécessitent des boucles de liquide de refroidissement secondaires utilisant du glycol ou de l'eau. Le refroidissement des processus, les cuves de mélange à double enveloppe et le contrôle environnemental précis dans la production d'aliments liquides dépendent de ces boucles. Un refroidisseur de réfrigération refroidi par eau fournit le contrôle exact de la température requis pour ces applications sensibles. Le pompage de glycol réfrigéré à travers une installation maintient la charge de réfrigérant primaire isolée dans la salle mécanique.
Les systèmes refroidis par eau offrent un transfert de chaleur et une efficacité thermodynamique supérieurs par rapport aux alternatives refroidies par air. L"eau est un bien meilleur conducteur de chaleur que l"air. Cette efficacité devient particulièrement critique dans les régions à température ambiante élevée, où les condenseurs refroidis par air ont du mal à rejeter efficacement la chaleur. Des températures de condensation plus basses se traduisent directement par une consommation électrique inférieure du compresseur.
La mise en œuvre de ces refroidisseurs nécessite une infrastructure de support critique. Vous devez installer et entretenir des tours de refroidissement pour dissiper la chaleur. Les systèmes de traitement de l’eau sont obligatoires pour empêcher l’accumulation de tartre et la croissance biologique dans les tubes du condenseur. Un approvisionnement en eau constant et de haute qualité est essentiel pour un fonctionnement ininterrompu. Les tubes du condenseur encrassés annuleront rapidement tout gain d"efficacité apporté par la conception refroidie par eau.
Comparaison de la technologie des compresseurs et des applications | |||
Type de technologie | Application idéale | Avantage principal | Milieu de refroidissement |
|---|---|---|---|
Vis industrielle | Tunnels IQF, transformation de la viande | Efficacité volumétrique élevée, durabilité | Expansion directe / Liquide pompé |
Unité à température moyenne | Salles de préparation, refroidisseurs de produits laitiers | Excellente mise en scène de charge partielle, redondance | Expansion directe |
Refroidisseur refroidi à l"eau | Réservoirs à double enveloppe, traitement des liquides | Efficacité thermodynamique supérieure | Boucle secondaire (glycol/eau) |
Système de rack parallèle | Zones d"emballage à charge variable | Adaptation précise des capacités | Expansion directe |
La capacité du compresseur correspond directement aux directives en matière de sécurité alimentaire et de contrôle des risques. L"USDA, le FSIS et la FDA imposent des contrôles stricts de température pour empêcher le développement d"agents pathogènes. Votre système doit garantir que les températures centrales des produits chutent à 40 °F ou moins dans des délais spécifiques. Il doit alors maintenir cette température sans fluctuation. Un système qui met trop de temps à abaisser la température d’une carcasse fraîche viole les protocoles HACCP.
Les exigences en matière de licenciement ne sont pas négociables dans le secteur de la transformation des aliments. La mise en œuvre d’une architecture de compresseur N+1 évite la détérioration catastrophique du produit en cas de pannes mécaniques inattendues. Si un compresseur principal se déconnecte, l"unité de secours s"enclenche instantanément, garantissant ainsi une conformité réglementaire continue et protégeant votre inventaire. Vous ne pouvez pas vous permettre de perdre un million de dollars de stock à cause d’un seul contacteur soudé.
La consommation d"énergie représente une dépense opérationnelle énorme. Il est essentiel d’évaluer l’impact de l’étagement du compresseur, de la technologie à vitesse variable et du déchargement des cylindres. Ces technologies réduisent la consommation électrique globale de l"installation en garantissant que le système utilise uniquement l"énergie requise pour la charge thermique immédiate. Le contrôle de pression de refoulement flottant permet au système de profiter de températures ambiantes plus fraîches pour réduire la levée du compresseur.
Les systèmes de contrôle avancés basés sur PLC jouent un rôle essentiel dans l’efficacité. Ces systèmes prédisent les changements de charge thermique en fonction des changements d"équipe programmés ou des cycles de lavage. En ajustant la puissance du compresseur de manière proactive plutôt que réactive, le système évite les variations de température massives et les pics d"énergie qui en résultent, nécessaires à la récupération. Les contrôleurs modernes s"intègrent directement au système SCADA de l"installation pour une surveillance en temps réel.
L"intersection du profil de charge, de la température de fonctionnement et du choix du réfrigérant dicte la viabilité à long terme. Les réfrigérants naturels comme l"ammoniac (NH3) et le CO2 sont la norme pour les grandes charges industrielles en raison de leurs propriétés thermodynamiques exceptionnelles. L"ammoniac offre la chaleur latente de vaporisation la plus élevée, ce qui le rend incroyablement efficace. Cependant, cela nécessite des protocoles de sécurité stricts concernant la toxicité et les pressions de fonctionnement élevées.
Les réfrigérants synthétiques à faible PRG offrent des alternatives pour des applications spécifiques. Lors de la sélection d"un réfrigérant, vous devez prendre en compte l"inflammabilité, la toxicité et les réductions progressives réglementaires telles que la loi AIM. Pour assurer la pérennité de votre installation, il faut choisir un réfrigérant qui offre une efficacité thermique à long terme tout en restant conforme aux réglementations environnementales en constante évolution. Les systèmes transcritiques au CO2 gagnent du terrain mais nécessitent des composants conçus pour des pressions extrêmement élevées.
Sous-spécifier la capacité du compresseur ou du condenseur pour économiser sur le capital initial est une stratégie dangereuse. Même si le prix d"achat initial peut être inférieur, le système fonctionnera en permanence à sa capacité maximale. Cela accélère l’usure mécanique, augmente la fréquence de maintenance et gonfle considérablement les factures d’énergie mensuelles. Un compresseur fonctionnant à 100 % de charge 24 heures sur 24, 7 jours sur 7, nécessitera une reconstruction des années plus tôt qu"un équipement correctement dimensionné.
Vous devez évaluer l’équipement en fonction de son cycle de vie opérationnel. Calculez le coût initial de l’équipement et les frais d’installation. Ensuite, projetez la consommation énergétique sur une durée de vie de 15 à 20 ans. Tenez compte des intervalles de maintenance et de reconstruction requis. Un système plus coûteux et hautement efficace s’amortit souvent rapidement grâce à des coûts d’exploitation quotidiens réduits. La mise à niveau vers des VFD sur les ventilateurs et les compresseurs du condenseur permet de réaliser d"importantes économies à long terme.
Les obstacles physiques dictent souvent la conception du système. Les limites de charge structurelle sont une préoccupation majeure. Les évaporateurs et condenseurs montés sur le toit sont extrêmement lourds, surtout lorsqu"ils sont remplis de réfrigérant ou d"eau. Vous devez vérifier que la structure d"acier du bâtiment peut supporter le poids opérationnel de l"équipement. La rénovation d"un bâtiment plus ancien nécessite souvent l"ajout de colonnes en acier pour supporter un nouveau condenseur évaporatif.
La capacité du service électrique est une autre contrainte courante. Le démarrage de gros moteurs de compresseur nécessite un courant d’appel massif. Si le réseau électrique de l"installation ne peut pas gérer ce pic, vous subirez des chutes de tension et des dommages potentiels à l"équipement. La modernisation des infrastructures électriques doit être prise en compte dans le calendrier et le budget du projet. Les démarreurs progressifs ou les VFD peuvent atténuer le courant d"appel, mais l"appareillage de commutation principal doit toujours supporter la charge de fonctionnement totale.
Réalisez un audit complet de la charge thermique, en tenant compte des températures ambiantes estivales maximales et des cycles de lavage sanitaire.
Sélectionnez une technologie de compresseur offrant une modulation de capacité robuste, telle que des VFD ou des vannes coulissantes mécaniques, pour gérer efficacement les conditions de charge partielle.
Vérifiez que l"infrastructure structurelle et électrique de votre installation peut supporter le poids et la consommation électrique de l"équipement de réfrigération spécifié.
Donnez la priorité à la redondance N+1 dans votre architecture système pour garantir une conformité continue en matière de sécurité alimentaire lors de pannes mécaniques.
R : Le facteur le plus critique est la prise en compte simultanée de toutes les variables. Vous devez additionner la chaleur du produit, la chaleur de transmission, la chaleur de l"équipement interne, l"air d"infiltration et les charges transitoires comme les lavages à chaud. L"absence d"une seule variable entraînera un système sous-dimensionné qui tombera en panne pendant les pics de production.
R : Les systèmes de réfrigération fonctionnent rarement à pleine charge. La modulation de capacité permet au compresseur de réduire sa puissance pour répondre à des demandes thermiques plus faibles. Cela évite les cycles courts, réduit l’usure mécanique et réduit considérablement la consommation d’énergie pendant les heures creuses ou les saisons plus froides.
R : Un système de rack parallèle utilise plusieurs compresseurs plus petits connectés à un collecteur d"aspiration et de refoulement commun. Si un compresseur tombe en panne, les autres continuent de fonctionner, maintenant le contrôle de la température. Cette redondance intégrée évite une panne complète du système et protège contre la détérioration du produit.
R : Les condenseurs montés sur le toit sont extrêmement lourds, en particulier lorsqu"ils fonctionnent et sont remplis de fluide. Vous devez consulter un ingénieur en structure pour vous assurer que les solives de toit et les colonnes de support peuvent supporter le poids de fonctionnement dynamique, ainsi que les charges supplémentaires dues au vent ou à la neige.
R : Les lavages à l’eau chaude introduisent d’énormes quantités de chaleur latente et d’humidité dans l’espace réfrigéré. Cela provoque une augmentation soudaine de la pression de vapeur, obligeant les évaporateurs et les compresseurs à fonctionner à leur capacité maximale pour éliminer l"humidité et retrouver le point de consigne de température requis.
R : Des coups de liquide se produisent lorsque du réfrigérant liquide non évaporé pénètre dans l"aspiration du compresseur. Étant donné que les liquides sont incompressibles, cela provoque de graves dommages mécaniques, cassant les soupapes, détruisant les pistons et éliminant l"huile lubrifiante essentielle des parois des cylindres.
