Les systèmes de réfrigération OEM commerciaux et industriels sont confrontés à une tension technique constante : trouver l’équilibre entre les performances thermiques de grande capacité, la facilité d’entretien sur le terrain et la longévité du cycle de vie. Les compresseurs entièrement hermétiques, bien que compacts et résistants aux fuites, présentent une sérieuse limitation dans les environnements à forte demande. Leurs coques soudées rendent les réparations internes impossibles, obligeant le remplacement complet du système en cas de défaillance d"un composant. À l’inverse, les systèmes à entraînement ouvert offrent une capacité et une réparabilité considérables, mais introduisent des problèmes persistants d’alignement d’arbre et des fuites de garnitures mécaniques, exigeant une surveillance constante de la maintenance.

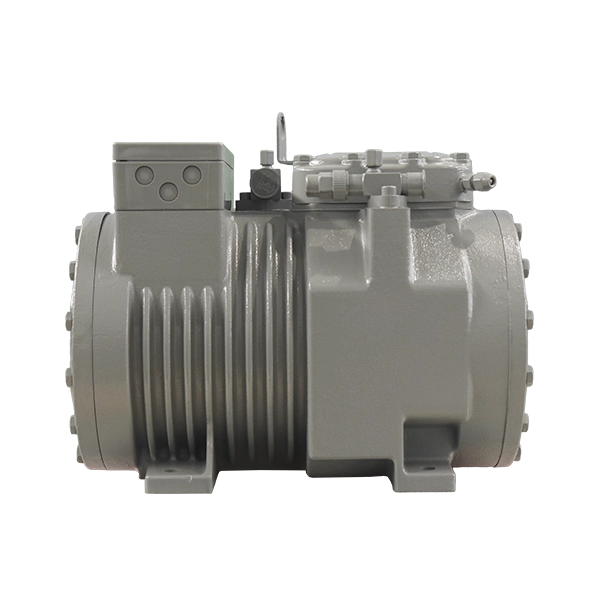

L’ architecture du compresseur semi-hermétique sert de compromis technique. En enfermant le moteur et le compresseur dans un boîtier en fonte boulonné, cette conception élimine les vulnérabilités du joint d'arbre des unités à entraînement ouvert tout en offrant un accès complet aux composants mécaniques et électriques internes. Cet avantage structurel permet aux techniciens de reconstruire les vannes, de remplacer les stators et d’échantillonner l’huile directement sur le terrain. Pour les concepteurs de systèmes OEM, la sélection de la bonne configuration nécessite une évaluation stricte des seuils de capacité, de la variabilité de la charge et des protocoles de gestion thermique pour garantir une fiabilité en service continu.
La facilité d'entretien améliore le retour sur investissement : les boîtiers boulonnés en fonte permettent la reconstruction sur site des vannes, des pistons et des moteurs, réduisant ainsi considérablement les dépenses opérationnelles à long terme par rapport aux alternatives hermétiques.
L'architecture dicte l'application : Le choix entre les conceptions à mouvement alternatif (à piston) et à vis dépend des exigences de capacité, de la variabilité de la charge et des contraintes spatiales.
La gestion thermique est essentielle : étant donné que le moteur est refroidi par les gaz d'aspiration, une ingénierie précise des températures des gaz de retour et un refroidissement supplémentaire sont nécessaires pour éviter une défaillance prématurée du stator.
Préparation à la transition des réfrigérants : les unités semi-hermétiques modernes sont de plus en plus optimisées pour les réfrigérants naturels à haute pression, y compris le CO2 transcritique, ce qui nécessite des conceptions de tuyauterie et de décompression mises à jour.
Les concepteurs de systèmes doivent définir les seuils opérationnels à partir desquels les conceptions semi-hermétiques deviennent techniquement nécessaires. En règle générale, les charges de refroidissement commerciales et industrielles dépassant 5 à 10 HP nécessitent un cadre mécanique robuste. Les applications impliquant la surgélation, la gestion de charge variable ou les cycles continus intensifs dépassent rapidement les limites thermiques et mécaniques des unités hermétiques soudées standard. Dans ces scénarios à forte demande, la capacité à maintenir un fonctionnement continu tout en gérant des différences de pression extrêmes fait de la plate-forme semi-hermétique l"exigence de base pour une architecture système fiable. Vous avez besoin d’un système capable de gérer des charges thermiques massives sans se déformer en fonctionnement continu.
La caractéristique déterminante d’un groupe compresseur semi-hermétique est sa construction boulonnée en fonte. Cette conception permet aux techniciens d'accéder aux composants internes sans violer l'intégrité externe du circuit réfrigérant primaire ni nécessiter de découpe destructrice. Les plaques d'extrémité, les culasses et les carters de stator peuvent être déboulonnés, exposant ainsi la mécanique interne à l'inspection et à la réparation. Cette rigidité structurelle amortit également les vibrations opérationnelles et résiste à des pressions internes plus élevées, fournissant ainsi une base durable pour les racks de réfrigération et les refroidisseurs industriels à grande échelle. Nous le constatons constamment dans les applications sur le terrain où l’isolation des vibrations est primordiale.
Les unités hermétiques fonctionnent selon une stricte réalité de fonctionnement jusqu"à la panne. Lorsqu"une valve se brise ou qu"un enroulement du moteur court-circuite, l"ensemble du compresseur doit être évacué, coupé et mis au rebut. Les conceptions semi-hermétiques permettent une maintenance préventive proactive. Les opérateurs peuvent effectuer un échantillonnage d"huile de routine pour détecter l"usure des roulements, remplacer les plaques de soupape usées avant une panne catastrophique et mettre à niveau les modules de protection du moteur. Cette réparabilité modifie fondamentalement la stratégie de maintenance du remplacement réactif à l"extension planifiée du cycle de vie, garantissant ainsi que l"infrastructure de refroidissement critique reste opérationnelle avec un temps d"arrêt minimal.
Une seule ossature semi-hermétique peut s’adapter à un large spectre d’exigences thermiques. En modifiant le dimensionnement du moteur, la conception des plaques de soupape et les systèmes de lubrification, les équipementiers peuvent déployer ces compresseurs sur des profils de réfrigération basse, moyenne et haute température. De plus, leur construction robuste les rend parfaitement adaptés aux applications de récupération de chaleur et aux cycles de pompes à chaleur réversibles, où le compresseur doit supporter des températures de refoulement élevées et des débits massiques fluctuants sans subir de dommages mécaniques.
Les configurations multicylindres dans un compresseur à piston semi-hermétique permettent un contrôle précis de la capacité. En utilisant des mécanismes de déchargement des cylindres, le compresseur peut désactiver des cylindres spécifiques en réponse à une baisse des charges thermiques. Cela évite les cycles courts et maintient des pressions d’aspiration stables. Les conceptions compactes à 2 et 3 cylindres comblent le fossé entre les petites unités hermétiques et les installations industrielles massives, offrant des solutions évolutives pour les systèmes OEM de faible capacité. Les technologies de vannes avancées, telles que les plaques de style Discus à haute efficacité, offrent une efficacité volumétrique améliorée par rapport aux vannes à clapets standard en minimisant le volume de jeu. Ces unités alternatives conviennent parfaitement aux applications avec des charges très variables, aux supermarchés commerciaux et aux refroidisseurs industriels standard.
Le compresseur à vis semi-hermétique utilise un cycle de compression continu entraîné par des rotors jumelés imbriqués. Cette architecture offre une efficacité volumétrique plus élevée et comporte moins de pièces mobiles que les modèles alternatifs, ce qui réduit considérablement l'usure mécanique à des capacités massives. Les compresseurs à vis excellent dans les environnements nécessitant une congélation industrielle continue et intensive, un stockage frigorifique à grande échelle et dans les applications où de faibles vibrations et un rendement continu élevé sont obligatoires. Leur capacité à gérer de grands volumes de gaz réfrigérant les rend indispensables pour le refroidissement industriel lourd.
Lorsqu"ils comparent les architectures à pistons et à vis, les constructeurs OEM doivent évaluer l"encombrement, les dépenses d"investissement initiales, les profils de bruit et les intervalles de maintenance. Les compresseurs à piston nécessitent généralement un investissement initial inférieur et offrent une efficacité supérieure à charges partielles grâce au déchargement des cylindres. Cependant, ils introduisent des niveaux de vibrations plus élevés et nécessitent un entretien plus fréquent des vannes. Les compresseurs à vis nécessitent un investissement initial plus élevé et occupent un encombrement plus important, mais ils offrent un fonctionnement exceptionnellement fluide, des intervalles de maintenance plus longs et une efficacité supérieure à pleine charge continue. Le point de transition se produit généralement autour de la barre des capacités de 30 à 40 tonnes, où la production continue d"un compresseur à vis commence à dépasser la praticité mécanique des grandes configurations à pistons multicylindres.
Fonctionnalité | Piston (alternatif) | Vis (double rotor) |
|---|---|---|
Plage de capacité | 5 à 40 tonnes | 40+ tonnes |
Variabilité de charge | Excellent (déchargement des cylindres) | Modéré (contrôle par vanne coulissante) |
Fréquence d"entretien | Supérieur (plaques de soupapes, clapets) | Inférieur (moins de pièces mobiles) |
Profil vibratoire | Modéré à élevé | Faible à modéré |
Le passage aux réfrigérants naturels nécessite des renforcements structurels importants au sein d’un compresseur de réfrigération semi-hermétique pour gérer les pressions extrêmes des cycles transcritiques du CO2. Les boîtiers en fonte standard doivent être améliorés en alliages à haute résistance pour résister à des pressions d'arrêt pouvant dépasser 100 bars. Les réalités de l'assemblage de systèmes exigent des stratégies rigoureuses d'atténuation des pressions d'arrêt élevées, un acheminement précis des soupapes de surpression et la mise en œuvre de configurations semi-hermétiques à deux étages pour gérer les taux de compression extrêmes inhérents aux applications de CO2 à très basse température.
L’intégration de réfrigérants A2L à faible PRG introduit des exigences spécifiques en matière de compatibilité des matériaux et de sécurité. Les constructeurs OEM doivent évaluer les joints internes, les joints et les joints toriques pour s"assurer qu"ils ne se dégradent pas lorsqu"ils sont exposés à de nouveaux mélanges synthétiques. De plus, la légère inflammabilité des réfrigérants A2L nécessite des modifications de sécurité électrique dans la boîte à bornes du compresseur pour éviter les sources d"inflammation. Des protocoles appropriés de ventilation et de détection des fuites doivent être intégrés directement dans l’architecture du système environnant.
Les compresseurs semi-hermétiques offrent la durabilité requise pour les solutions climatiques intégrées. Dans les systèmes réversibles, tels que les boucles combinées de chauffage et de refroidissement ou les pompes à chaleur industrielles, le compresseur doit gérer des inversions rapides de pression et de température. La construction robuste en fonte et les plaques de vannes robustes résistent aux chocs thermiques et aux contraintes mécaniques de ces cycles d"inversion, permettant aux équipementiers de répondre à des exigences strictes en matière d"efficacité énergétique grâce à la récupération de la chaleur perdue et à la gestion thermique intégrée.
La lubrification est un point de défaillance critique dans les réseaux de canalisations complexes. La transition vers des réfrigérants modernes nécessite des huiles spécifiques polyolester (POE) ou polyalkylène glycol (PAG), hautement hygroscopiques. Les équipementiers doivent concevoir des stratégies précises de retour d"huile, en utilisant des séparateurs d"huile à haute efficacité et des régulateurs de niveau d"huile actifs, pour garantir qu"une lubrification adéquate atteigne les roulements du compresseur. Le fait de ne pas gérer la migration de l"huile dans les applications à charge variable ou à très basse température entraînera un grippage mécanique rapide.
La plupart des moteurs semi-hermétiques dépendent du gaz d"aspiration de retour pour le refroidissement. Lorsque la vapeur froide du réfrigérant circule sur le stator du moteur avant de pénétrer dans les cylindres, elle absorbe la chaleur électrique. Si la surchauffe d"aspiration n"est pas strictement contrôlée, le gaz de retour peut être trop chaud pour refroidir correctement les enroulements, entraînant une dégradation de l"isolation et un éventuel court-circuit du moteur. A l’inverse, une surchauffe insuffisante risque de provoquer un retour de liquide, qui dilue l’huile et détruit les roulements mécaniques.
Les conceptions classiques de style Copelametic présentent des défis thermiques spécifiques. Les corps massifs en fonte retiennent une chaleur importante et les températures internes critiques doivent être activement gérées. Dans les applications à haute compression ou à basse température, le gaz d"aspiration seul est insuffisant. Les concepteurs de systèmes doivent intégrer des ensembles de ventilateurs de culasse spécialisés ou des modules d"injection directe de liquide pour refroidir les culasses et empêcher l"isolation du stator de se briser sous une charge thermique soutenue.
Des stratégies de refroidissement supplémentaires sont obligatoires dans les applications à basse température où le débit massique de réfrigérant est trop faible pour extraire suffisamment de chaleur du moteur. Les ventilateurs de refroidissement des culasses assurent une convection d"air forcée à travers les culasses. Les modules de refroidissement à la demande injectent des quantités dosées de réfrigérant liquide saturé directement dans la cavité d"aspiration ou dans le cycle de compression intermédiaire, absorbant rapidement la chaleur. Ces interventions sont essentielles pour maintenir des températures de décharge sûres et protéger les enroulements internes du moteur.
Les constructeurs OEM doivent calculer la capacité de refroidissement requise par rapport aux conditions de fonctionnement ambiantes attendues. Cela implique de tracer l"enveloppe opérationnelle du compresseur pour déterminer où un refroidissement supplémentaire devient nécessaire. En évaluant les températures ambiantes maximales, les températures d"évaporation minimales et la surchauffe d"aspiration cible, les ingénieurs peuvent spécifier le matériel de refroidissement auxiliaire approprié pour garantir le respect de la garantie et éviter une défaillance thermique prématurée.
Les unités semi-hermétiques nécessitent un coût d"achat initial plus élevé que les modèles hermétiques soudés standard. Toutefois, ces dépenses d’investissement initiales sont compensées par d’importantes économies opérationnelles à long terme. La possibilité de remplacer une seule plaque de soupape plutôt qu’un compresseur entier modifie fondamentalement la trajectoire financière de l’équipement. Des durées de vie opérationnelles prolongées, grâce à une maintenance de routine et à une réparabilité sur site, garantissent que l"investissement initial produit des performances fiables sur des décennies d"utilisation continue.
L"architecture boulonnée prend en charge un écosystème de remise à neuf robuste. L’approvisionnement en unités semi-hermétiques reconditionnées pour les remplacements sur site est hautement réalisable et abordable. Les transformateurs certifiés démontent le noyau, usinent les cylindres, rembobinent les stators et installent de nouveaux composants d"usure. Ce processus de remise à neuf en boucle fermée réduit les coûts d"acquisition initiaux des pièces de rechange sans sacrifier les normes de garantie OEM ou la fiabilité du système.
Des mesures d’efficacité vérifiables doivent guider la sélection du compresseur. L’efficacité à charge partielle est essentielle, car les systèmes de réfrigération fonctionnent rarement aux conditions de conception optimales tout au long de l’année. L"intégration de variateurs de fréquence (VFD) permet aux compresseurs semi-hermétiques de moduler la vitesse du moteur en fonction de la charge thermique. Cela élimine les pics d"énergie massifs associés aux démarrages difficiles et améliore considérablement le rapport d"efficacité énergétique (EER) global du système OEM.
L"évaluation d"un fournisseur va au-delà des spécifications mécaniques du compresseur. Les constructeurs OEM doivent évaluer la disponibilité des pièces de rechange, l"étendue du support technique pour les défis d"intégration complexes et la structure du programme de garantie. Une chaîne d"approvisionnement fiable garantit que les composants critiques, tels que les plaques de soupapes de remplacement, les huiles POE spécialisées et les modules de protection du moteur, sont facilement disponibles pour assister les techniciens sur le terrain et minimiser les temps d"arrêt du système.
La masse alternative des compresseurs multicylindres génère des vibrations importantes. Les exigences techniques imposent l"utilisation d"isolateurs à ressort robustes ou de patins de montage en élastomère pour découpler le compresseur du châssis du système. Les conduites de refoulement doivent intégrer des amortisseurs de vibrations flexibles, installés parallèlement au vilebrequin, pour absorber les mouvements mécaniques. Le fait de ne pas isoler les vibrations entraîne un écrouissage et éventuellement une rupture du réseau de tuyauterie rigide en cuivre.
La protection du moteur interne nécessite une intégration électrique précise. Les modules avancés de protection du moteur doivent être câblés directement aux thermistances internes intégrées dans les enroulements du stator. Ces modules coupent instantanément le circuit de contrôle si les températures internes dépassent les limites de sécurité. De plus, une protection contre la perte de phase et une surveillance stricte des déséquilibres de tension sont nécessaires pour empêcher le monophasé, qui détruirait rapidement un moteur semi-hermétique.
Les tolérances internes semi-hermétiques sont très sensibles à la contamination du système. Lors de l"assemblage OEM, des protocoles stricts d"élimination de l"humidité et des particules doivent être appliqués. Des aspirateurs profonds, une vérification de la jauge micrométrique et l"installation de filtres déshydrateurs surdimensionnés pour les liquides et les conduites d"aspiration sont obligatoires. Tous les copeaux de cuivre, flux ou humidité résiduels laissés dans la tuyauterie retourneront vers le compresseur, rayant les parois du cylindre, dégradant l"huile POE et provoquant une défaillance mécanique prématurée.
Évacuez le système à un minimum de 500 microns pour garantir que tous les non-condensables et l"humidité sont éliminés.
Installez des filtres déshydrateurs de liquide et de conduite d"aspiration surdimensionnés pour capturer toutes les particules résiduelles du processus de brasage.
Vérifiez les niveaux d"huile dans le carter du compresseur avant le démarrage initial, en ajoutant de l"huile POE ou PAG approuvée si nécessaire.
Effectuez un test de fuite complet en utilisant de l"azote sec à la pression de conception maximale du système.
Configurez le module de protection du moteur et vérifiez que les valeurs de résistance de la thermistance correspondent aux spécifications du fabricant.
Sélectionnez l’architecture de compresseur appropriée en fonction d’exigences opérationnelles strictes. Alors que les compresseurs semi-hermétiques nécessitent un investissement initial plus élevé et une gestion thermique rigoureuse, leur réparabilité inégalée et leur contrôle précis de la capacité les rendent indispensables pour les applications de refroidissement commerciales et industrielles critiques.
Collaborez directement avec les ingénieurs d"application pour effectuer des calculs de charge thermique personnalisés en fonction de vos conditions ambiantes spécifiques.
Demandez des modèles CAO 3D détaillés pour valider les empreintes spatiales et l"alignement de la tuyauterie dans le châssis du système.
Lancez des tests rigoureux de prototypes dans des conditions ambiantes extrêmes pour vérifier l’efficacité des modules de refroidissement supplémentaires.
Mettez en œuvre des systèmes de protection de moteur intégrés et vérifiez les protections contre la perte de phase avant le déploiement sur le terrain.
R : Un compresseur hermétique est doté d"une coque en acier soudée en permanence, ce qui rend les réparations internes impossibles ; en cas de panne, l"ensemble de l"unité est remplacé. Un compresseur semi-hermétique utilise un boîtier en fonte boulonné, permettant aux techniciens d"ouvrir l"unité sur le terrain pour reconstruire les vannes, remplacer les moteurs et effectuer une maintenance préventive.
R : Les pannes de moteur sont évitées grâce à une gestion stricte des températures des gaz d"aspiration, car le réfrigérant de retour refroidit le stator. Pour les applications à basse température, le respect des normes de gestion thermique nécessite l"installation de ventilateurs de refroidissement de tête supplémentaires ou de modules d"injection de liquide pour empêcher l"isolation de surchauffer et de court-circuiter.
R : Les compresseurs à piston sont spécifiés pour des capacités généralement inférieures à 40 tonnes et des applications avec des charges très variables. Leurs configurations multi-cylindres permettent un contrôle précis de la capacité via le déchargement des cylindres, maintenant ainsi l"efficacité dans des conditions de charge partielle où les compresseurs à vis peuvent être moins efficaces.
R : Oui, les compresseurs semi-hermétiques modernes sont hautement compatibles avec le CO2. Cependant, ils nécessitent des modèles transcritiques à haute pression spécialisés construits avec des alliages de fonte ou d"acier renforcés, des configurations de compression à deux étages pour des rapports de pression extrêmes et une lubrification spécifique au polyolester (POE) pour gérer les propriétés uniques du R-744.
R : Avec une gestion thermique appropriée et une alimentation électrique propre, un compresseur semi-hermétique peut fonctionner de manière fiable pendant 15 à 20 ans. Étant donné que les composants d"usure interne tels que les plaques de soupape, les roulements et les pompes à huile peuvent être remplacés lors de l"entretien de routine, leur durée de vie peut être prolongée indéfiniment par rapport aux unités hermétiques jetables.
R : Oui, les VFD sont fréquemment intégrés pour moduler la capacité et améliorer l’efficacité. Cependant, les équipementiers doivent s"assurer que le compresseur maintient un seuil de vitesse minimum pour garantir un retour d"huile et un débit massique adéquats pour le refroidissement du moteur, ce qui nécessite souvent des systèmes de gestion d"huile spécialisés pour éviter le manque de roulements à basse fréquence.
R : Absolument. Leur construction robuste en fonte et leurs valves internes robustes les rendent très durables sous des contraintes thermiques extrêmes. Cela leur permet de fonctionner efficacement dans les systèmes de pompes à chaleur réversibles et les boucles de récupération de chaleur perdue, capturant les gaz d"évacuation à haute température pour répondre aux mandats intégrés d"efficacité énergétique.
