La compression en un seul étage est confrontée à des limites thermodynamiques strictes. À mesure que les rapports de pression augmentent, les températures de refoulement augmentent rapidement. Cela entraîne des baisses exponentielles de l’efficacité volumétrique et de graves contraintes mécaniques sur les composants internes. Les installations nécessitant une réfrigération au gaz à haute pression ou à ultra basse température souffrent souvent d’une consommation d’énergie excessive. Ils sont également confrontés à de fréquentes pannes de soupapes, à des joints de culasse grillés et à des pannes de lubrifiant lorsqu"ils poussent les systèmes à un étage au-delà de leurs paramètres de conception optimaux.

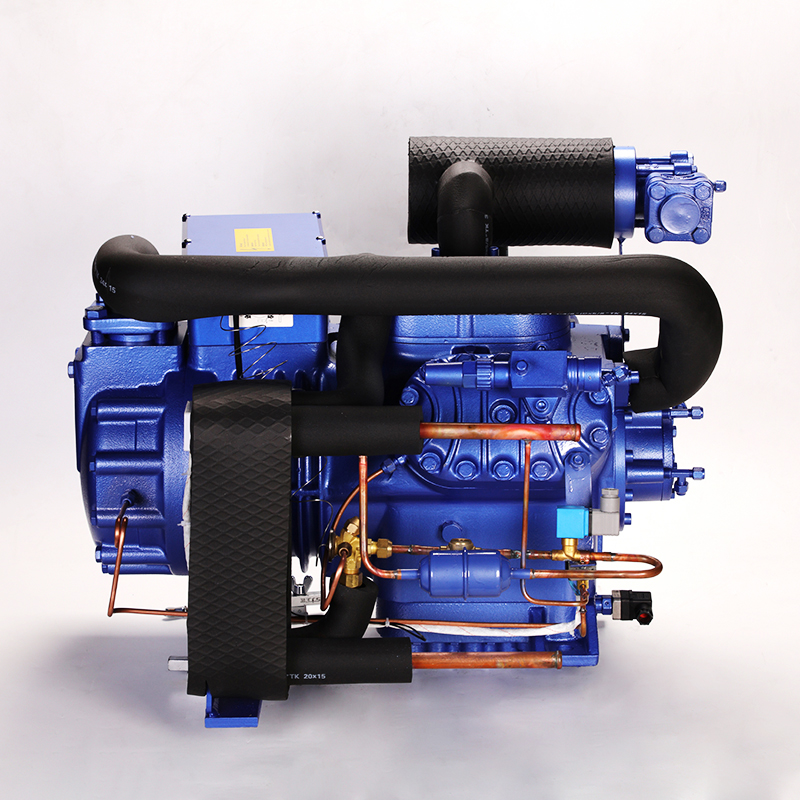

L'introduction d'un refroidisseur intermédiaire entre les étages de compression modifie fondamentalement le cycle thermodynamique. L'élimination de la chaleur à mi-cycle protège les composants internes et réduit le travail mécanique total requis par le moteur. Ce guide explique le fonctionnement du refroidissement intermédiaire dans un compresseur alternatif à deux étages . Nous évaluons les avantages mécaniques, les compromis opérationnels et les critères de spécification de ces systèmes dans les applications industrielles lourdes, garantissant ainsi que vous pouvez concevoir un système qui fonctionne de manière fiable dans des conditions exigeantes.
Optimisation thermodynamique : le refroidissement intermédiaire élimine la chaleur sensible entre les étages basse pression (LP) et haute pression (HP), rapprochant ainsi le processus de la compression isotherme idéale et réduisant considérablement les besoins totaux en puissance de freinage.
Longévité mécanique : en abaissant la température d"entrée de l"étage HP, le refroidissement intermédiaire empêche les températures de décharge de dépasser les limites de dégradation thermique des huiles lubrifiantes et des composants d"étanchéité internes.
Efficacité volumétrique : la division du rapport de pression sur deux étages minimise l"expansion du volume de dégagement du gaz, permettant au compresseur de déplacer plus de masse par course.
Spécificité de l"application : Les dépenses d"investissement supplémentaires des systèmes à deux étages à refroidissement intermédiaire se justifient principalement dans les scénarios à taux de compression élevé, tels que les systèmes d"air industriels lourds ou les applications de compresseurs alternatifs à basse température.
Comprendre le flux physique du gaz à travers un système à plusieurs étages est essentiel pour un fonctionnement et un dépannage corrects. L"architecture de base d"une unité à deux étages repose sur une compression séquentielle séparée par un échange thermique actif. Le gaz entre par l’entrée d’aspiration et remplit la bouteille basse pression (LP). Le piston BP comprime ce gaz à une pression intermédiaire. Cette compression initiale génère une chaleur importante, poussant souvent la température du gaz bien au-dessus de 250°F en fonction du rapport thermique spécifique du gaz. Le gaz chaud s"évacue ensuite de la bouteille de GPL et s"écoule directement dans l"échangeur de chaleur du refroidisseur intermédiaire.
Le refroidisseur intermédiaire sert de pont critique entre les étages. Qu"il soit refroidi par air avec un ventilateur à tirage forcé ou refroidi par eau via un échangeur de chaleur à calandre et tubes, sa fonction principale est de ramener la température du gaz à des conditions proches de la température ambiante. Le refroidissement du gaz augmente sa densité et réduit son volume spécifique. Le gaz dense et refroidi entre ensuite dans le cylindre haute pression (HP). Le piston HP comprime ce gaz dense jusqu"à la pression de refoulement finale. Sans le refroidisseur intermédiaire, le cylindre HP aspirerait du gaz chaud et détendu, ce qui réduirait considérablement l"efficacité du système et amènerait la température de décharge finale à dépasser le point de fusion des joints synthétiques standard.
La séparation de l"humidité représente une fonction secondaire essentielle du refroidisseur intermédiaire. Le refroidissement de l"air comprimé ou du gaz de procédé force la vapeur d"eau et les hydrocarbures lourds à se condenser hors du flux gazeux. Les refroidisseurs intermédiaires sont dotés de séparateurs d"humidité intégrés et de pièges mécaniques. Ces composants capturent et évacuent automatiquement les liquides condensés. L"élimination du liquide évite les coups hydrauliques catastrophiques dans l"étage HP, qui peuvent facilement plier les bielles ou briser les clapets. Il garantit également que le gaz comprimé de haute pureté atteint les équipements en aval.
Cette architecture s’adapte efficacement à une forte demande industrielle. Les installations s'appuient sur cette conception lorsqu'elles spécifient un compresseur alternatif de grande capacité . Il permet des débits massiques massifs à des pressions élevées. Les opérateurs évitent les limites thermiques catastrophiques tout en maintenant des cycles de production continus dans les raffineries, les usines chimiques et les installations de fabrication à grande échelle.
Le refroidissement intermédiaire rapproche le cycle de compression de la compression isotherme idéale. Sur un diagramme pression-volume (PV), la compression adiabatique (isentropique) suit une courbe raide. La compression isotherme suit une courbe moins profonde, nécessitant moins de travail total. Le refroidissement intermédiaire divise la courbe adiabatique en deux étapes plus petites. Le processus de refroidissement déplace le point de départ de la deuxième étape vers la gauche sur le diagramme PV. La zone ombrée entre la courbe adiabatique à un étage et la courbe à deux étages représente les économies de puissance directes au niveau de l"arbre du moteur.
Le refroidissement du gaz réduit son volume physique. L"étage HP nécessite beaucoup moins de travail mécanique (kW/CFM ou kW/TR) pour atteindre la pression de refoulement finale. Le déplacement d’un gaz dense nécessite moins d’énergie que le déplacement d’un gaz chaud et expansé. Ce principe thermodynamique fondamental permet de réaliser des économies d"énergie substantielles tout au long du cycle de vie de l"équipement, réduisant directement la consommation d"ampérage du moteur d"entraînement principal.
Les ingénieurs calculent la pression théorique optimale entre les étages pour minimiser le travail de compression. La pression intermédiaire optimale est égale à la moyenne géométrique des pressions d’aspiration et de refoulement. Cependant, les applications du monde réel nécessitent des ajustements. Les ingénieurs doivent tenir compte de la chute de pression réelle à travers la tuyauterie et les ailettes du refroidisseur intermédiaire. L"équilibre entre cette chute de pression et l"efficacité du refroidissement détermine la conception du rapport d"étage final. Si le refroidisseur intermédiaire est sous-dimensionné, la chute de pression annulera les économies de puissance réalisées grâce au refroidissement du gaz.
Le volume libre a un impact important sur les performances du compresseur à des rapports de pression élevés. Les pistons ne peuvent pas toucher la culasse ; une petite poche de gaz reste toujours emprisonnée en haut de la course pour éviter une collision mécanique. Dans un système à un étage, une pression de refoulement élevée force ce gaz piégé à se dilater profondément dans la course d"aspiration. Cette réexpansion empêche le nouveau gaz d"aspiration d"entrer dans le cylindre jusqu"à ce que la pression interne descende en dessous de la pression de la conduite d"aspiration.
Un système à plusieurs étages répartit le rapport de pression total sur plusieurs cylindres. Un ratio total de 9 : 1 devient deux ratios distincts de 3 : 1. La réduction du rapport de pression dans chaque cylindre réduit considérablement les pénalités d"expansion du jeu. Le gaz piégé se dilate moins, ce qui permet à la soupape d"admission de s"ouvrir plus tôt au cours de la course. Les cylindres LP et HP aspirent plus de gaz frais par course, maximisant ainsi le déplacement physique de la machine.
La réduction de la différence de pression sur chaque étage individuel limite les fuites de gaz internes. Des différentiels de pression élevés forcent le gaz à dépasser les segments de piston et les vannes fermées. Ce souffle gaspille de l’énergie et réduit la capacité. Des rapports d"étage inférieurs minimisent ces fuites, maximisant le débit volumétrique net de la machine et réduisant l"usure des segments de compression.
Les huiles pour compresseurs standard se dégradent rapidement à des températures extrêmes. La viscosité diminue et l"huile commence à se vernir ou à se carboniser au-dessus de 150°C (300°F). La compression en un seul étage à des pressions élevées dépasse facilement ces limites. L"intercooling empêche la décharge HP d"atteindre des seuils thermiques dangereux. Une huile propre et stable assure une lubrification adéquate des parois du cylindre, des axes de poignet et des roulements principaux.
La fatigue thermique détruit les composants internes du compresseur. Les soupapes à clapets, les soupapes à anneau, les segments de piston et les garnitures de tige tombent en panne prématurément sous une chaleur extrême. La diminution des températures de fonctionnement prolonge les intervalles de maintenance. Les mécaniciens passent moins de temps à remplacer les vannes déformées et les joints fragiles, ce qui permet à la machine de fonctionner plus longtemps.
Les gaz de procédé réagissent souvent mal aux températures élevées. Le maintien des températures basses empêche la fissuration thermique ou la polymérisation des gaz réactifs. Il protège également les récepteurs, les filtres et la tuyauterie en aval des contraintes de dilatation thermique excessives. Le gaz d"évacuation du refroidisseur empêche la déformation des tuyaux en aval, les défaillances des joints et la dégradation des éléments filtrants coalescents.
Les normes de sécurité industrielle imposent des températures de décharge maximales autorisées strictes. Les températures élevées dans les systèmes d’air comprimé créent de graves risques d’auto-inflammation. Le transfert d"huile combiné à une chaleur extrême peut provoquer des incendies catastrophiques du récepteur. Le refroidissement intermédiaire atténue ces risques et garantit le respect des réglementations de sécurité des installations.
La congélation industrielle nécessite un équipement spécialisé. Les systèmes à l'ammoniac ou au CO2 fonctionnant à -40°C (-40°F) ou moins nécessitent des augmentations de pression massives de l'évaporateur au condenseur. Les compresseurs à un étage ne peuvent pas gérer ces montées extrêmes sans surchauffer et subir de graves pertes de capacité. Un compresseur alternatif basse température repose entièrement sur une architecture à deux étages pour fonctionner de manière fiable dans les applications de surgélation et de stockage frigorifique.
Les systèmes de réfrigération utilisent des méthodes de refroidissement intermédiaire uniques par rapport aux compresseurs d"air standard. Le refroidissement intermédiaire implique souvent une injection de liquide ou un réservoir flash dédié. Ce désurchauffeur intermédiaire refroidit le gaz de décharge de l"étage BP en injectant une petite quantité de réfrigérant liquide. Il sous-refroidit également le réfrigérant liquide alimentant l’évaporateur principal. Le liquide sous-refroidi offre une capacité de réfrigération considérablement plus élevée par livre de débit massique, augmentant ainsi le coefficient de performance (COP) global du système.

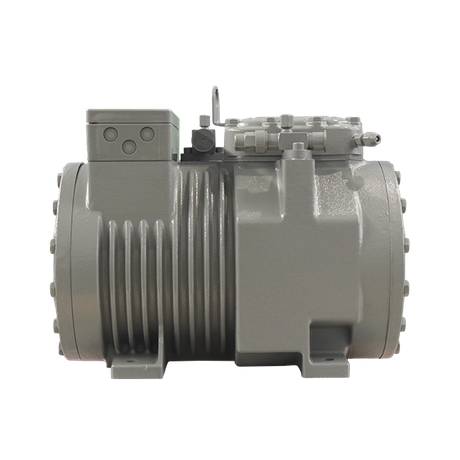

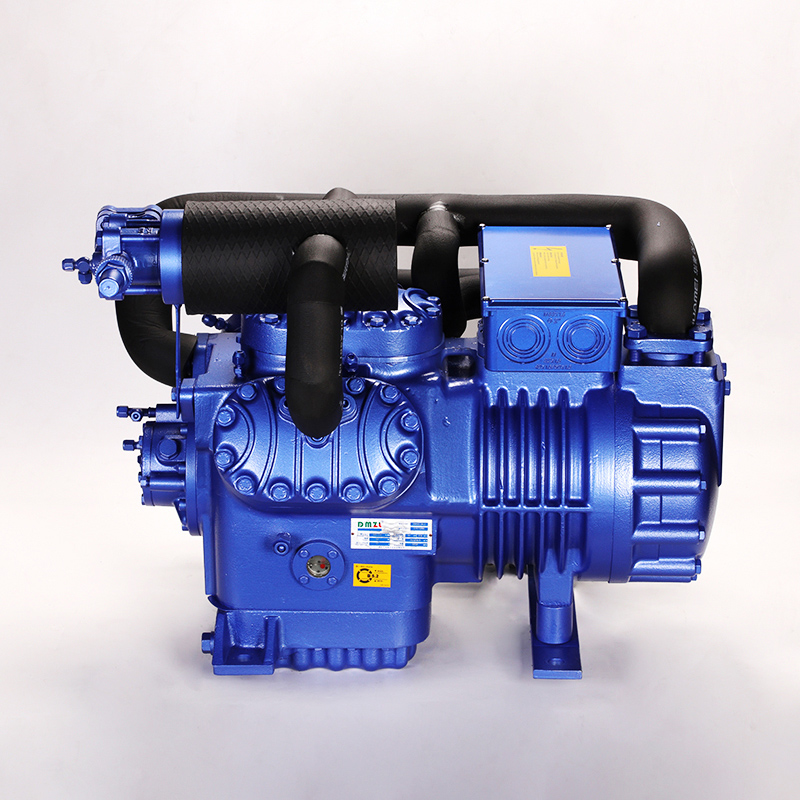

La réfrigération commerciale et les environnements contrôlés utilisent fréquemment des conceptions semi-hermétiques. Les chambres d'essais environnementaux, les entrepôts frigorifiques pharmaceutiques et les rayonnages de supermarchés nécessitent un contrôle précis de la température sans risque de fuite de réfrigérant. Un compresseur semi-hermétique à deux étages enferme le moteur et le compresseur dans un seul récipient sous pression. Cela élimine les fuites du joint d’arbre, ce qui le rend idéal pour les environnements critiques où le confinement des gaz est obligatoire.
Le refroidissement du moteur présente un défi unique dans les conceptions semi-hermétiques. Le gaz d"aspiration refroidit généralement le moteur électrique interne avant d"entrer dans les cylindres. Le fonctionnement sous des taux de compression élevés ou sous un vide poussé réduit le débit massique de gaz de refroidissement. Le refroidissement intermédiaire interagit avec le circuit de refroidissement du moteur pour garantir que les enroulements ne surchauffent pas. Un étagement approprié maintient le moteur dans des limites thermiques sûres pendant le fonctionnement continu en surgélation, évitant ainsi les grillages du stator.
Les systèmes à deux étages nécessitent des dépenses d’investissement initiales plus élevées. Les acheteurs paient pour des cylindres supplémentaires, des échangeurs de chaleur de refroidisseur intermédiaire, des canalisations d"interconnexion et des séparateurs d"humidité. Des systèmes de contrôle complexes et une isolation vibratoire supplémentaire s"ajoutent au prix d"achat initial. Les directeurs d"usine doivent justifier cet investissement initial par des avantages opérationnels et des économies d"énergie à long terme.
Le retour sur investissement sur le cycle de vie justifie le coût initial plus élevé. Les économies d’énergie réduisent directement les dépenses de fonctionnement mensuelles. La diminution des contraintes mécaniques réduit les temps d"arrêt pour maintenance et la consommation de pièces de rechange sur un cycle de vie de 10 à 20 ans. Les installations fonctionnant en continu à des taux de pression élevés récupèrent rapidement la prime initiale grâce à des factures de services publics inférieures et à moins de pannes catastrophiques.
Un bon dimensionnement du refroidisseur intermédiaire dicte le succès du système. Un refroidisseur intermédiaire sous-dimensionné crée une chute de pression excessive entre les étages. Le cylindre HP doit alors travailler plus fort pour aspirer le gaz à travers la restriction. Cette pénalité de chute de pression peut annuler complètement les économies d’énergie thermodynamique de la compression à deux étages. Les ingénieurs doivent spécifier des échangeurs de chaleur avec une zone d"écoulement adéquate et une restriction minimale.
Différents fluides de refroidissement nécessitent des routines de maintenance spécifiques. Les refroidisseurs intermédiaires refroidis par eau souffrent de tartre minéral et de corrosion interne. Les opérateurs doivent nettoyer périodiquement les tubes chimiquement pour maintenir l’efficacité du transfert de chaleur. Les refroidisseurs intermédiaires refroidis par air dépendent fortement des températures ambiantes. La poussière et les débris encrassent les ailettes externes. Les mécaniciens doivent régulièrement laver sous pression les ailettes refroidies par air pour maintenir les températures d"approche de conception.
Les compresseurs multi-étages occupent une empreinte physique plus importante. Les refroidisseurs intermédiaires, les amortisseurs de pulsations et les lourdes tuyauteries d"interconnexion nécessitent un espace au sol important. Les planificateurs des installations doivent allouer un espace suffisant pour l’accès à la maintenance. Tirer des faisceaux de tubes de refroidisseur intermédiaire nécessite un espace libre autour du patin du compresseur, ce qui doit être pris en compte dans la disposition de la salle mécanique.
Les machines alternatives complexes à plusieurs étages génèrent des harmoniques de vibration distinctes. Des forces lourdes et déséquilibrées se propagent à travers le patin. Les installations nécessitent des fondations structurelles robustes. Les ingénieurs spécifient des blocs d"inertie en béton isolés pour gérer les vibrations et éviter la fatigue structurelle de la tuyauterie des installations environnantes et des supports du bâtiment.
Les normes industrielles définissent des seuils clairs pour passer d’une compression à un étage à une compression à deux étages. Pour l"air industriel standard, les ingénieurs imposent deux étages lorsque le taux de compression dépasse 5:1 ou 6:1. En réfrigération, des augmentations de température spécifiques dictent la transition. Pousser une unité à un étage au-delà de ces seuils garantit une défaillance mécanique prématurée, une huile carbonisée et un gaspillage d"énergie.
L’analyse du profil de charge des installations est essentielle. Les opérations continues à charge de base justifient facilement l’investissement dans des systèmes de refroidissement intermédiaire. Les cycles de service intermittents et très variables peuvent ne pas accumuler suffisamment d’heures de fonctionnement pour obtenir un retour sur investissement rapide. Les ingénieurs doivent profiler la demande volumétrique exacte avant de spécifier le nombre d’étapes.
La sélection du bon type de refroidisseur intermédiaire dépend entièrement des conditions du site. La disponibilité de l’eau, les températures ambiantes et les capacités de maintenance déterminent la décision. Le tableau ci-dessous présente les principaux critères de sélection des installations industrielles.
Milieu de refroidissement | Avantage principal | Principale limite | Application idéale |
|---|---|---|---|
Refroidi par air | Aucune eau de service requise ; complexité d"installation réduite. | L"efficacité du refroidissement diminue considérablement à des températures ambiantes élevées. | Sites isolés, installations extérieures, zones de pénurie d"eau. |
Refroidi à l"eau | Transfert de chaleur supérieur ; températures d"approche serrées. | Nécessite des tours de refroidissement, des pompes et un traitement de l"eau. | Installations industrielles lourdes, salles mécaniques intérieures, service continu. |
Une gestion efficace des condensats protège l’ensemble du système. Les refroidisseurs intermédiaires génèrent un volume de liquide important lorsque le gaz refroidit en dessous de son point de rosée. Les spécifications doivent inclure des vannes de vidange automatisées et sans perte. La séparation de l’humidité à haute efficacité n’est pas négociable. Il protège l’étage HP de l’ingestion catastrophique de liquide et maintient la fiabilité du processus.
Le maintien d’un système à deux étages nécessite le strict respect des protocoles mécaniques. Les techniciens sur le terrain doivent surveiller des paramètres spécifiques pour garantir le bon fonctionnement du refroidisseur intermédiaire.
Surveillez quotidiennement la pression entre les étages pour détecter les défaillances de la vanne HP ou les blocages du refroidisseur intermédiaire.
Enregistrez les températures d"approche sur le refroidisseur intermédiaire pour identifier l"encrassement des ailettes ou des tubes.
Testez les purges de condensats automatisées chaque semaine pour vous assurer que le liquide ne s"infiltre pas dans le cylindre HP.
Échantillonnez l’huile du compresseur tous les trimestres pour vérifier s’il y a une panne thermique ou une contamination par l’humidité.
Inspectez les vannes LP et HP lors des arrêts programmés pour détecter la fatigue avant une panne catastrophique.
Vérifiez les températures de refoulement actuelles de votre compresseur mono-étage pour identifier les risques de stress thermique.
Calculez le rapport de pression exact de votre procédé pour déterminer s"il dépasse le seuil de sécurité en une seule étape de 6:1.
Effectuez une analyse énergétique du cycle de vie en comparant la consommation électrique des options à un étage par rapport aux options à deux étages.
Évaluez la capacité en eau de refroidissement de votre installation avant de spécifier un système de refroidisseur intermédiaire refroidi par eau.
R : L"objectif principal est d"éliminer la chaleur sensible du gaz entre les étapes de compression. Cela abaisse la température du gaz, augmente sa densité et réduit le travail mécanique requis par le cylindre haute pression. Cela empêche également la température de décharge finale de dépasser les limites mécaniques de sécurité.
R : Le refroidissement du gaz réduit son volume spécifique. Le piston haute pression pousse un gaz plus dense et plus froid plutôt qu"un gaz chaud et détendu. Déplacer moins de volume nécessite moins de puissance de freinage, ce qui rapproche le cycle thermodynamique de la compression isotherme idéale et permet d"économiser une énergie significative.
R : Les normes de l"industrie imposent généralement la transition vers un compresseur à deux étages lorsque le taux de compression total dépasse 5:1 ou 6:1. Faire fonctionner un compresseur à un étage au-delà de ce rapport entraîne de graves contraintes thermiques, une dégradation de l"huile et des baisses drastiques de l"efficacité volumétrique.
R : Si le refroidisseur intermédiaire est encrassé, le transfert de chaleur diminue. L"étage haute pression ingère des gaz chauds, ce qui entraîne des températures de décharge finales extrêmes. Cela provoque la carbonisation de l’huile lubrifiante, endommage les vannes internes, fait fondre les joints et augmente considérablement la consommation électrique du compresseur.
R : Oui. Ils sont spécialement conçus pour les applications à très basse température telles que les tests environnementaux et le stockage pharmaceutique. La conception à deux étages gère les augmentations de pression massives requises par les réfrigérants à basse température sans surchauffer le moteur électrique interne ou les vannes du compresseur.
R : Le refroidissement du gaz comprimé force la vapeur d"eau et les aérosols d"huile à se condenser en liquide. Si ce liquide pénètre dans le cylindre haute pression, il provoque un choc hydraulique (coups) qui peut briser les soupapes et plier les bielles. Les séparateurs captent et évacuent ce liquide en toute sécurité.
