Quelle plage de pression d’aspiration permet une compression stable des vis ?

Dans la réfrigération industrielle et la compression de gaz à usage intensif, la stabilité du cycle de compression est fondamentalement dictée par la précision de la pression d"aspiration. Un fonctionnement en dehors de l’enveloppe de pression d’aspiration spécifiée par le fabricant entraîne des défaillances mécaniques en cascade. Ces pannes vont de la formation de mousse d"huile et d"un refroidissement inadéquat du moteur aux dommages catastrophiques du rotor dus aux coups de liquide ou aux températures de décharge excessives. L"établissement de la plage de pression d"aspiration correcte nécessite d"évaluer l"application thermique spécifique, le réfrigérant utilisé et la conception mécanique du compresseur. Ce guide explique comment déterminer les paramètres d"aspiration optimaux, évaluer les exigences d"étagement, minimiser les fluctuations de pression pour une consommation d"énergie optimale et atténuer les risques opérationnels liés à la pression pour les applications à service continu. Nous examinerons les données pratiques sur le terrain, les tolérances mécaniques et les contrôles du système pour vous aider à assurer le bon fonctionnement de votre équipement et à éviter les temps d"arrêt imprévus.

• L"application dicte la plage : La pression d"aspiration optimale n"est pas un nombre statique ; il s"agit d"une plage dynamique déterminée par la température d"aspiration saturée (SST) requise pour les applications à moyenne ou basse température.

• Efficacité et service continu : la minimisation des fluctuations de la pression d"aspiration conduit directement à une efficacité volumétrique améliorée, à une consommation d"énergie réduite et à un fonctionnement continu plus silencieux et plus fiable.

• Limites du taux de compression : les compresseurs à un étage perdent leur efficacité volumétrique et leur stabilité à mesure que la pression d"aspiration chute ; les différentiels extrêmes nécessitent des solutions en plusieurs étapes.

• Risques thermiques et de lubrification : une faible pression d"aspiration prive le compresseur de débit massique, entraînant une surchauffe du moteur et un entraînement d"huile, tandis qu"une pression d"aspiration trop élevée risque de surcharger le moteur et de refouler du liquide.

• Les contrôles du système sont obligatoires : une compression stable nécessite une régulation active via des vannes à tiroir, des entraînements à fréquence variable (VFD) et des accumulateurs d"aspiration pour gérer les changements de charge transitoires et recycler le gaz en toute sécurité.

Le rôle de la pression d"aspiration dans la stabilité de la compression des vis

Mécanique de l"admission de gaz et de l"engagement du rotor

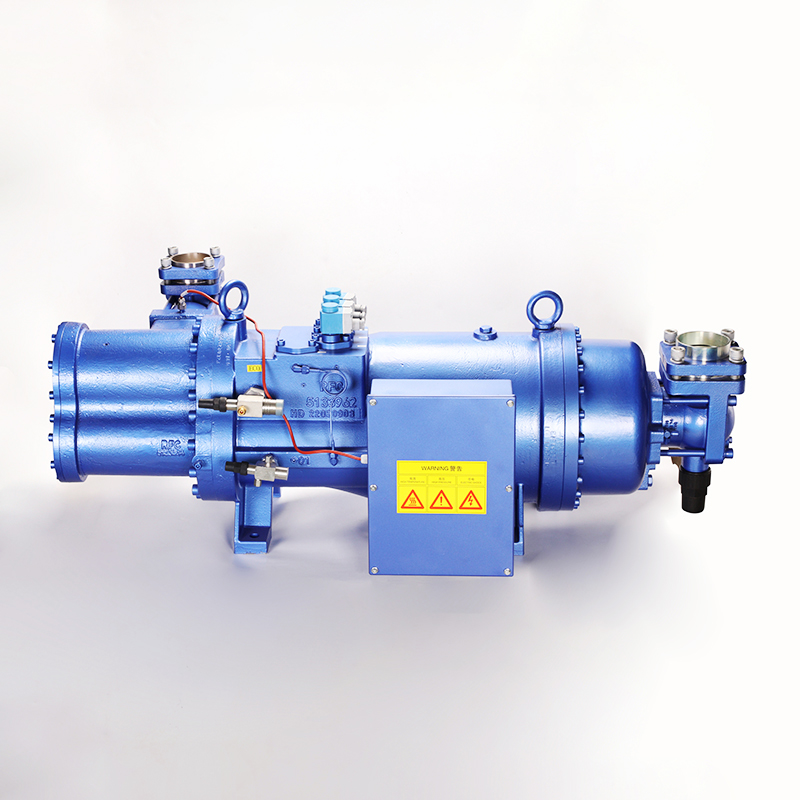

Le cycle de compression dans un compresseur à vis semi-hermétique commence au moment exact où le gaz réfrigérant entre dans l’orifice d’aspiration. Lorsque les rotors mâles et femelles se détachent, ils créent un vide qui attire le gaz dans les espaces interlobaires. Le volume de cet espace est fixé par la géométrie physique des rotors et du lourd boîtier du compresseur en fonte. Étant donné que le volume physique balayé reste constant à chaque rotation, la masse réelle du réfrigérant aspiré dans le compresseur dépend entièrement de la densité du gaz aspiré. La pression d’aspiration dicte directement cette densité.

Lorsque la pression d"aspiration reste stable et correspond aux paramètres de conception de l"installation, les espaces interlobaires se remplissent d"une masse prévisible de réfrigérant. À mesure que les rotors continuent de tourner, l"orifice d"aspiration se ferme. L"action d"engrènement des lobes réduit progressivement le volume du gaz piégé, entraînant la pression vers le haut jusqu"à ce qu"elle atteigne l"orifice de décharge. Si la pression d"aspiration fluctue, le débit massique varie de manière erratique. Cette incohérence perturbe l"équilibre thermodynamique de l"ensemble du cycle de compression, entraînant une forte baisse du rendement volumétrique. Une pression d"aspiration stable garantit que les rotors s"engagent avec une charge de gaz constante. Cela évite les vibrations mécaniques, réduit l"usure des roulements et garantit une application uniforme du couple sur l"arbre d"entraînement.

Critères de réussite pour la régulation de la pression

Atteindre la stabilité de la compression des vis nécessite de répondre à des critères opérationnels stricts en usine. L"exigence de base est de maintenir un débit massique constant qui correspond parfaitement à la demande de refroidissement de l"évaporateur. Cette cohérence garantit des températures de décharge prévisibles. La chaleur excessive de décharge décompose l’huile du compresseur, carbonise les vannes internes et endommage les joints internes. Une pression d"aspiration stable aide également à maintenir la différence de pression requise entre le côté haut et le côté bas du système. Ce différentiel entraîne la circulation d"huile interne nécessaire à la lubrification des roulements du rotor et à l"étanchéité des espaces microscopiques entre les lobes d"engrènement.

Les concepteurs de systèmes et les techniciens sur le terrain doivent tenir compte des chutes de pression dans les composants auxiliaires. Les normes industrielles imposent que la chute de pression maximale autorisée dans les filtres d"aspiration, les vannes d"isolement et les grandes vannes de décharge doit rester inférieure à 0,5 bar (environ 7 psi). Le dépassement de ce seuil oblige le compresseur à travailler plus fort pour aspirer du gaz. Cela réduit artificiellement la pression d"aspiration à l"entrée et dégrade gravement l"efficacité globale. La minimisation de ces fluctuations de pression d"aspiration réduit les vibrations mécaniques sur l"ensemble du réseau de tuyauterie. Vous obtenez un fonctionnement plus silencieux et prolongez considérablement la durée de vie opérationnelle du compresseur dans des environnements exigeants.

Pour vérifier que votre système répond à ces critères de réussite, les techniciens doivent suivre un protocole de mesure strict :

1. Connectez des collecteurs de pression numériques calibrés directement à la sortie de l’évaporateur pour établir la pression d’aspiration de base.

2. Fixez un deuxième jeu de jauges à la vanne de service d"aspiration située directement sur le corps du compresseur.

3. Enregistrez les relevés de pression simultanément pendant que le compresseur fonctionne à 100 % de sa capacité à pleine charge.

4. Calculez la différence de pression entre les deux points. Si la chute dépasse 7 psi, inspectez les noyaux du filtre déshydrateur de la conduite d"aspiration pour déceler toute restriction.

5. Vérifiez que la taille de la conduite d"aspiration correspond aux recommandations du fabricant concernant la vitesse spécifique du réfrigérant et le débit massique.

Évaluation de la pression d"aspiration en fonction de la température d"application

Exigences du compresseur à vis semi-hermétique à température moyenne

Les applications de réfrigération à moyenne température fonctionnent dans des plages spécifiques de température d'aspiration saturée (SST). Vous trouvez généralement ces systèmes dans les entrepôts frigorifiques, les usines de transformation de la viande et les refroidisseurs CVC à grande échelle. En fonction du réfrigérant spécifique utilisé, un compresseur à vis semi-hermétique à moyenne température voit généralement des pressions d'aspiration correspondant à un SST de +20°F à +40°F (-6°C à +4°C). Travailler dans cette plage de pression d’aspiration relativement élevée présente des avantages mécaniques uniques et des défis d’ingénierie spécifiques.

La principale considération dans les applications à moyenne température est la gestion de la charge du moteur. Des pressions d’aspiration plus élevées équivalent à une densité de gaz d’aspiration plus élevée. Cette haute densité assure un excellent refroidissement des enroulements semi-hermétiques du moteur. Cependant, cela signifie également que le compresseur déplace une quantité massive de réfrigérant par rotation. Ce débit massique élevé nécessite un dimensionnement robuste du moteur pour éviter les surcharges d"ampérage pendant les périodes de pointe de demande, comme un pull-down à chaud après un lavage d"installation. Des mécanismes de contrôle de capacité standard, tels que des vannes à tiroir mécaniques, modulent la puissance du compresseur. Ils maintiennent une pression d"aspiration stable et optimisent la consommation d"énergie car la charge thermique sur l"évaporateur fluctue tout au long de la journée.

Les ingénieurs de terrain doivent prêter une attention particulière à l"étalonnage des vannes à tiroir dans ces configurations à température moyenne. Si le tiroir réagit trop lentement aux changements de charge, la pression d"aspiration chutera inutilement, provoquant un cycle court du système. A l’inverse, s’il réagit trop rapidement, il peut provoquer une chasse de pression, conduisant à un fonctionnement instable du détendeur. Un réglage correct de la boucle PID dans le contrôleur central évite ces problèmes et maintient la pression d"aspiration verrouillée sur le point de consigne.

Exigences du compresseur à vis semi hermétique à basse température

Les applications de surgélation, de surgélation et d’entreposage frigorifique pharmaceutique fonctionnent dans des conditions thermodynamiques très différentes. Un compresseur à vis semi-hermétique basse température doit gérer des pressions d'aspiration correspondant à une plage SST de -40°F à -10°F (-40°C à -23°C). À ces pressions extrêmement basses, la densité du gaz réfrigérant est considérablement réduite. Cela crée une condition permanente de faible débit massique.

Ce faible débit massique introduit des défis opérationnels importants du côté mécanique. Les conceptions semi-hermétiques dépendent fortement du gaz d’aspiration entrant pour refroidir le moteur électrique interne. Le gaz mince et de faible densité offre très peu de capacité de refroidissement. Ce manque de refroidissement expose le moteur à un risque élevé de surchauffe, en particulier lors de cycles de fonctionnement prolongés. Pour contrer cela, les compresseurs à vis basse température nécessitent souvent l"intégration d"économiseurs.

Un circuit économiseur introduit une partie de liquide sous-refroidi ou de vapeur à pression intermédiaire directement dans la chambre de compression à mi-chemin du cycle de compression. Cette augmentation artificielle de la capacité améliore l’efficacité globale du système. Plus important encore, il assure un refroidissement essentiel des gaz de décharge et des enroulements du moteur. Cela garantit la stabilité mécanique malgré la pression d"aspiration exceptionnellement faible à l"entrée primaire. Les techniciens doivent vérifier régulièrement le détendeur de l"économiseur pour s"assurer qu"il fournit la bonne quantité de vapeur ; une sous-alimentation entraîne des températures de décharge élevées, tandis qu"une suralimentation peut endommager les rotors par injection de liquide.

Dynamique de compression à un ou deux étages

Limites du mono-étage sous vide profond/faible aspiration

La stabilité de tout compresseur dépend fortement de son taux de compression. Vous calculez cela en divisant la pression de refoulement absolue par la pression d"aspiration absolue. Lorsqu’un compresseur mono-étage fonctionne à des pressions d’aspiration trop basses, le taux de compression monte en flèche. Les compresseurs à vis à un étage fonctionnent généralement efficacement jusqu"à un taux de compression d"environ 15 : 1 à 20 : 1, selon le fabricant et la chimie spécifique du réfrigérant.

Pousser une machine à un étage au-delà de ses limites de conception entraîne une grave dégradation de son efficacité. À mesure que le taux de compression augmente, la fuite interne de gaz haute pression vers le côté aspiration basse pression augmente de façon exponentielle. Les ingénieurs appellent ce phénomène le « Blow-by ». Le Blow-by réduit considérablement l"efficacité volumétrique car le compresseur dépense de l"énergie pour recomprimer le même gaz. De plus, les pénalités thermiques sont sévères. Les taux de compression élevés génèrent une immense chaleur, poussant les températures de refoulement au-delà des limites de claquage thermique de l"huile lubrifiante. Cette perte de lubrification entraîne une usure rapide des roulements, une expansion du rotor et, à terme, une défaillance mécanique catastrophique.

Quand spécifier un compresseur à vis semi-hermétique à deux étages

Lorsque la pression d'aspiration requise est trop faible pour qu'une machine à un étage puisse fonctionner de manière fiable, l'ingénierie d'une solution à plusieurs étages devient nécessaire. Un compresseur à vis semi-hermétique à deux étages est la solution technique définitive pour les applications à pression d'aspiration ultra-basse et de surgélation. Au lieu de forcer un ensemble de rotors à gérer toute la montée de pression, un système à deux étages répartit le taux de compression total sur deux étages distincts logés dans la même empreinte physique.

Cet équilibrage de pression entre les étages stabilise fondamentalement l’aspiration. En limitant le taux de compression du premier étage (l"étage booster), le rendement volumétrique reste élevé. La pression d"aspiration reste stable même dans des conditions de vide poussé. Le gaz de décharge du premier étage est refroidi par injection de liquide ou par un refroidisseur intermédiaire avant d"entrer dans le deuxième étage. Cela maintient les températures de décharge finale bien dans les limites opérationnelles sûres. Cette architecture améliore considérablement le coefficient de performance global (COP). Vous obtenez d’énormes économies d’énergie à long terme, des intervalles de maintenance réduits et une fiabilité inégalée dans les applications de congélation à service continu.

Comparaison des paramètres opérationnels par application de température

Symptômes et risques d’écarts de pression d’aspiration

Risques de faible pression d’aspiration (l’effet de famine)

Faire fonctionner un compresseur avec une pression d’aspiration anormalement basse crée un effet de famine qui se répercute sur l’ensemble du système mécanique. Les causes les plus courantes de cette condition incluent un système de réfrigérant sous-chargé, des filtres d"aspiration gravement bloqués ou un détendeur électronique (EXV) défectueux qui ne parvient pas à alimenter correctement l"évaporateur. Lorsque le compresseur manque de gaz, l’impact mécanique immédiat se traduit par une hausse dangereuse des températures de refoulement.

Étant donné que les conceptions semi-hermétiques reposent sur le débit massique de gaz d"aspiration pour refroidir les enroulements internes du stator et du rotor, une faible pression d"aspiration conduit directement à un refroidissement inadéquat du moteur. Si la protection thermique interne ne se déclenche pas, l"isolation du moteur se dégradera et finira par griller. De plus, une faible pression d’aspiration entraîne une faible pression dans le carter. Ce déséquilibre de pression provoque une ébullition rapide du réfrigérant dissous dans l’huile lubrifiante, ce qui entraîne un fort moussage de l’huile. L"huile moussante ne peut pas être pompée efficacement par la pompe à huile interne. Cela entraîne un manque d"huile au niveau des roulements du rotor, un contact métal sur métal et une défaillance mécanique prématurée.

Risques de pression d"aspiration élevée (l"effet de surcharge)

À l’inverse, permettre à la pression d’aspiration de dépasser l’enveloppe de conception crée un effet de surcharge tout aussi destructeur. Une pression d"aspiration élevée est généralement causée par une charge thermique excessive sur l"évaporateur, un système de réfrigération surchargé ou des ventilateurs d"évaporateur défectueux qui empêchent un échange thermique correct. Une pression d’aspiration élevée signifie que le compresseur ingère un gaz très dense dans un volume énorme.

Le principal impact mécanique d’une pression d’aspiration élevée est la surcharge en ampérage du moteur. Le moteur du compresseur doit consommer un courant électrique excessif pour comprimer physiquement le gaz dense. Cela peut facilement déclencher des disjoncteurs ou endommager des contacteurs. De plus, l"augmentation du débit massique exerce une contrainte physique immense sur les roulements du rotor, accélérant l"usure mécanique. Plus important encore, une pression d’aspiration anormalement élevée est souvent corrélée à une faible surchauffe. Cela augmente considérablement le risque de projection de liquide réfrigérant. Lorsque le réfrigérant liquide pénètre dans la chambre de compression, il élimine le film d"huile hydrodynamique protégeant les rotors, provoquant de graves rayures et une défaillance catastrophique immédiate.

Dépannage des écarts de pression d’aspiration

Contrôles techniques et conception de systèmes pour la stabilité de la pression

Mécanismes de contrôle de capacité

Le maintien d"une pression d"aspiration stable nécessite une intervention mécanique et électronique active pour adapter la capacité de pompage du compresseur à la charge thermique en temps réel du système. Les vannes à tiroir mécaniques constituent la méthode traditionnelle pour y parvenir. Un tiroir se déplace axialement le long du boîtier du rotor, contournant efficacement une partie du gaz aspiré vers l"entrée avant qu"il ne soit complètement comprimé. Cela permet au compresseur de fonctionner à charges partielles sans arrêt ni démarrage, stabilisant ainsi la pression d"aspiration. Cependant, le fonctionnement des compresseurs sans charge pendant de longues périodes via des vannes à tiroir peut avoir un impact négatif sur le retour d"huile et l"efficacité isentropique globale.

Les entraînements à fréquence variable (VFD) représentent la norme moderne en matière de régulation de pression de précision. Un VFD modifie la fréquence électrique fournie au moteur du compresseur, l"accélérant ou le ralentissant pour s"adapter parfaitement à la charge du système. En modulant en continu la vitesse du rotor, un VFD élimine les fluctuations drastiques de la pression d"aspiration associées au contrôle de capacité progressif traditionnel. Cette modulation continue se traduit par une consommation d"énergie considérablement réduite, un contrôle plus strict de la température et une usure mécanique moindre des composants d"entraînement. Lors de l"installation d"un VFD, les techniciens doivent s"assurer que le réglage de la vitesse minimale fournit toujours un débit massique suffisant pour refroidir le moteur et entraîner la pompe à huile interne.

Composants de régulation de pression auxiliaire

Au-delà du contrôle de la capacité, des composants de tuyauterie spécifiques protègent le compresseur des pics de pression transitoires. Les régulateurs de pression de carter (CPR) sont des vannes mécaniques critiques installées dans la conduite d"aspiration juste avant l"entrée du compresseur. Lors d"un pull-down à chaud, lorsque la pression de l"évaporateur est exceptionnellement élevée, le CPR limite le débit de gaz. Cela garantit que la pression d"aspiration au niveau du compresseur ne dépasse jamais la limite maximale autorisée, évitant ainsi les surcharges du moteur et les déclenchements intempestifs des disjoncteurs.

Les régulateurs de pression de l’évaporateur (EPR) remplissent une fonction différente. Ils maintiennent une pression minimale à l"intérieur du serpentin de l"évaporateur pour éviter un gel localisé, ce qui stabilise indirectement le flux de gaz retournant au compresseur. Enfin, des accumulateurs d"aspiration correctement dimensionnés sont obligatoires dans les systèmes sujets aux fluctuations de charge. L"accumulateur agit comme un tampon physique dans la conduite d"aspiration. Il piège tout réfrigérant liquide qui s"échappe de l"évaporateur et lui permet de s"évaporer en toute sécurité sous forme de vapeur avant de pouvoir atteindre le compresseur. Cela amortit les transitoires de pression soudains et élimine complètement le risque de coups de liquide.

Conclusion

Une compression stable des vis nécessite de maintenir strictement la pression d"aspiration dans l"enveloppe de fonctionnement spécifique du compresseur. Les écarts compromettent directement l’efficacité volumétrique, la lubrification hydrodynamique, la consommation d’énergie et la durée de vie physique du moteur. Lorsque la pression d’aspiration fluctue énormément, l’ensemble du cycle de réfrigération devient imprévisible et sujet aux pannes mécaniques. La sélection de l’équipement doit être entièrement déterminée par la température d’aspiration saturée requise. Les applications à température moyenne autorisent généralement des modèles standard à un étage équipés de contrôles de capacité robustes. Les exigences de basse température nécessitent l’ingénierie avancée d’architectures économiques à un seul étage ou dédiées à deux étages pour gérer les taux de compression extrêmes.

Pour garantir la stabilité à long terme et protéger votre équipement, suivez les étapes suivantes :

1. Consultez le logiciel de performances du compresseur pour cartographier les enveloppes exactes d"aspiration et de refoulement pour le réfrigérant choisi dans des conditions de charge maximale.

2. Vérifiez la tuyauterie d"aspiration existante pour vous assurer que les chutes de pression dans les filtres et les vannes restent strictement inférieures à 0,5 bar.

3. Mettez en œuvre des entraînements à fréquence variable (VFD) pour moduler la vitesse du compresseur, éliminant ainsi les pics de pression associés aux cycles marche/arrêt traditionnels.

4. Installez et calibrez les régulateurs de pression du carter (CPR) pour protéger le moteur semi-hermétique des surcharges d"ampérage lors des descentes à charge élevée.

5. Planifiez une analyse d"huile trimestrielle pour détecter les premiers signes d"usure des roulements causés par des chutes de pression d"aspiration passagères.

FAQ

Q : Que se passe-t-il si la pression d"aspiration est trop faible dans un compresseur semi-hermétique ?

R : Une faible pression d"aspiration réduit le débit massique de gaz réfrigérant, nécessaire au refroidissement du moteur interne. Cela entraîne une surchauffe du moteur, des températures de refoulement excessivement élevées et des problèmes potentiels de circulation d"huile lorsque la pression du carter descend en dessous du seuil minimum requis pour entraîner la pompe à huile.

Q : Comment la pression d’aspiration affecte-t-elle le taux de compression ?

R : Le taux de compression est calculé en divisant la pression de refoulement absolue par la pression d"aspiration absolue. À mesure que la pression d"aspiration diminue, le taux de compression augmente de façon exponentielle. Des taux de compression élevés réduisent l"efficacité volumétrique, augmentent les températures de décharge et exercent d"immenses contraintes mécaniques sur les roulements du rotor.

Q : Pourquoi utiliser un compresseur à vis semi-hermétique à deux étages pour les basses températures ?

R : Dans les applications à basse température, la pression d’aspiration requise est très faible. Un compresseur à deux étages répartit le taux de compression élevé sur deux ensembles de rotors. Cela maintient les températures de décharge gérables, maintient une efficacité volumétrique stable et réduit considérablement la consommation d"énergie par rapport à une unité à un étage.

Q : Quelle est la chute de pression maximale autorisée dans une conduite d’aspiration de compresseur ou une vanne de décharge ?

R : Bien que les conceptions spécifiques des systèmes varient, les meilleures pratiques de l"industrie recommandent généralement de maintenir les chutes de pression de la conduite d"aspiration et de la vanne de décharge en dessous de 7 psi (0,5 bar). Le dépassement de cette limite affame le compresseur, entraînant une perte inutile de capacité et une grave dégradation de l"efficacité.

Q : Un entraînement à fréquence variable (VFD) peut-il aider à stabiliser la pression d"aspiration ?

R : Oui. En modulant avec précision la vitesse du moteur du compresseur pour l"adapter à la charge de refroidissement en temps réel, un VFD empêche les fluctuations drastiques de la pression d"aspiration associées au contrôle marche/arrêt traditionnel ou au contrôle de capacité échelonné. Cela conduit à un fonctionnement plus silencieux, plus stable et très efficace.

Q : Quel est le rôle d"un régulateur de pression de carter (CPR) ?

R : Une vanne CPR est installée dans la conduite d"aspiration pour empêcher la pression d"aspiration à l"entrée du compresseur de dépasser une limite de sécurité prédéterminée. Cet étranglement mécanique protège le moteur semi-hermétique des surcharges électriques dans des conditions de charge élevée, telles qu"un pull-down à chaud.
