Compresseur alternatif semi-hermétique R22/R507A

Partager sur:

Compresseurs semi-hermétiques de réfrigération industrielle | Fiable et durable | Compresseur DM COPELAND

ZHEJIANG DAMING REFRIGERATION propose des compresseurs alternatifs industriels de haute performance et de conception compacte pour le stockage des aliments, le confort environnemental et la fabrication. Durable, économe en énergie et nécessitant peu d’entretien. Nous fournissons une solution de réfrigération professionnelle pour vos projets de chambre froide, appelez-nous dès maintenant !

Alimentation:	380-420/3/50 440-480/3/60 220-240/3/50
Lubrifiant:	R134A R22 R404A R507A
Puissance en chevaux:	25 CV 20 CV 30 CV 15 CV
État de disponibilité:

Quantité:



enquête Ajouter au panier

Modèle:
4SG/4SD
Marque de produit:
DMZL

Compresseur alternatif R22/R507A compresseur alternatif compresseur alternatif semi-hermétique

Description du produit

Spécifications techniques

Performances de refroidissement

FAQ

Présentation du produit et solutions de scénarios

En tant que produit phare de Zhejiang Daming Refrigeration, avec plus de 30 ans d'expertise dans la fabrication de compresseurs semi-hermétiques, la série 4SG/4SD est conçue pour résoudre les problèmes de refroidissement dans la production industrielle , de stockage alimentaire et les systèmes de confort commercial . Sa compatibilité multi-réfrigérants (R22, R404A, R134A, R507A) et son design compact en font une solution incontournable pour :

• Installations de stockage frigorifique pour aliments : maintient des températures stables (-18 ℃ à 5 ℃) dans des chambres froides de 100 à 500 m³, permettant le réapprovisionnement quotidien de 5 à 10 tonnes de viandes congelées, de produits laitiers ou de produits frais sans fluctuations de température risquant de se détériorer.

• Lignes de fabrication industrielle : refroidit les équipements générateurs de chaleur tels que les systèmes hydrauliques, les moules d'injection plastique et les panneaux de commande électroniques dans les usines, garantissant une production constante dans des conditions ambiantes de 30 à 45 ℃.

• Espaces commerciaux de taille moyenne : alimente la climatisation centrale pour des immeubles de bureaux et des centres commerciaux de 5 000 à 10 000 m², équilibrant l'efficacité du refroidissement avec un faible bruit de fonctionnement (≤ 75 dBA) pour améliorer le confort de l'utilisateur.

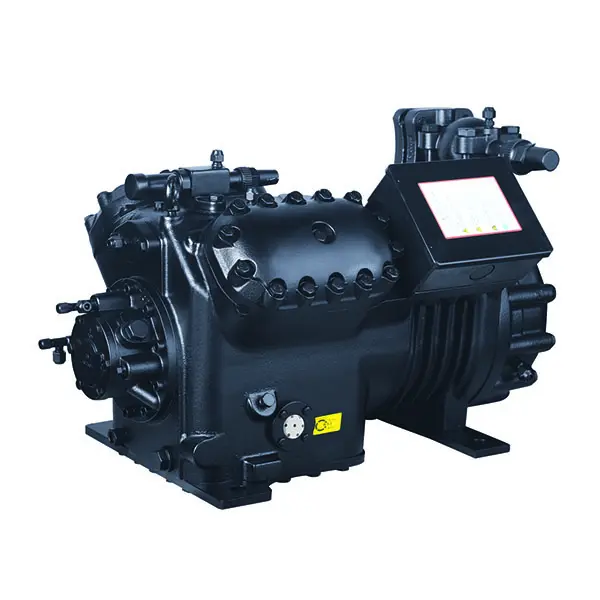

Compresseur alternatif semi-hermétique R22/R507A

Avantages de la conception et des matériaux

Fabrication de précision pour des performances étanches

Le compresseur présente une structure intégrée semi-hermétique (moteur et carter moulés d'un seul tenant), éliminant les risques de fuite de réfrigérant (taux de fuite < 0,1 g/an). Les processus de fabrication clés garantissent la fiabilité :

• Centres d'usinage CNC pour l'usinage des alésages de cylindres (tolérance ±0,005 mm) afin de minimiser les frottements internes et les pertes d'énergie.

• Lignes d'assemblage automatisées et systèmes de nettoyage par ultrasons pour éliminer les débris des composants, évitant ainsi d'endommager les vannes ou les roulements.

• Tests d'autonomie de 24 heures dans des laboratoires avancés pour valider les performances dans diverses conditions de charge.

Sélection de matériaux de haute durabilité

• Carter moteur et bloc-cylindres : Fonte haute résistance (HT300) avec traitement anticorrosion, permettant un fonctionnement continu pendant plus de 15 000 heures sans usure structurelle.

• Pistons & Segments de Piston : Pistons en alliage d'aluminium léger associés à des segments chromés (résistance à l'usure ≥ 5 000 heures), réduisant la résistance mécanique et améliorant l'efficacité énergétique.

• Composants de vanne : Acier à ressort importé (SUP9) pour vannes d'aspiration et de refoulement, garantissant des temps de réponse rapides et de faibles vibrations pendant le fonctionnement.

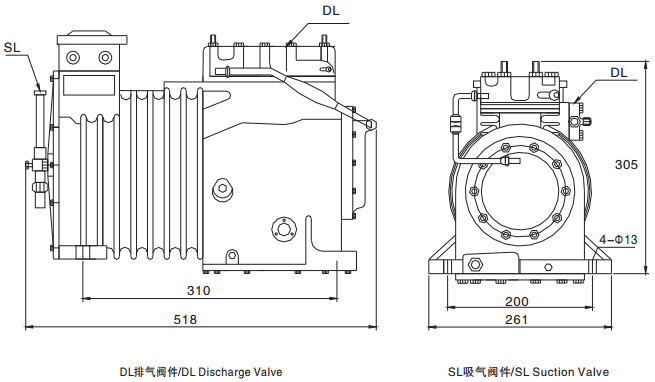

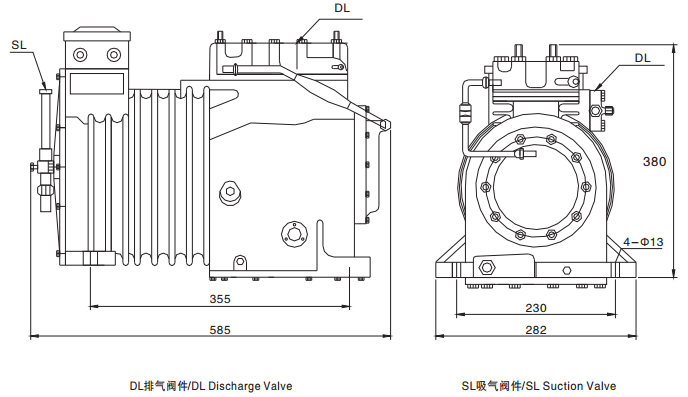

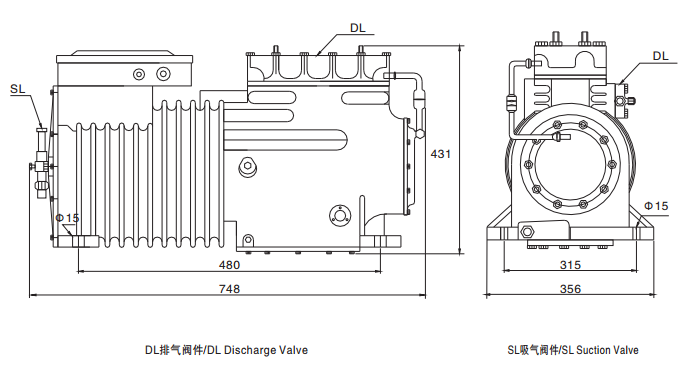

6Dessin 4Dessin Dessin

Support technique et service après-vente

Conseil technique avant-vente

• Services de conception de systèmes de refroidissement gratuit, y compris le calcul de la charge et l'adaptation des compresseurs pour les chambres froides, les lignes industrielles ou les espaces commerciaux.

• Manuels d'utilisation multilingues et vidéos d'installation pour guider les équipes sur site lors de l'installation.

Assistance à la maintenance en cours d'utilisation

• Plans de maintenance personnalisés : remplacement de l'huile lubrifiante toutes les 4 000 heures, inspection des plaques de soupape toutes les 10 000 heures et dépannage en ligne 24h/24 et 7j/7 pour les problèmes urgents.

• Entrepôts mondiaux de pièces de rechange (Shanghai, Dubaï, Houston) garantissant une livraison rapide des composants de remplacement (3 à 7 jours pour la plupart des régions).

Conditions de personnalisation et de garantie

• Services OEM/ODM pour les exigences de tension non standard (par exemple, 220-240 V/3/50) ou de fréquence (60 Hz) pour correspondre aux réseaux électriques régionaux.

• Garantie standard de 18 mois (36 mois pour les composants essentiels tels que les vilebrequins et les moteurs) pour couvrir les défauts de fabrication.

• Flexibilité logistique : MOQ 10 unités, capacité de production mensuelle de 5 000 unités et expédition depuis le port de Ningbo avec prise en charge des conditions de paiement L/C ou T/T.

Modèle TYPE C

Puissance nominale HP/KW

Déplacement m³/h@ 50Hz

Nombre de cylindres × diamètre × course

Soupape d'échappement et d'aspiration mm/IN

Volume d'huile
L

Puissance
V/φ/Hz

Paramètre électrique

Chauffage de carter (220 V) W

Méthode d'approvisionnement en pétrole

Poids (avec lubrifiant)
Kg

Soupape d'échappement DL

Soupape d'aspiration SL

Courant de fonctionnement maximum (A)

Courant de démarrage/verrouillé (A)

4S151D

15/10,5

73.7

4×φ70×55

Φ28

Φ42

380-420YY/3/50 440-480YY/3/60

81/132

140

Lubrification forcée

183

4S251G

25/18,5

73.7

4×φ70×55

Φ28

Φ54

4.5

380-420YY/3/50 440-480YY/3/60

116/193

140

Lubrification forcée

203

4S201D

20/15

84.6

4×φ75×55

Φ28

Φ54

4.5

380-420YY/3/50 440-480YY/3/60

97/158

140

Lubrification forcée

192

4S301G

30/22

84.6

4×φ75×55

Φ28

Φ54

4.5

380-420YY/3/50 440-480YY/3/60

135/220

140

Lubrification forcée

206

Modèle	Température de condensation℃	Capacité de refroidissement Qo（W） Consommation électrique Pe(kW)
			Température d'évaporation ℃
			12.5	10	7.5	5	0	-5	-10	-15	-20	-25	-30	-35	-40	-45	-50
4S151D	30	Qo						52300	42700	34450	27350	21300	16400	12000	8310
	30	Pé						12.73	11.93	11.01	9.98	8.82	8.25	7.13	5.98
	40	Qo						46850	38100	30500	24050	18500	13840	9800	6440
	40	Pé						14.91	13.81	12.56	11.19	9.76	8.67	7.3	5.9
	50	Qo						41700	33700	26800	20900	15800	11500	7920	4970
	50	Pé						17.11	15.67	14.13	12.47	10.85	9.21	7.53	5.79
4S251G	30	Qo	99300	91200	83600	76500	63700	52600	42950	34650	27500	21400	16260
	30	Pé	13.89	13.74	13.56	13.34	12.84	12.22	11.48	10.63	9.67	8.59	7.41
	40	Qo	89700	82300	75400	68900	57300	47150	38350	30800	24250	18670	13940
	40	Pé	16.75	16.47	16.16	15.82	15.05	14.17	13.18	12.07	10.85	9.52	8.08
	50	Qo	80500	73800	67600	61700	51100	41950	33950	27050	21100	16030
	50	Pé	19.56	19.16	18.74	18.27	17.25	16.1	14.83	13.44	11.94	10.33
4S201D	30	Qo						60000	48950	39500	31400	24500	18940	13920	9670
	30	Pé						14.64	13.67	12.63	11.51	10.29	9.65	8.4	7.1
	40	Qo						53700	43700	35100	27750	21500	16080	11430	7530
	40	Pé						17.39	16.04	14.6	13.07	11.42	10.35	8.75	7.14
	50	Qo						47800	38750	30950	24200	18350	13390	9230	5790
	50	Pé						20.1	18.4	16.65	14.89	13.14	11.23	9.19	7.06
4S301G	30	Qo	114200	104800	96000	87800	73100	60400	49300	39800	31650	24700	18840
	30	Pé	16.42	16.23	16.01	15.74	15.11	14.33	13.44	12.45	11.36	10.21	9
	40	Qo	103000	94500	86500	79100	65700	54000	44000	35350	27950	21650	16330
	40	Pé	19.78	19.46	19.09	18.68	17.74	16.67	15.49	14.2	12.83	11.4	9.92
	50	Qo	92300	84600	77400	70700	58600	48100	39000	31200	24500	18810
	50	Pé	23.4	22.9	22.3	21.7	20.4	19.04	17.57	16.05	11.49	12.91
Basé sur une température des gaz d'aspiration de 20 ℃, 50 Hz, sans sous-refroidissement du liquide.
	Système VARICOOL, refroidissement supplémentaire, position de la vanne d'aspiration modifiée.
	Refroidissement supplémentaire ou température des gaz aspirés limitée.
	Refroidissement supplémentaire et système CIC.

Modèle	Température de condensation℃	Capacité de refroidissement Qo（W） Consommation électrique Pe(kW)
		Température d'évaporation ℃
			7.5	5	0	-5	-10	-15	-20	-25	-30	-35	-40	-45
4S151D	30	Qo				58500	48400	39700	32200	25750	20250	15560	11630	8350
	30	Pé				15.78	14.84	13.79	12.63	11.40	10.10	8.77	7.43	6.10
	40	Qo				49850	41150	33600	27100	21500	16730	12660	9240	6380
	40	Pé				18.16	16.80	15.34	13.82	12.25	10.65	9.05	7.47	5.93
	50	Qo					33950	27600	22050	17330	13270	9820	6920
	50	Pé					18.50	16.67	14.80	12.91	11.03	9.17	7.37
4S251G	30	Qo	90700	83200	69700	57900	47750	38950	31350	24800	19210	14460	10460
	30	Pé	16.14	16.07	15.72	15.14	14.36	13.41	12.32	11.11	9.81	8.46	7.08
	40	Qo	77400	71000	59500	49400	40650	33000	26450	20800	15930	11800	8320
	40	Pé	19.56	19.22	18.37	17.32	16.11	14.76	13.31	11.78	10.20	8.60	7.00
	50	Qo	64500	59100	49500	41000	33600	27200	21600	16830	12740	9260	6340
	50	Pé	22.78	22.18	20.84	19.33	17.71	15.98	14.18	12.34	10.49	8.65	6.86
4S201D	30	Qo				67100	55500	45400	36750	29350	23000	17600	13060	9260
	30	Pé				18.22	17.12	15.89	14.55	13.12	11.62	10.08	8.53	6.97
	40	Qo				57200	47300	38700	31200	24800	19250	14540	10540	7160
	40	Pé				20.94	19.36	17.68	15.93	14.13	12.30	10.47	8.65	6.89
	50	Qo					38750	31650	25450	20100	15480	11510	8120
	50	Pé					21.25	19.15	17.02	14.87	12.73	10.63	8.60
4S301G	30	Qo	103800	95300	79900	66500	54900	44900	36250	28800	22450	17040	12480
	30	Pé	19.21	19.07	18.57	17.81	16.84	15.70	14.41	13.02	11.57	10.09	8.61
	40	Qo	89100	81800	68600	57000	47000	38250	30700	24200	18610	13860	9850
	40	Pé	23.37	22.88	21.73	20.38	18.88	17.26	15.56	13.81	12.06	10.33	8.68
	50	Qo	74300	68200	57100	47400	38900	31500	25100	19580	14840	10810	7410
	50	Pé	27.01	26.20	24.46	22.58	20.60	18.56	16.50	14.45	12.45	10.54	8.76
Basé sur une température des gaz d'aspiration de 20 ℃, 50 Hz, sans sous-refroidissement du liquide.
	Refroidissement supplémentaire ou température des gaz aspirés limitée.
	Refroidissement supplémentaire et système CIC.

Modèle	Température de condensation℃	Capacité de refroidissement Qo（W） Consommation électrique Pe(kW)
			Température d'évaporation ℃
			12.5	10	7.5	5	0	-5	-10	-15	-20	-25	-30
4S151D	30	Qo	69100	62800	57000	51600	49150	33700	26700	20850	15920	11840	8500
	30	Pé	10.40	10.07	9.74	9.41	8.74	8.07	7.38	6.67	5.95	5.20	4.42
	40	Qo	61300	55700	50400	45600	37000	29600	23350	18100	13700	10060	7080
	40	Pé	12.46	11.93	11.43	10.93	9.97	9.04	8.13	7.23	6.32	5.39	4.44
	50	Qo	54100	49050	44400	40100	32400	25800	20250	15570	11660	8430	5800
	50	Pé	14.24	13.54	12.87	12.22	10.99	9.81	8.69	7.59	6.51	5.43	4.34
4S251G	50	Qo	54100	49050	44400	40100	32400	25800	20250	15570	11660
	50	Pé	13.77	13.13	12.52	11.92	10.78	9.68	8.62	7.58	6.55
	60	Qo	47100	42700	38600	34800	28000	22200	17320	13190	9760
	60	Pé	15.04	14.27	13.53	12.81	11.44	10.13	8.89	7.69	6.53
	70	Qo	40250	36450	32900	29600	23750	18740	14500	10940	7980
	70	Pé	16.09	15.21	14.36	13.53	11.96	10.48	9.07	7.74	6.45
4S201D	30	Qo	78500	71400	64800	58600	47700	38350	30450	23800	18190	13560	9770
	30	Pé	12.45	12.15	11.83	11.50	10.78	10.00	9.16	8.26	7.31	6.32	5.28
	40	Qo	69700	63300	57400	51900	42100	33750	26650	20700	15700	11570	8190
	40	Pé	14.65	14.14	13.62	13.09	12.03	10.95	9.85	8.73	7.59	6.44	5.28
	50	Qo	61500	55800	50500	45650	36950	29500	23200	17870	13430	9760	6770
	50	Pé	16.67	15.93	15.20	14.48	13.06	11.67	10.31	8.97	7.66	6.37	5.10
4S301G	50	Qo	61500	55800	50500	45650	36950	29500	23200	17870	13430
	50	Pé	16.09	15.42	14.76	14.10	12.79	11.50	10.22	8.94	7.67
	60	Qo	53700	48650	44000	39700	32000	25450	19890	15210	11300
	60	Pé	17.65	16.80	15.96	15.14	13.54	11.99	10.49	9.03	7.60
	70	Qo	45900	41600	37600	33850	27200	21550	16720	12680	9320
	70	Pé	19.22	18.16	17.14	16.15	14.25	12.46	10.75	9.12	7.55
Température du gaz d'aspiration 20 ℃, 50 Hz, sans sous-refroidissement du liquide.
	Refroidissement supplémentaire ou température des gaz aspirés limitée.

Quelles sont les caractéristiques de conception structurelle du compresseur et quels problèmes peuvent-elles résoudre ?

Il adopte une structure intégrée semi-hermétique (le moteur et le carter ne font qu'un), ce qui peut réduire considérablement le risque de fuite de réfrigérant, avec un taux de fuite de <0,1 g/an. Pendant ce temps, l'alésage du cylindre est traité par un centre d'usinage CNC (avec une tolérance de ± 0,005 mm), réduisant ainsi la friction interne et la consommation d'énergie et améliorant l'efficacité opérationnelle.

Quels matériaux sont utilisés pour les composants clés et quels avantages en termes de durabilité présentent-ils ?

Carter et bloc-cylindres : Fonte HT300 haute résistance (traitée anti-corrosion), permettant un fonctionnement continu pendant plus de 15 000 heures sans usure structurelle.
Piston et segment de piston : piston en alliage d'aluminium léger + segment de piston chromé, avec une durée de résistance à l'usure de ≥ 5 000 heures, réduisant la résistance mécanique et améliorant l'efficacité énergétique.
Ensemble de vannes : acier à ressort SUP9 importé (soupapes d'aspiration et de refoulement), offrant une vitesse de réponse rapide et de faibles vibrations pendant le fonctionnement.

Quels processus sont utilisés dans le processus de production pour garantir la fiabilité ?

Ceux-ci incluent une chaîne d'assemblage automatisée, un nettoyage par ultrasons des pièces (pour éviter d'endommager les vannes/roulements) et un test de charge en laboratoire de 24 heures avant la livraison, garantissant des performances stables dans différentes conditions de travail.
